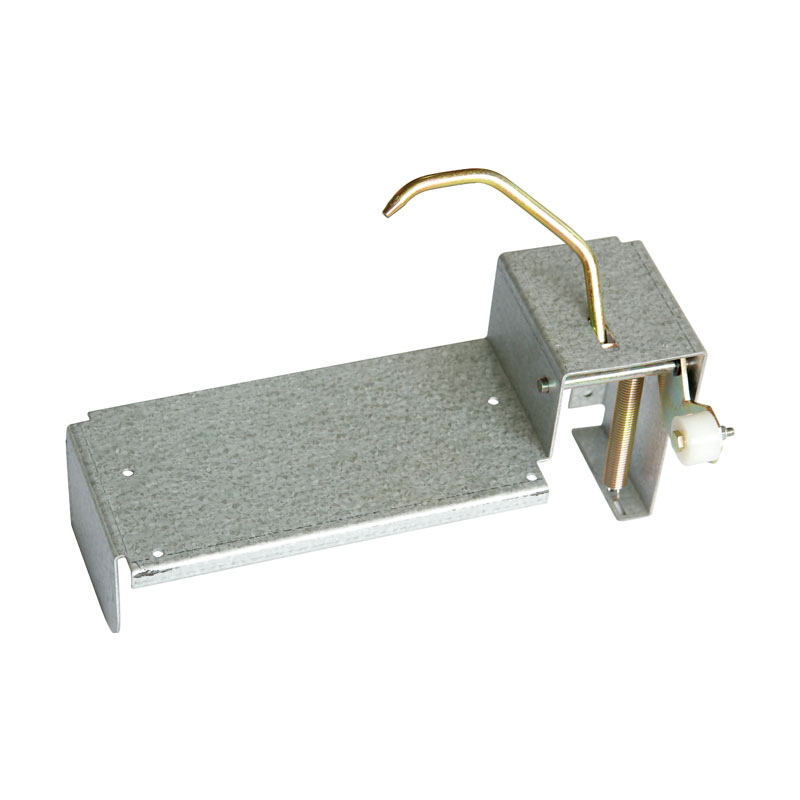

Khóa liên động ổ cắm thứ cấp của Thiết bị đóng cắt là một thành phần an toàn quan trọng được thiết kế để đảm bảo hoạt động an toàn và đáng tin cậy của ổ cắm thứ cấp trong hệ thống thiết bị đóng cắt điện. Cơ chế khóa liên động này thực thi các giao thức an toàn bằng cách ngăn chặn sự gắn kết trái phép hoặc không an toàn của các ổ cắm thứ cấp, từ đó bảo vệ cả người và thiết bị. Khóa liên động ổ cắm thứ cấp của thiết bị chuyển mạch Được chế tạo từ các vật liệu bền và chống ăn mòn, chẳng hạn như thép không gỉ và hợp kim chắc chắn, đảm bảo hiệu suất lâu dài và khả năng phục hồi trong các môi trường hoạt động khác nhau.
Khóa liên động ổ cắm thứ cấp của thiết bị đóng cắt Ứng dụng:
● Cụm thiết bị đóng cắt: Lý tưởng để sử dụng trong các bảng thiết bị đóng cắt điện trong đó khóa liên động ổ cắm thứ cấp đóng vai trò quan trọng để đảm bảo hoạt động an toàn và có kiểm soát của các bộ phận điện áp cao.
● Hệ thống điện công nghiệp: Thích hợp cho môi trường công nghiệp yêu cầu các giải pháp khóa liên động mạnh mẽ để duy trì an toàn vận hành và ngăn chặn truy cập trái phép.
● Hệ thống điện công nghiệp: Thích hợp cho môi trường công nghiệp yêu cầu các giải pháp khóa liên động mạnh mẽ để duy trì an toàn vận hành và ngăn chặn truy cập trái phép.
Khóa liên động ổ cắm thứ cấp của Richge Switchgear Các tính năng chính:
1. Cấu trúc bền bỉ: Được làm từ vật liệu chất lượng cao, chống ăn mòn như thép không gỉ hoặc polyme bền. Được thiết kế để chịu được môi trường công nghiệp khắc nghiệt và mang lại hiệu suất đáng tin cậy khi sử dụng liên tục.
2. Khả năng tương thích linh hoạt: Được thiết kế để tương thích với nhiều cấu hình ổ cắm thứ cấp và hệ thống thiết bị đóng cắt. Cung cấp sự linh hoạt để tích hợp vào các thiết lập điện khác nhau, cho dù là lắp đặt mới hay trang bị thêm.
3. Tuân thủ các tiêu chuẩn: Tuân thủ các tiêu chuẩn và quy định an toàn của ngành để đảm bảo hiệu suất đáng tin cậy và tuân thủ các quy tắc an toàn điện.
Bản vẽ kích thước bên ngoài và lắp đặt
| 5XS.174.017 |
|
|
|
số seri |
tên |
tên mã |
Chỉ/bộ |
| 1 | Dấu ngoặc |
BXS.043.017.1-4 |
1 |
| 2 | con lăn |
8XS.224.021 |
1 |
| 3 | Lò xo căng |
8XS.288.015 |
1 |
| 4 | Hàn thanh xích |
5XS.174.017 |
1 |
| 5 |
轴 |
3XS.200.020 |
1 |
| 6 | Vòng giữ mở 6 |
GB896-88 |
2 |
| 7 | Vít |
8XS.900.010 |
1 |
| 8 | Đai ốc M5 |
GB6170-86 |
1 |
| 9 | Vòng đệm 5 |
GB9-87 |
1 |
| 10 | Vòng đệm 5 |
GB97.1-85 |
1 |
Thiết bị khóa liên động ổ cắm thứ cấp 5X5.573.010 Hỗ trợ Hướng dẫn sử dụng 8XS.043.017.1-4
|
số seri |
tên |
H |
Nhận xét |
| Dấu ngoặc |
8XS.043.017.1 |
116mm |
Xe đẩy cầu dao VD4 được trang bị 1250A và xe đẩy tay có kích thước tương tự |
| 8XS.043.017.2 |
116mm |
Xe đẩy tay có cầu dao VSI |
|
| 8XS.043.017.3 |
126mm |
Xe đẩy cầu dao VD4 được trang bị xe đẩy tay 1600-2500A và kích thước tương tự |
|
| 126mm |
80mm |
Xe đẩy cầu dao VD4 được trang bị xe đẩy tay 3150A và kích thước tương tự |
|
| 8XS.043.017.14 |
100mm |
|
