Thiết bị khóa liên động mặt đất

Ứng dụng và chức năng

Thiết bị khóa liên động được sử dụng trong các trạm biến áp, nhà máy điện và hệ thống điện công nghiệp để tăng cường an toàn trong quá trình vận hành và bảo trì thiết bị đóng cắt điện áp cao. Chức năng chính của nó là ngăn chặn hoạt động vô tình hoặc trái phép của công tắc mặt đất trong khi các thiết bị điện áp cao vẫn được cung cấp năng lượng, do đó bảo vệ nhân sự và thiết bị khỏi các mối nguy điện.

Trong các trạm biến áp, thiết bị khóa liên động đảm bảo rằng công tắc mặt đất chỉ có thể được đóng sau khi xác nhận rằng các công tắc có liên quan khác (như bộ ngắt mạch hoặc bộ cách ly) ở đúng vị trí, đảm bảo sự cô lập thích hợp của hệ thống điện. Điều này đặc biệt quan trọng khi chuyển đổi hoặc bộ ngắt mạch nối đất, máy biến áp hoặc bộ cách ly để ngăn chặn các tình huống nguy hiểm trong đó mạch nối đất vẫn có thể mang dòng điện. Trong các nhà máy điện, thiết bị khóa liên động phục vụ một mục đích tương tự bằng cách ngăn chặn các nhà khai thác không sử dụng thiết bị điện áp cao trong khi nó vẫn được kết nối với lưới điện, do đó làm giảm nguy cơ bị sốc điện trong quá trình bảo trì.

Thiết bị khóa liên động mặt đất thường bao gồm khóa liên động cơ học hoặc điều khiển điện tử ngăn công tắc mặt đất được vận hành trừ khi điều kiện an toàn được đáp ứng. Điều này có thể bao gồm đảm bảo rằng công tắc ngắt kết nối được mở hoặc thiết bị được khử năng lượng. Một số hệ thống cũng có thể bao gồm các chỉ số hoặc báo động thông báo cho các nhà khai thác khi các điều kiện an toàn để vận hành công tắc mặt đất.

Sơ đồ của lắp ráp

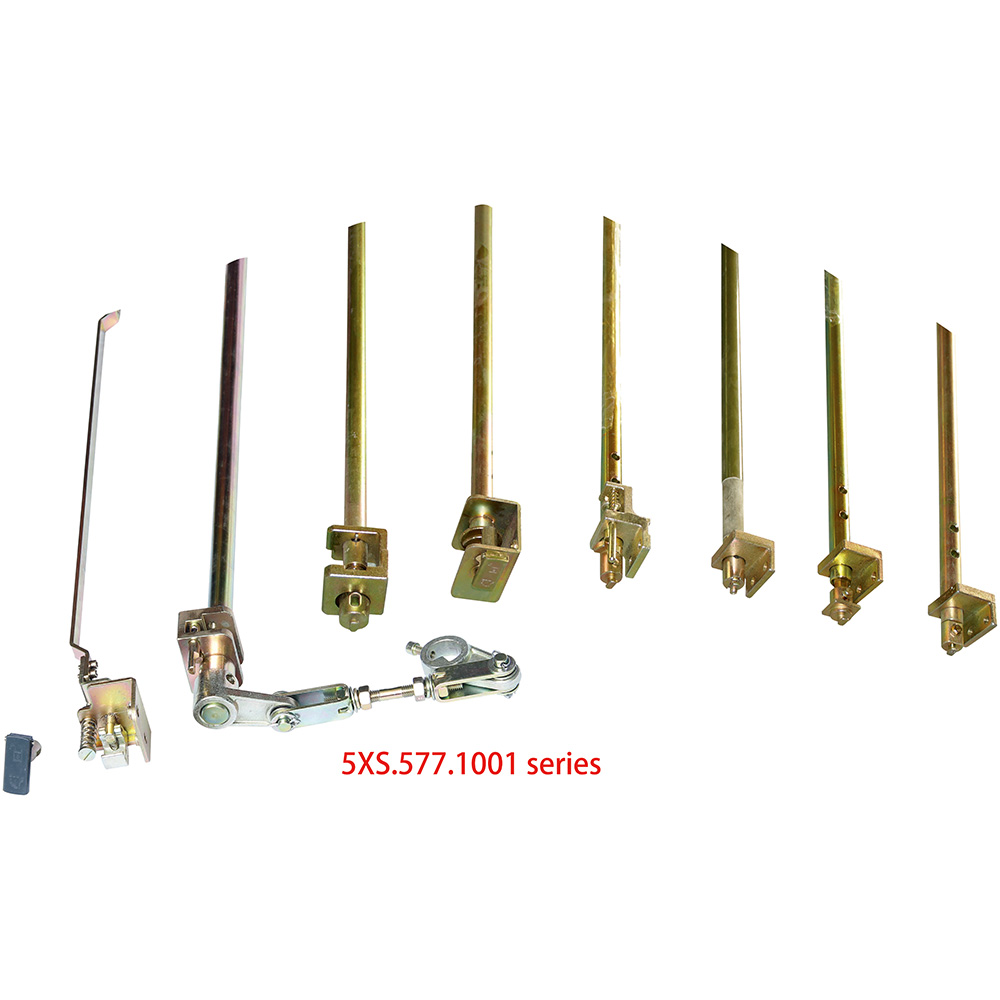

5xs.577.1001
5xs.577.1002/5xs.577.1002.1
5xs.577.1003 (cửa đôi)/ 5xs.577.1003.1 (cửa đơn)
5xs.577.1004 (cửa đôi)/ 5xs.577.1004.1 (cửa đơn)
