Xi lanh tiêu chuẩn cấu hình miễn phí SI Series Tie-Rod | Xi lanh khí nén ISO 15552

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

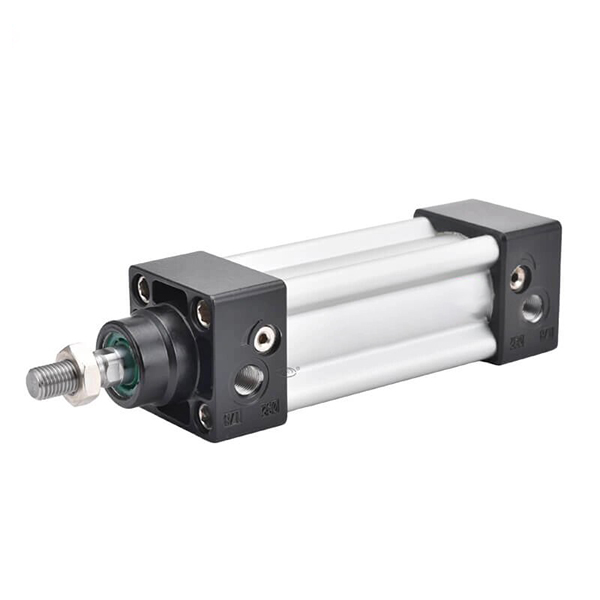

     Dòng SOLH SI là xi lanh tiêu chuẩn tác động kép có độ chính xác cao hoàn toàn phù hợp vớiISO 15552 (ISO 6431 / VDMA 24562 cũ) tiêu chuẩn quốc tế, được so sánh với dòng Festo DNC. Sử dụng ống trụ bằng nhôm định hình hình ngôi sao không có thanh giằng, nó không có thanh giằng lộ ra ngoài, rãnh chuyển đổi từ tính tích hợp, bộ đệm không khí có thể điều chỉnh hai mặt và khả năng tương thích đầy đủ với phụ kiện ISO. Với độ cứng vượt trội, hiệu suất chống xoắn, tuổi thọ dài và vẻ ngoài gọn gàng, nó đóng vai trò là xi lanh tiêu chuẩn ISO tầm trung chủ đạo để thay thế xi lanh SC thanh giằng truyền thống, hoàn toàn phù hợp cho thiết bị cấp xuất khẩu và máy móc tự động tiêu chuẩn hóa.

  1.1 Khả năng tương thích tiêu chuẩn

     Hoàn toàn phù hợp với tiêu chuẩn công nghiệp ISO 15552 và VDMA 24562. Tất cả các kích thước lắp đặt, giao diện và phụ kiện đều có thể hoán đổi hoàn toàn với các trụ tiêu chuẩn ISO chính thống trên toàn cầu như DNC, SE và DSBA, hỗ trợ thay thế không sửa đổi và lắp ráp hàng loạt được tiêu chuẩn hóa.

  1.2 Cấu trúc hồ sơ được tối ưu hóa

     Sử dụng ống trụ hình trụ bằng hợp kim nhôm vuông hình ngôi sao tích hợp mà không có thanh giằng lộ ra ngoài. Cấu trúc tổng thể mang lại độ cứng cao, khả năng chống xoắn tuyệt vời, vẻ ngoài gọn gàng và chống ăn mòn. Các rãnh công tắc từ tiêu chuẩn dành riêng ở cả hai bên cho phép lắp đặt trực tiếp các cảm biến dòng CMSE, DMSE và CS1 mà không cần thêm giá đỡ.

  1.3 Chuyển động đa dạng và các dẫn xuất chức năng

     • Tiêu chuẩn SI: Chuyển động tịnh tiến tác động kép một thanh, mô hình tiêu chuẩn phổ quát cho hầu hết các kịch bản tự động hóa

     • Thanh đôi SID: Đầu ra thanh hai đầu, thực hiện hoạt động đồng bộ và tăng cường độ ổn định chống xoắn

     • Hành trình điều chỉnh SIJ: Cấu trúc thanh đôi với đai ốc giới hạn có thể điều chỉnh để tinh chỉnh hành trình chính xác

     • Loại có thể khóa SIL: Được trang bị thiết bị khóa vị trí cuối hoặc tùy ý để giữ áp suất an toàn và cố định vị trí

     • Loại tích hợp van SIF: Van điện từ dòng 4M tích hợp, thiết kế tích hợp van-xi lanh giúp tiết kiệm không gian lắp đặt

     • Loại chống xoắn SIQ: Cấu trúc cần piston vuông cho độ chính xác định vị chống xoắn cực cao

  1.4 Hệ thống đệm hiệu suất cao

     Tiêu chuẩn được trang bịĐệm khí điều chỉnh hai mặt + Đệm đàn hồi PPV. Hành trình đệm tăng tỷ lệ thuận với lỗ khoan xi lanh, giảm tác động và tiếng ồn một cách hiệu quả khi vận hành ở tốc độ cao và tải nặng, đảm bảo chuyển động theo chu kỳ ổn định và ít rung.

  1.5 Cấu hình vật liệu và niêm phong bền

     Áp dụng cấu trúc bịt kín bù một chiều kép hình chữ Y, có áp suất khởi động cực thấp (0,1MPa), vận hành ổn định không dầu và kéo dài tuổi thọ. Cần piston được làm bằng thép 45 # mạ crom cứng, mang lại khả năng chống mài mòn, chống gỉ và ổn định kết cấu tuyệt vời.

  1.6 Cấu hình cảm ứng từ

     Hỗ trợ vòng từ tích hợp (cấu hình -S) theo tiêu chuẩn, tương thích với các công tắc từ dòng AirTAC CMSE, DMSE, CS1-B/F/U, đạt được khả năng phát hiện vị trí pít-tông theo thời gian thực và liên kết tín hiệu tự động.

2. Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

  1. Mã mẫu điển hình: SI 50×150-S-FA

 2. Giải thích mã dãy phái sinh

     • SID: Đầu ra thanh tác động kép, hai đầu thanh đôi cho hoạt động đồng bộ và hiệu suất chống xoắn

     • SIJ: Loại thanh đôi hành trình có thể điều chỉnh được với các đai ốc tinh chỉnh để hiệu chỉnh hành trình linh hoạt

     • SIL: Loại có thể khóa với vị trí cuối hoặc khóa vị trí tùy ý để định vị an toàn

     • SIF: Loại tích hợp van điện từ, cấu trúc tích hợp van-xi lanh để tiết kiệm không gian

  3. Ví dụ về thứ tự tiêu chuẩn

     SI 63×200-S: Lỗ khoan 63mm, hành trình 200mm, có vòng từ, đệm khí điều chỉnh tiêu chuẩn

3. Thông số kỹ thuật cốt lõi (Loại tiêu chuẩn)

4. Biểu đồ lực đẩy và lực căng lý thuyết 0,6MPa (Thanh đơn, Hệ số an toàn ≥2)

5. Phụ kiện lắp đặt & Mô hình phái sinh

  5.1 Các loại lắp phổ biến theo tiêu chuẩn ISO (Có thể hoán đổi hoàn toàn với DNC/SE)

     • FA/FB: Mặt bích phía trước / Mặt bích phía sau để lắp đặt cố định bằng phẳng

     • CA/CB: Móc treo đơn/Khóa đôi để vận hành bản lề xoay

     • LB: Gắn giá đỡ chân để lắp đặt cố định ở bên

     • TC/TCM: Trunnion / Gắn trục từ tính để định vị xoay giữa

     • L: Gắn bên để bố trí không gian nhỏ gọn

     Phụ kiện phổ thông: Khớp I/Y/U/F, khớp nổi, ổ trục đầu thanh truyền, hoàn toàn tương thích với tất cả các xi lanh tiêu chuẩn ISO 15552.

  5.2 Ưu điểm của chuỗi phái sinh cốt lõi

     • Thanh đôi SID: Đầu ra đồng bộ hai đầu, tăng cường độ ổn định cấu trúc và khả năng chống lệch

     • Hành trình điều chỉnh SIJ: Tinh chỉnh hành trình linh hoạt để thích ứng với các yêu cầu hành trình làm việc thay đổi

     • Loại có thể khóa SIL: Khóa và giữ áp suất đáng tin cậy để tránh sai lệch vị trí khi tắt nguồn hoặc thay đổi tải

     • Loại tích hợp van SIF: Thiết kế van điện từ tích hợp, mạch khí đơn giản, giảm không gian lắp đặt và chi phí lắp ráp

     • Loại chống xoắn SIQ: Cấu trúc cần piston vuông đặc biệt giúp định vị chống xoắn có độ chính xác cao

6. Kịch bản ứng dụng & So sánh lựa chọn (SI vs SC vs DNC)

  6.1 Kịch bản ứng dụng ưu tiên cho dòng SI

     • Thiết bị xuất khẩu và máy móc tự động tiêu chuẩn Châu Âu yêu cầu khả năng thay thế giao diện ISO 15552

     • Dây chuyền sản xuất tự động hóa yêu cầu bề ngoài sạch sẽ, không cần thanh giằng và lắp đặt nhỏ gọn cạnh nhau

     • Điều kiện làm việc đòi hỏi độ cứng cao hơn, hiệu suất chống xoắn và tuổi thọ dài hơn xi lanh SC, với hiệu suất chi phí tốt hơn xi lanh DNC

     • Các kịch bản tự động hóa đẩy, ép, định vị, xử lý, lắp ráp, đóng gói và máy công cụ tuyến tính phổ quát

  6.2 So sánh mô hình cốt lõi

7. Hướng dẫn lựa chọn nhanh 3 bước

     1. Lựa chọn kích thước lỗ khoan: Chọn đường kính lỗ khoan theo nhu cầu lực đẩy và tải trọng ngang/dọc thực tế, dự trữ không dưới 50% biên độ an toàn; nâng cấp kích thước lỗ khoan 1 ~ 2 cho tải trọng lệch tâm và điều kiện làm việc đúc hẫng.

     2. Lựa chọn nét vẽ: Thêm giới hạn an toàn 20~50mm trên cơ sở hành trình làm việc thực tế; hành trình cấu hình tối đa lên tới 2000mm.

     3. Cấu hình chức năng: Cấu hình tiêu chuẩn với vòng từ -S + đệm khí điều chỉnh PPV; chọn SID cho thanh đôi, SIJ cho hành trình có thể điều chỉnh, SIL cho chức năng khóa và FA/FB/CA/CB/LB/TC cho các phương pháp lắp tương ứng.

Tóm tắt một câu

     Xi lanh tiêu chuẩn ISO 15552 không cần thanh giằng dòng SOLH SI có cấu trúc tích hợp cấu hình, độ cứng cao, bộ đệm không khí có thể điều chỉnh và khả năng thay thế hoàn toàn phổ biến, là giải pháp thay thế tầm trung hiệu quả về mặt chi phí cho xi lanh SC truyền thống và DNC nhập khẩu, áp dụng rộng rãi cho thiết bị tự động tiêu chuẩn hóa và cấp xuất khẩu.
