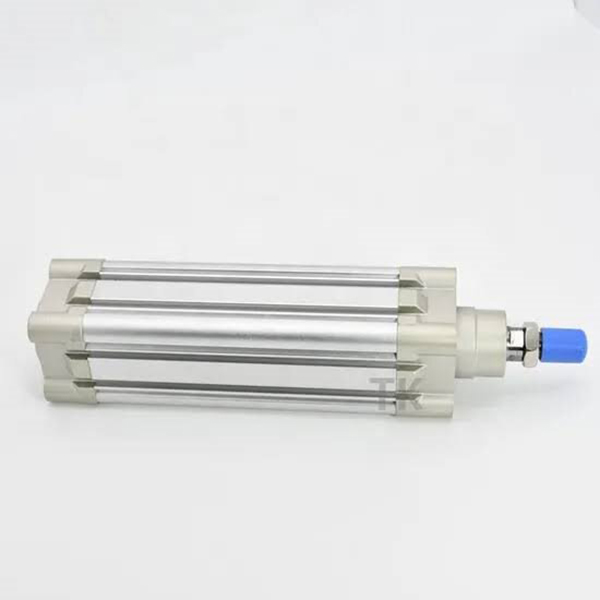

Xi lanh tiêu chuẩn vuông không cần buộc SE Series ISO15552

Thương hiệu: SOLH của Richge Technology | Phiên bản danh mục xuất khẩu

Tổng quan về sản phẩm

     Xi lanh vuông tiêu chuẩn không cần thanh giằng dòng SOLH SE tuân thủ tiêu chuẩn quốc tế ISO 15552 / VDMA 24562. Áp dụng thùng nhôm vuông tích hợp với đệm khí hai đầu có thể điều chỉnh và rãnh gắn cảm biến 3 mặt. Thích hợp cho các ứng dụng tự động hóa chung, hành trình dài, đạp xe tần số cao và các ứng dụng tải trung bình nặng. Trao đổi cơ khí trực tiếp với dòng SMC CP96S và FESTO DNC.

Cấu trúc cốt lõi và tính năng thiết kế

   1. Cấu trúc: Thùng nhôm vuông tích hợp không có thanh giằng, khớp với nắp trước và sau, đệm khí có thể điều chỉnh ở cả hai đầu, độ cứng cao và bố cục nhỏ gọn.

   2. Chất liệu: Thùng nhôm anod cứng, nắp cuối đúc có độ bền cao, cần piston bằng thép 45 # mạ crom cứng, nhẹ và chống mài mòn.

   3. Các biến thể hoạt động

     -- SE: Model tiêu chuẩn tác động kép một thanh

     -- SED: Thanh đôi tác dụng kép chống xoắn

     -- SEJ: Thanh đôi có hành trình điều chỉnh được

     -- BSE: Xi lanh có khóa để giữ vị trí trung gian

     -- Hậu tố -S: Tích hợp vòng từ cho công tắc từ (không có -S = không có nam châm)

   4. Niêm phong: Niêm phong kép loại Y tổng hợp NBR + PA với khả năng bù lượng dầu lưu trữ, áp suất khởi động thấp và tuổi thọ dài.

   5. Đệm: Đệm khí có thể điều chỉnh độc lập ở hai đầu để hấp thụ lực tác động, giảm độ rung và tiếng ồn.

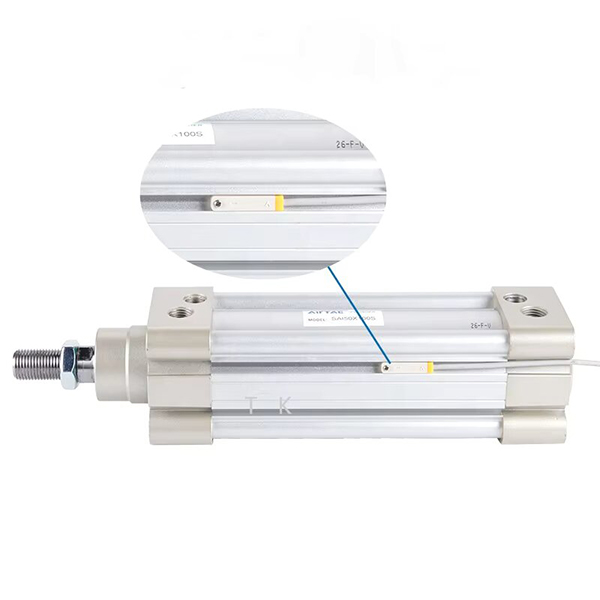

   6. Bố trí cảm biến: Các rãnh gắn ba mặt (trên/trái/phải) cho công tắc từ CMSE/DMSE, góc lắp đặt linh hoạt.

   7. Khả năng thay thế lẫn nhau: kích thước tiêu chuẩn ISO15552, thay thế trực tiếp cho SMC CP96S và FESTO DNC.

Quy tắc mã hóa mô hình hoàn chỉnh

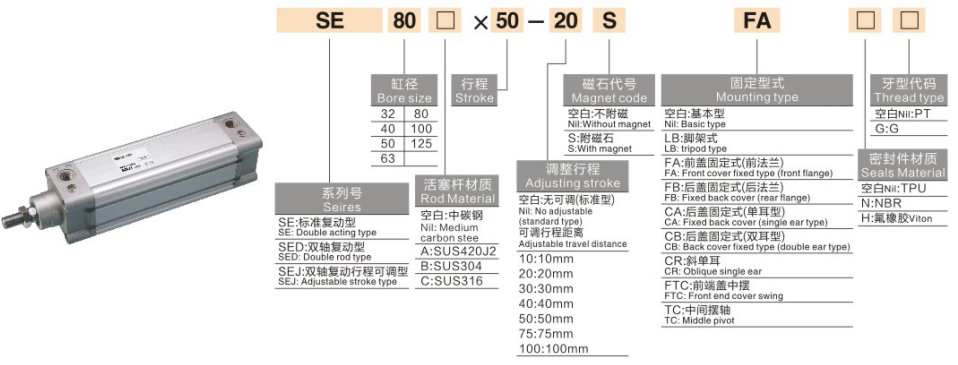

   1. Ví dụ mẫu: SE50-200-S-FA

   2. Ví dụ về lệnh tiêu chuẩn

     -- SE63-150-S-LB: Bore63, hành trình 150, tích hợp nam châm, gắn chân đế

     -- SED40-100-FB: Bore40, hành trình 100, thanh đôi, lắp mặt bích phía sau

     -- BSE80-300-S: Bore80, đột quỵ 300, loại có khóa với nam châm tích hợp

Thông số kỹ thuật cốt lõi

Lực đẩy và lực kéo lý thuyết @0,5MPa (Thanh đơn, Đơn vị:N)

   1. Thanh đơn SE tác động kép

Các loại lắp đặt & mô hình phái sinh

   1. Tùy chọn lắp đặt

     -- Loại cơ bản: Lắp đặt trực tiếp qua lỗ nắp cuối

     -- Chân đế LB: Thích hợp cho tải trọng trung bình nằm ngang

     -- Mặt bích FA/FB: Mặt bích trước/sau để lắp đặt thiết bị cố định dọc

     -- CA/CB Clevis: Khoan đơn/đôi cho chuyển động xoay bản lề

   2. Chuỗi đạo hàm chính

     -- SE/SED/SEJ: Thanh đơn, thanh đôi, thanh đôi hành trình có thể điều chỉnh

     -- BSE: Xi lanh có thể khóa để dừng ở vị trí trung gian tùy ý

     -- Phiên bản tùy chỉnh nhiệt độ cao: Con dấu đặc biệt cho -20 ~ + 150oC

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan: Tính toán lực đẩy cần thiết, dự trữ an toàn ≥50%; ưu tiên SE cho tải nặng và hành trình dài.

   2. Xác nhận hành trình: Thêm lề an toàn 10 ~ 20 mm; hành trình tối đa tiêu chuẩn 1000mm, tùy chỉnh lên tới 1800mm.

   3. Kết hợp cấu hình

     -- Phản hồi vị trí: Chọn kiểu nam châm SE-S, khớp với các công tắc từ CMSE/DMSE;

     -- Lắp đặt: Chân đế LB cho tải trọng nằm ngang, mặt bích FA để lắp đặt theo chiều dọc;

     -- Yêu cầu khóa trung gian: Chọn xi lanh có khóa BSE.

Tóm tắt một câu

     Xi lanh không cần thanh giằng vuông SOLH SE ISO15552 có thể thay thế trực tiếp FESTO DNC và SMC CP96S, được trang bị đệm khí có thể điều chỉnh và hình thức lắp đặt phong phú, bộ truyền động tuyến tính hành trình dài hoàn hảo cho thiết bị tự động hóa tải trọng trung bình.
