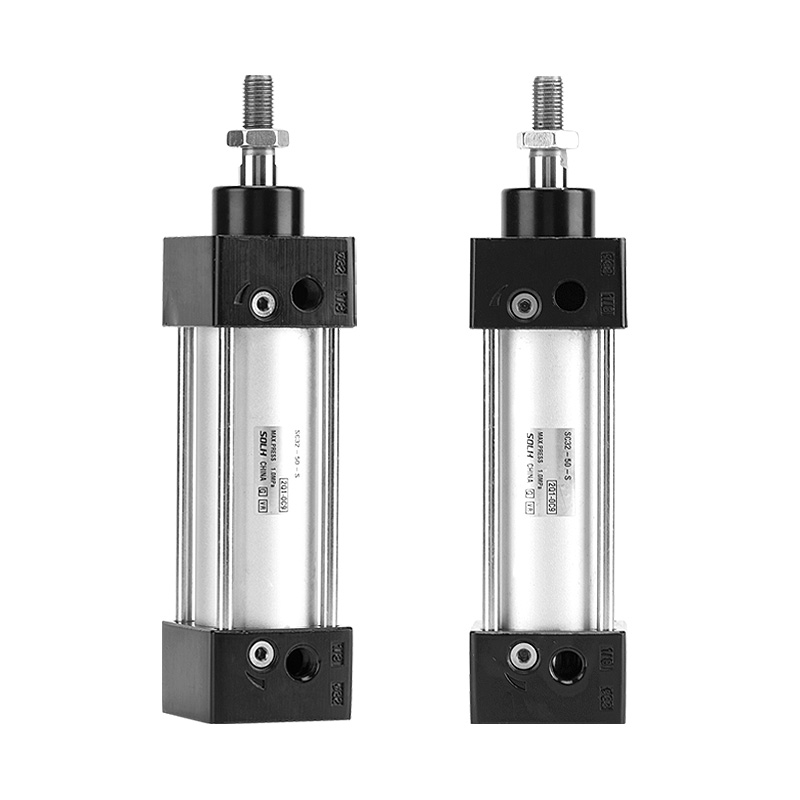

Xi lanh khí tiêu chuẩn dòng SC (Loại tác động kép Tie-Rod)

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Xi lanh tiêu chuẩn thanh giằng dòng SOLH SC, mẫu cơ bản là loại tác động kép thanh đơn. Bốn thanh giằng khóa nắp phía trước và phía sau để có cấu trúc chắc chắn, phụ kiện lắp đặt hoàn chỉnh, phạm vi hành trình rộng. Được sử dụng rộng rãi để đẩy, xử lý vật liệu và định vị trong dây chuyền tự động hóa, đây là loại xi lanh khí nén tiêu chuẩn tiết kiệm phổ biến nhất.

Cấu trúc cốt lõi và tính năng thiết kế

     -- Cấu tạo: Bốn thanh giằng nối thùng nhôm và nắp hai đầu, độ cứng cao, chống va đập, hoạt động ổn định lâu dài.

     -- Loại tác động: Thanh đơn tác động kép, lực ra hai chiều.

     -- Chất liệu: Thùng nhôm anod cứng, phốt piston hai chiều; Thanh piston thép 45 # mạ crom cứng.

     -- Đệm: Đệm khí có thể điều chỉnh ở cả hai đầu để giảm va đập và tiếng ồn khi vận hành.

     -- Lắp đặt cảm biến: Các rãnh cảm biến trên khu vực thanh giằng dành cho các công tắc từ CMSG/DMSG/EMSG để phát hiện vị trí piston.

     - Ưu điểm: Chiều dài thân ngắn hơn với cùng kích thước lỗ khoan so với xi lanh định hình ISO15552, chi phí cạnh tranh.

Quy tắc mã hóa mô hình hoàn chỉnh

   1. Ví dụ mẫu:SC50×100-S

   2. Mô hình phái sinh

     -- SCD: Thanh đôi tác động kép, chống xoắn

     -- SCJ: Thanh đôi có hành trình điều chỉnh được

     -- SCF: Xi lanh van điện từ tích hợp

     -- SCL: Xi lanh có khóa, giữ tải khi cắt khí

   3. Ví dụ về lệnh tiêu chuẩn

     -- SC63×150-S: Bore63, đột quỵ150, tích hợp nam châm, loại cơ bản

     -- SCJ40×200-S: Bore40, đột quỵ 200, hành trình điều chỉnh, có nam châm

Thông số kỹ thuật cốt lõi

Lực đẩy lý thuyết @0,5MPa (Thanh đơn, Đơn vị:N, Hệ số an toàn ≥2)

Các loại lắp đặt & phụ kiện

   1. Tùy chọn lắp đặt

     --  Loại cơ bản, mặt bích FA/FB, khoan CA/CB, ngàm gắn chân LB, trục TC/TCM1.

   2. Phụ kiện tùy chọn

     -- Khớp nổi, mắt que, đầu nối I/Y/U/F, công tắc từ CMSG/DMSG/EMSG.

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan: Tính toán lực đẩy cần thiết dựa trên tải trọng, dự trữ an toàn ≥50%; nâng cấp kích thước cho tải đúc hẫng / bù đắp.

   2. Xác nhận hành trình: Thêm giới hạn an toàn 10 ~ 20 mm khi di chuyển hiệu quả; hành trình tiêu chuẩn tối đa 1000mm.

   3. Kết hợp cấu hình

     -- Phản hồi vị trí: Chọn kiểu nam châm -S và khớp các công tắc từ;

     -- Lắp đặt: Chọn mặt bích/chân/khoan theo cách bố trí máy;

     -- Chức năng đặc biệt: SCD cho thanh đôi, SCJ cho hành trình điều chỉnh, SCL để khóa tải.

Tóm tắt một câu

     Xi lanh tiêu chuẩn thanh giằng tiết kiệm dòng SOLH SC với đệm khí có thể điều chỉnh và các tùy chọn lắp đặt phong phú, bộ truyền động tuyến tính chi phí thấp lý tưởng cho các nhiệm vụ đẩy, chuyển và định vị tự động hóa nói chung.
