Xi lanh tiêu chuẩn hồ sơ không cần buộc SAI Series ISO15552

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

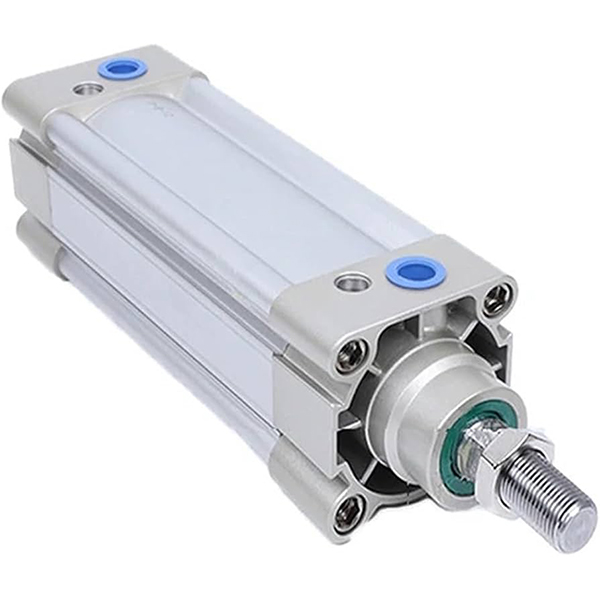

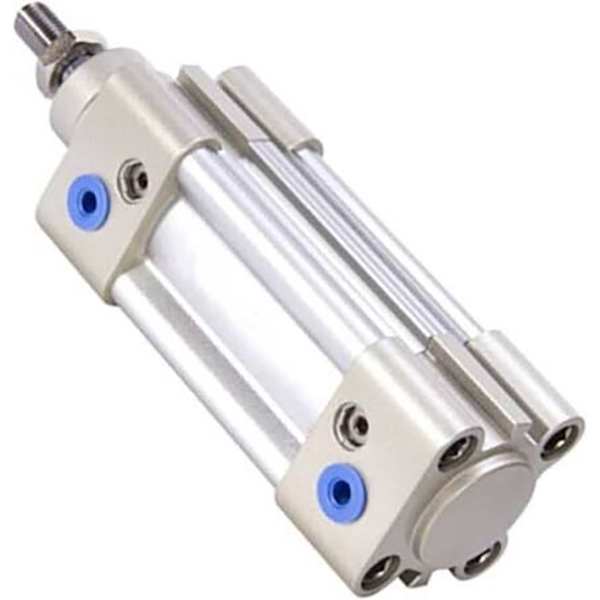

     Xi lanh biên dạng tác động kép dòng SOLH SAI tuân thủ tiêu chuẩn quốc tế ISO 15552 (ISO6431 gốc) / VDMA 24562. Kích thước lắp đặt tương tự như dòng SI, SE và FESTO DNC để trao đổi trực tiếp. Với hiệu suất chi phí cao, hiệu suất ổn định và tuổi thọ dài, đây là xi lanh tiêu chuẩn ISO trung cấp được sử dụng rộng rãi nhất cho thiết bị tự động hóa.

Cấu trúc cốt lõi và tính năng thiết kế

   1. Tuân thủ tiêu chuẩn: ISO15552 / VDMA24562, các kích thước và phụ kiện lắp đặt có thể hoán đổi cho nhau.

   2. Cấu trúc: Thùng định hình nhôm vuông tích hợp hình chữ M không có thanh giằng lộ ra ngoài, độ cứng cao và chống ăn mòn. Rãnh cảm biến 2 mặt dành cho công tắc từ CMSE/DMSE/CS1.

   3. Các biến thể hoạt động

     -- SAI: Model tiêu chuẩn tác động kép một thanh

     -- NÓI: Thanh đôi tác động kép, khả năng chống xoắn cực tốt

     -- SAIJ: Thanh đôi có hành trình điều chỉnh được

     -- SAIL: Xi lanh có thể khóa, giữ tải khi mất nguồn cung cấp không khí

     -- SAIF: Xi lanh tích hợp van điện từ

     -- Hậu tố -S: Tích hợp vòng từ cho cảm biến vị trí (không có -S = không có nam châm)

   4. Hệ thống đệm: Đệm hơi có thể điều chỉnh hai đầu tiêu chuẩn + Đệm đàn hồi PPV, giảm tác động và tiếng ồn hiệu quả khi ở tốc độ cao và tải nặng.

   5. Niêm phong: Phốt bù một chiều loại Y đôi có rãnh chứa dầu, áp suất khởi động thấp (0,1MPa), hoạt động không dầu. Thanh piston bằng thép 45 # mạ crom cứng, chống mài mòn và chống gỉ.

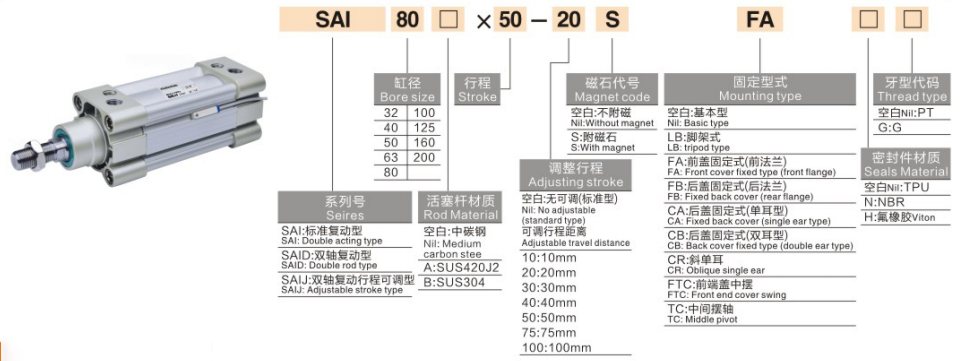

Quy tắc mã hóa mô hình hoàn chỉnh

  1. Ví dụ mẫu:SAI50×150-S-FA

   2. Ví dụ về lệnh tiêu chuẩn

     -- SAI63×200-S: Bore63, đột quỵ200, tích hợp nam châm, loại cơ bản

     -- SAID40×100-FB: Bore40, hành trình 100, thanh đôi, mặt bích gắn phía sau

     -- SAIL80×300-S-LB: Bore80, hành trình 300, loại có khóa, gắn chân

Thông số kỹ thuật cốt lõi

Lực đẩy và lực kéo lý thuyết @0,6MPa (Thanh đơn, Đơn vị: N, Hệ số an toàn ≥2)

Các loại lắp đặt & mô hình phái sinh

   1. Tùy chọn lắp đặt

     -- Loại cơ bản, chân đỡ LB, mặt bích FA/FB, khoan CA/CB, trục TC/TCM. Phụ kiện tùy chọn: Khớp nổi, mắt thanh, đầu nối I/Y/U/F.

   2. Chuỗi đạo hàm chính

     -- NÓI: Thanh đôi tác động kép

     -- SAIJ: Thanh đôi có hành trình điều chỉnh được

     -- SAIL: Xi lanh có thể khóa để giữ vị trí trung gian

     -- SAIF: Xi lanh van điện từ tích hợp

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan: Tính toán lực đẩy cần thiết theo tải trọng, dự trữ an toàn ≥50%; nâng cấp kích thước 1 ~ 2 dưới tải bù / tải đúc hẫng.

   2. Xác nhận hành trình: Thêm giới hạn an toàn 20 ~ 50mm để di chuyển hiệu quả; hành trình tiêu chuẩn tối đa 1000mm, tùy chỉnh lên tới 2000mm.

   3. Kết hợp cấu hình

     -- Phản hồi vị trí: Chọn mô hình nam châm -S, khớp với các công tắc từ tính CMSE/DMSE;

     -- Lắp đặt: Chân đế LB cho tải nặng nằm ngang; Mặt bích FA được ưu tiên lắp đặt theo chiều dọc;

     -- Chức năng đặc biệt: Chọn SAID cho thanh đôi, SAIJ để điều chỉnh hành trình, SAIL để khóa vị trí, SAIF để bố trí nhỏ gọn.

Tóm tắt một câu

     Xi lanh định hình không cần thanh giằng SOLH SAI ISO15552 có thể thay thế trực tiếp dòng FESTO DNC, SE và SI, được trang bị bộ đệm PPV có thể điều chỉnh và các biến thể phong phú, bộ truyền động tuyến tính chung tiết kiệm chi phí cho tự động hóa xuất khẩu, đóng gói và thiết bị máy công cụ.
