Van điều chỉnh áp suất mini dòng RVUM | Van giảm áp suất không khí Piston tác động trực tiếp nhỏ gọn với khớp nối một chạm

Thương hiệu: SOLH của Richge Technology | Bộ điều chỉnh áp suất khí nén chính xác siêu nhỏ gọn

1. Tổng quan về sản phẩm

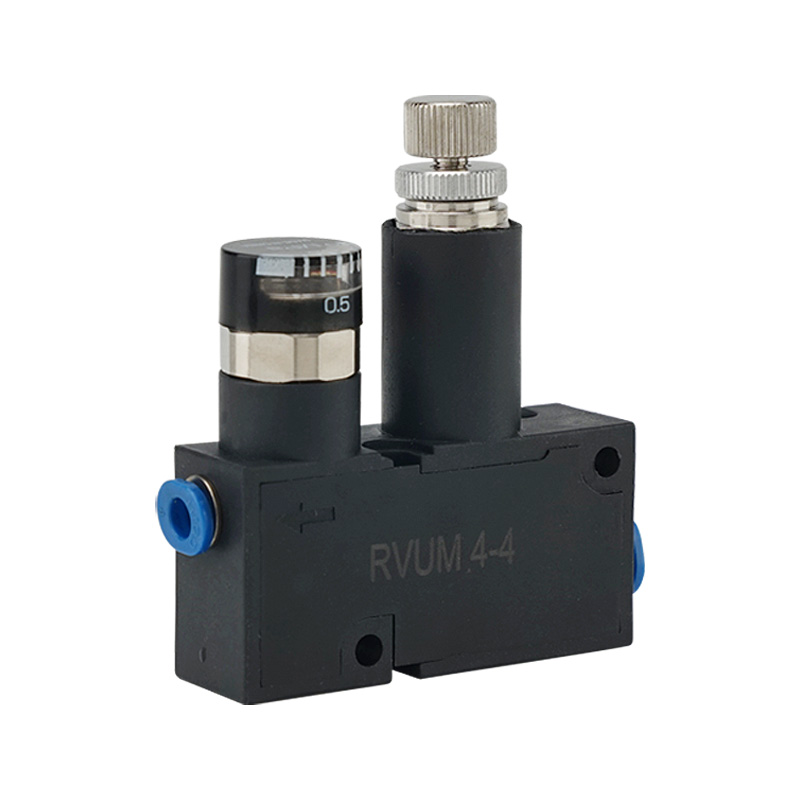

     Dòng SOLH RVUM là mộtvan điều chỉnh áp suất siêu nhỏ loại piston tác động trực tiếp siêu nhỏ gọn, được phát triển đặc biệt cho các mạch khí nén thu nhỏ có không gian hạn chế. Nó hỗ trợ cả cấu trúc loại phù điêu (tiêu chuẩn) và loại không phù điêu, có các tùy chọn kết nối thẳng/khuỷu tay linh hoạt, phụ kiện một chạm tích hợp và điều chỉnh áp suất chính xác 0,1–0,8MPa. Với thiết kế nhẹ siêu nhỏ, phương pháp lắp đa dạng và đầu ra áp suất ổn định, nó được ứng dụng rộng rãi trong các tình huống dòng chảy nhỏ có độ chính xác cao như phân phối, hấp phụ chân không và thổi khí vi mô, đóng vai trò là giải pháp ổn định áp suất tối ưu cho thiết bị tự động thu nhỏ.

2. Định vị cốt lõi và nguyên tắc làm việc

     • Thiết kế kết cấu: Áp dụng cấu trúc piston tác động trực tiếp có độ chính xác cao, có hai phiên bản: loại giảm tiêu chuẩn và loại không giảm tùy chọn, đáp ứng nhu cầu điều chỉnh áp suất mạch đa dạng.

     • Ổn định áp suất chính xác: Áp suất đầu vào tối đa đạt 0,9MPa, với áp suất đầu ra có thể điều chỉnh ổn định trong khoảng từ 0,1MPa đến 0,8MPa. Thiết kế kiểu cứu trợ tự động xả khí quá áp để duy trì áp suất hạ lưu không đổi.

     • Phương tiện áp dụng: Khí nén tinh khiết, hỗ trợ vận hành bôi trơn không dầu, hoàn toàn thích ứng với môi trường làm việc khí nén sạch và chính xác.

3. Tính năng nổi bật của sản phẩm

  3.1 Thân máy siêu nhỏ gọn và nhẹ

     Toàn bộ thân van áp dụng thiết kế tích hợp thu nhỏ với không gian chiếm dụng cực kỳ nhỏ. Nó hoàn toàn phù hợp cho việc lắp đặt thiết bị tích hợp, lắp đặt bảng điều khiển và bố trí không gian gá lắp hẹp, thực hiện tối ưu hóa việc chiếm dụng không gian bằng không cho các hệ thống khí nén thu nhỏ.

  3.2 Ống lắp một chạm linh hoạt

     Cả hai cổng IN và OUT đều hỗ trợ chuyển đổi tự do các loại thẳng và khuỷu tay. Tương thích với các ống khí nén hệ mét φ4/φ6 và hệ Anh 5/32"/1/4". Cài đặt plug-in không cần công cụ giúp cải thiện đáng kể hiệu quả sửa đổi và đường ống tại chỗ với khả năng tương thích mạnh mẽ.

  3.3 Điều chỉnh áp suất ổn định có độ chính xác cao

     Đồng hồ đo áp suất chuyên nghiệp 0–0,8MPa được trang bị độ chính xác điều chỉnh là ±5% FS. Nó mang lại áp suất đầu ra cực kỳ ổn định cho các tình huống có độ chính xác dòng chảy nhỏ như phân phối tự động, hấp phụ chân không phôi, thổi khí vi mô và điều khiển định vị, tránh hiệu quả sự biến động áp suất ảnh hưởng đến độ chính xác của sản phẩm.

  3.4 Phương pháp lắp đặt đa dạng

     Hỗ trợ cài đặt trực tiếp độc lập và cài đặt cụm tích hợp khung. Nó có thể thích ứng linh hoạt với các yêu cầu bố trí thiết bị khác nhau, thực hiện điều chỉnh áp suất độc lập một điểm và điều khiển áp suất tập trung tích hợp nhiều vòng.

  3.5 Hiệu suất bền bỉ và đáng tin cậy

     Thân van được làm bằng hợp kim nhôm và vật liệu nhựa có độ bền cao, có khả năng chống ăn mòn tuyệt vời và độ ổn định kết cấu. Nhiệt độ làm việc dao động từ 0oC đến 60oC (môi trường không đóng băng), đảm bảo hoạt động ổn định trong chu kỳ dài trong các tình huống sản xuất công nghiệp.

4. Thông số kỹ thuật chung

5. Ví dụ về quy tắc mã hóa và lựa chọn mô hình

  5.1 Định nghĩa mô hình hoàn chỉnh

     Định dạng mẫu chuẩn: RVUM - [Thông số ống] - [Thông số ống] - [Hậu tố]

     • RVUM: Mã dòng cho bộ điều áp mini loại piston siêu nhỏ gọn

     • Mã thông số ống: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Hậu tố A: Được trang bị đồng hồ đo áp suất chính xác

 5.2 Các trường hợp ứng dụng mô hình chung

     • RVUM6-6: Model cơ bản với đầu vào thẳng φ6 + đầu ra thẳng φ6, dành cho mạch khí nén thu nhỏ thông thường

     • RVUM6-6-A: φ6 đầu vào và đầu ra thẳng có đồng hồ đo áp suất tích hợp, thực hiện điều chỉnh áp suất trực quan

     • RVUM4-6: φ4 đầu vào thẳng + φ6 đầu ra khuỷu tay, mô hình bất đối xứng cỡ nhỏ dành cho không gian hẹp và đường ống dòng chảy vi mô

6. Các kịch bản ứng dụng điển hình

     • Thiết bị & đồ gá lắp tự động hóa vi mô: Được sử dụng rộng rãi trong thiết bị điện tử 3C, thiết bị y tế, cánh tay robot nhỏ và đồ gá dụng cụ chính xác.

     • Kiểm soát dòng chảy nhỏ chính xác: Chuyên nghiệp để phân phối tự động, hấp phụ phôi chân không, làm sạch thổi khí vi mô và kiểm soát áp suất định vị chính xác.

     • Hệ thống tích hợp nhỏ gọn: Lý tưởng cho việc lắp đặt thiết bị tích hợp, gắn bảng điều khiển và hệ thống khí nén tích hợp cụm nhiều vòng.

     • Mạch phía sau van điện từ: Được lắp đặt trực tiếp ở phía hạ lưu của van điện từ để giảm áp suất thứ cấp và ổn định áp suất đầu ra, loại bỏ sự dao động áp suất không khí.

7. Hướng dẫn so sánh và lựa chọn dòng sản phẩm

Tóm tắt một câu

     Bộ điều chỉnh áp suất mini dòng SOLH RVUM tích hợp kích thước siêu nhỏ gọn, đường ống một chạm linh hoạt và điều chỉnh áp suất chính xác 0,1–0,8MPa, là giải pháp ổn định áp suất có độ ổn định cao phù hợp nhất cho các mạch khí nén vi mô có không gian giới hạn và thiết bị tự động hóa dòng chảy nhỏ có độ chính xác.
