Xi lanh chặn hạng nặng dòng RS2H | Xi lanh dừng đòn bẩy thủy lực có thể điều chỉnh

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Ưu điểm về cấu trúc cốt lõi

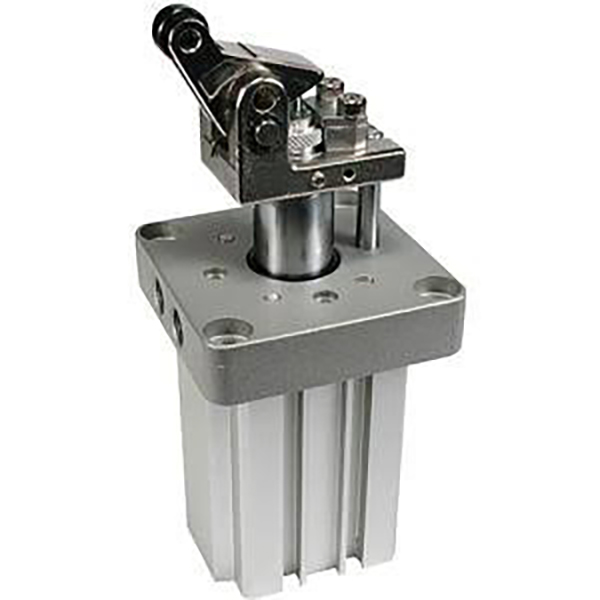

     Dòng SOLH RS2H là xi lanh chặn loại đòn bẩy hạng nặng thế hệ mới, được thiết kế chuyên nghiệp để định vị và hạn chế đường băng tải tải nặng. Có sẵn với kích thước lỗ khoan lớn φ50/63/80mm, nó có lực dừng cực cao, đệm thủy lực có thể điều chỉnh, cấu trúc nhỏ gọn nhẹ và khả năng chống va đập vượt trội. Đặc biệt áp dụng cho các tấm pallet và tấm dụng cụ nặng 50–500kg, nó đóng vai trò là thành phần dừng cốt lõi cho các dây chuyền băng tải tự động hạng nặng, được sử dụng rộng rãi trong các tình huống dừng phôi, định vị di chuyển và giới hạn trạm.

  1.1 Hiệu suất hạng nặng được nâng cấp

     Là sản phẩm nâng cấp thay thế cho dòng RS1H truyền thống, RS2H đạt được lực dừng tăng hơn 30%. Áp dụng cấu trúc khuếch đại lực đòn bẩy và đệm thủy lực kết hợp, nó chịu được tải trọng tác động tần số cao một cách hoàn hảo và hạn chế ổn định các phôi nặng từ 50kg đến 500kg, giải quyết các vấn đề về lực không đủ và dễ bị hỏng của các mẫu cũ khi vận hành theo chu kỳ tải nặng.

  1.2 Tối ưu hóa nhỏ gọn và nhẹ

     So với dòng RS1H, mẫu hành trình φ63-30 giảm trọng lượng tổng thể xuống 22% và rút ngắn tổng chiều dài thêm 9mm. Cấu trúc tích hợp được tối ưu hóa giúp tiết kiệm không gian lắp đặt đồng thời cải thiện độ cứng kết cấu tổng thể, hiện thực hóa kích thước nhỏ hơn, trọng lượng nhẹ hơn và độ ổn định cao hơn.

  Bộ đệm thủy lực có thể điều chỉnh 1.3 lõi

     Bộ đệm thủy lực có thể điều chỉnh tích hợp theo tiêu chuẩn. Người dùng có thể tự do điều chỉnh khả năng chống giảm chấn thông qua đĩa điều chỉnh quay để thích ứng với các phôi có trọng lượng và tốc độ truyền tải khác nhau. Bộ đệm hỗ trợ thay thế nhanh chóng mà không cần dụng cụ bằng cách nới lỏng vít định vị M4, cải thiện đáng kể hiệu quả bảo trì tại chỗ và giảm thời gian ngừng hoạt động.

  1.4 Thiết kế đòn bẩy có độ cứng cao & con lăn kép

     Đòn bẩy cường độ cao được trang bị cấu trúc đệm bên trong nâng cao. Có sẵn hai tùy chọn vật liệu con lăn: nhựa (L) và thép carbon (M), có tính năng chống mài mòn và chống nứt. Đường kính con lăn mở rộng đảm bảo vận hành lăn trơn tru và khả năng chống lệch mạnh mẽ, tránh hiệu quả tình trạng kẹt và hư hỏng tải lệch tâm khi dừng tải nặng.

 1.5 Cấu hình hoàn toàn có thể hoán đổi và đa dạng

     Kích thước lắp đặt hoàn toàn có thể thay thế được với dòng RS1H truyền thống, hỗ trợ thay thế và nâng cấp trực tiếp mà không cần sửa đổi khung cố định. Các chức năng mở rộng tùy chọn bao gồm cơ chế khóa chống bật lại, mở khóa nhả thủ công và công tắc phát hiện đòn bẩy, đáp ứng các yêu cầu điều khiển trong điều kiện làm việc tải nặng phức tạp.

  1.6 Cấu trúc tuổi thọ lâu dài và không dầu

     Các chế độ tác động kép, tác động kép và tác động đơn tùy chọn đáp ứng các nhu cầu vận hành đa dạng. Cần piston mạ crom cứng và thân xi lanh được anod hóa cứng mang lại khả năng chống mài mòn và va đập tuyệt vời. Thiết kế vận hành không dầu thích ứng với môi trường sạch sẽ và điều kiện làm việc hàn chống bắn tóe với chi phí bảo trì thấp và tuổi thọ dài.

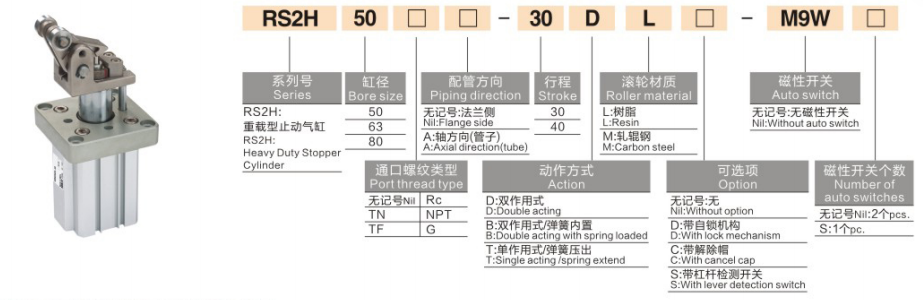

2. Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

  1. Ví dụ về mô hình điển hình: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Ví dụ về thứ tự tiêu chuẩn

    • Mô hình hạng nặng chung: RS2H63-30LD-M9BW (đường kính φ63, hành trình 30 mm, con lăn nhựa, tác động kép, có công tắc từ M9BW)

    • Mẫu Khóa An Toàn Cao: RS2H80-40TM-XC102 (đường kính φ80, hành trình 40mm, con lăn thép carbon, tác động đơn, có cơ chế khóa chống bật lại)

3. Thông số kỹ thuật chung (20oC, Điều kiện tiêu chuẩn 0,5MPa)

  3.1 Thông số cơ bản

     • Chế độ hoạt động: Tác động kép, tác động kép bằng lò xo, tác dụng đơn kéo dài bằng lò xo

     • Phạm vi áp suất làm việc: 0,05~1,0MPa; Áp suất bằng chứng: 1,5MPa

     • Nhiệt độ môi trường xung quanh: -10oC~60oC (môi trường không có băng)

     • Hệ thống đệm: Bộ đệm thủy lực có thể điều chỉnh tích hợp tiêu chuẩn + bộ đệm cao su hai đầu

     • Chế độ bôi trơn: Vận hành không dầu

     • Phương pháp cài đặt: Có thể lắp mặt bích tiêu chuẩn, có sẵn công tắc từ 4 phía

  3.2 Tổ hợp lỗ và hành trình tiêu chuẩn

  3.3 Lực dừng lý thuyết (Đơn vị: kN @0.5MPa, Đầu ra đòn bẩy)

  3.4 So sánh trọng lượng sản phẩm (Đơn vị: kg @ Standard Stroke)

4. Nguyên tắc lựa chọn và cấu hình cốt lõi

 4.1 Lựa chọn vật liệu con lăn

     • Con lăn nhựa (L): Độ ồn thấp và chống trầy xước bề mặt pallet. Lý tưởng cho các tình huống tải nhẹ/trung bình (50–200kg) và vận hành tốc độ cao (<0,5m/s), bảo vệ phôi đồng thời đảm bảo dừng ổn định.

     • Con lăn thép carbon (M): Khả năng chống mài mòn cực cao và chống va đập mạnh. Thích hợp cho tải nặng (200–500kg), đạp xe tần suất cao ( ≥1000 lần/ngày) và điều kiện làm việc công nghiệp khắc nghiệt với tuổi thọ dài.

  4.2 Lựa chọn chế độ hoạt động

     • Tác động kép (D): Kẹp và nhả có thể điều khiển hai chiều với lực dừng tối đa. Tối ưu hóa cho điều kiện làm việc khởi động-dừng tải nặng và tần số cao.

     • Tác động kép tải lò xo (B): Tự động nhả khi mất điện, ưu tiên an toàn cho thiết bị và con người. Hoàn hảo cho các trạm nguy hiểm và các tình huống bảo vệ khi mất điện.

     • Tác dụng đơn (T): Chế độ kéo dãn lò xo, rút ​​lại khí nén. Tiết kiệm năng lượng và tiết kiệm chi phí, áp dụng cho các tình huống dừng tải nhẹ và tần số thấp.

  4.3 Phụ kiện chức năng hạng nặng tùy chọn

     • Cơ Chế Khóa (-XC102): Tự động khóa sau khi dừng để ngăn phôi gia công bật lại và dịch chuyển, thích hợp cho các trạm tải nhẹ và chống dịch chuyển tốc độ cao.

     • Chức năng mở khóa thủ công: Nhả cần gạt theo cách thủ công khi mất điện hoặc hỏng thiết bị, đảm bảo bảo trì tại chỗ an toàn và thuận tiện.

     • Công tắc phát hiện đòn bẩy: Phát hiện trạng thái mở rộng cần gạt và cài đặt lại, hỗ trợ điều khiển liên kết PLC và vận hành khóa liên động tự động cho dây chuyền sản xuất thông minh.

5. Các kịch bản ứng dụng điển hình

     • Dây chuyền băng tải pallet hạng nặng: Chuyên dùng để dừng, chuyển vị trí và chống dịch chuyển các tấm dụng cụ nặng 200–500kg trong ngành ô tô, thiết bị gia dụng và hậu cần, mang lại hiệu suất hạn chế tải nặng ổn định.

     • Trạm hàn & máy công cụ hạng nặng: Áp dụng cho việc kẹp tải nặng của đồ gá hàn, hạn chế tải/dỡ máy công cụ và định vị khuôn nặng. Cấu trúc đệm chống va đập mạnh và chống xói mòn xỉ hàn.

     • Hệ thống kho bãi và chuyển giao tự động: Được sử dụng để dừng pallet kho lập thể, định vị lắp ghép AGV và hạn chế cơ chế lật hạng nặng, có chuyển động ổn định và phản hồi tín hiệu đáng tin cậy.

     • Dây chuyền băng tải hạng nặng tốc độ cao: Thích hợp để dừng các phôi nặng tốc độ cao (<0,8m/s) trên dây chuyền con lăn và băng tải. Bộ đệm thủy lực có thể điều chỉnh đảm bảo quá trình dừng trơn tru và không có tác động.

6. Hướng dẫn lựa chọn nhanh 3 bước

     1. Lựa chọn kích thước lỗ khoan: Chọn lỗ khoan theo trọng lượng phôi và tốc độ truyền tải. Tuân theo tiêu chuẩn an toàn: lực dừng lý thuyết ≥ tải thực tế × 2. φ50 đối với tải dưới 200kg, φ63 đối với tải 200–350kg, φ80 đối với tải trên 350kg.

     2. Lựa chọn vật liệu con lăn: Chọn con lăn nhựa (L) cho các tình huống tải nhẹ và tốc độ cao; chọn con lăn thép carbon (M) cho các tình huống đạp xe tải nặng và tần suất cao.

     3. Lựa chọn cấu hình chức năng: Chọn con lăn thép cacbon tác động kép (D) + cho điều kiện làm việc chịu tải nặng và tần số cao; thêm cơ chế khóa (-XC102) đáp ứng yêu cầu chống bật; áp dụng loại lò xo (B) cho các trạm ưu tiên an toàn.

Tóm tắt một câu

     Xi lanh nút chặn hạng nặng được nâng cấp dòng SOLH RS2H có lực dừng cao hơn 30%, cấu trúc nhỏ gọn nhẹ, bộ đệm thủy lực có thể điều chỉnh và các tùy chọn con lăn kép, cung cấp các giải pháp dừng chuyên nghiệp có độ ổn định cao, chống va đập và thân thiện với bảo trì cho các dây chuyền băng tải tự động tải nặng 50–500kg.
