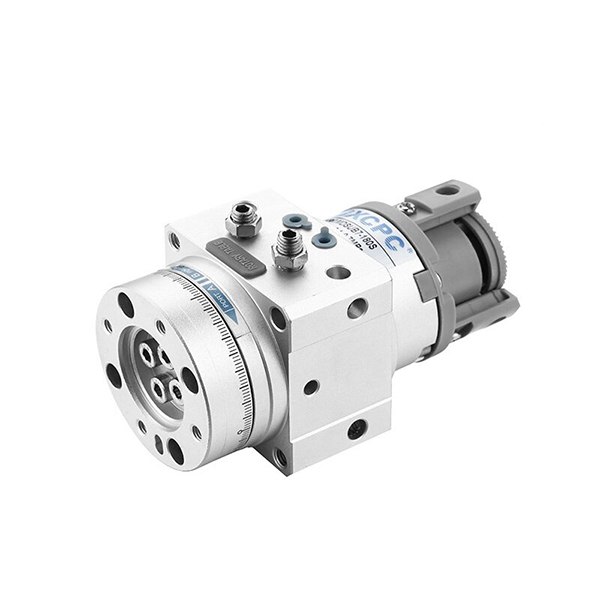

Xi lanh quay cánh gạt dòng MSUB | Xi lanh dao động nhỏ gọn có độ chính xác cao

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

     Dòng SOLH MSUB là loại xi lanh bàn quay một cánh có độ chính xác cao được thiết kế cho các ứng dụng dao động chính xác với tải nhẹ. Nó có cấu trúc nhỏ gọn tích hợp, góc xoay có thể điều chỉnh tốt, gắn trên nhiều bề mặt và hiệu suất phản ứng ngược cực thấp. Bao gồm 4 thông số kỹ thuật kích thước (tương ứng với lỗ khoan φ10/φ15/φ20/φ30), nó được áp dụng rộng rãi trong xoay bộ điều khiển, trạm định vị chỉ số nhỏ và trạm lật phôi, đóng vai trò là giải pháp xoay có độ chính xác cao chủ đạo cho dây chuyền sản xuất chính xác tự động.

  1.1 Cấu trúc bàn quay & xi lanh tích hợp

     Thiết kế tích hợp của bệ quay và xi lanh truyền động giúp loại bỏ hoàn toàn khe hở bánh răng với độ cứng tổng thể được tăng cường. Mẫu tiêu chuẩn đạt được dung sai lệch cực thấp, trong khi phiên bản nâng cấp có độ chính xác cao MSUA mang lại độ chính xác lắc lư của bệ trong phạm vi 0,03mm, đảm bảo định vị chính xác ổn định và có thể lặp lại.

 1.2 Thiết kế cánh đơn tải trọng cao

     Áp dụng bố cục cấu trúc cánh đơn được tối ưu hóa, xi lanh có thể tích nhỏ hơn và trọng lượng nhẹ hơn. Khả năng chịu tải của nó cao hơn 2 ~ 3 lần so với các xi lanh dòng CRB1 truyền thống có cùng kích thước, đồng thời thực hiện thu nhỏ và tạo ra mô-men xoắn cao.

  1.3 Góc xoay có thể điều chỉnh chính xác

     • Đột quỵ tiêu chuẩn: 90° / 180° tùy chọn cho các nhu cầu quay đa dạng.

     • Dung sai điều chỉnh tốt: Thiết kế một cánh hỗ trợ tinh chỉnh ±5° ở cả hai đầu; loại cánh kép hỗ trợ tinh chỉnh ±2,5°.

     • Định vị chính xác: Dung sai góc xoay nghiêm ngặt là 90°±10′ / 180°±10′, đáp ứng các yêu cầu lập chỉ mục và lật có độ chính xác cao.

 1.4 Tùy chọn lắp đặt và đường ống linh hoạt

     • Chế độ đường ống: Đường ống bên và đường ống hướng trục tùy chọn; các mẫu được trang bị công tắc từ chỉ hỗ trợ đường ống bên để thu tín hiệu ổn định.

     • Chế độ lắp: Cấu trúc mặt bích nhiều mặt hỗ trợ lắp đặt đa hướng, tiết kiệm không gian bên trong thiết bị một cách hiệu quả và thích ứng với các tình huống bố trí nhỏ gọn.

  1.5 Rò rỉ thấp và tuổi thọ dài

     Áp dụng cấu trúc niêm phong đặc biệt tùy chỉnh để giảm thiểu rò rỉ không khí bên trong và bên ngoài. Thiết kế vận hành không dầu tiêu chuẩn thích ứng với môi trường sản xuất sạch và điều kiện làm việc chung trong công nghiệp, giảm chi phí bảo trì và kéo dài tuổi thọ sử dụng liên tục.

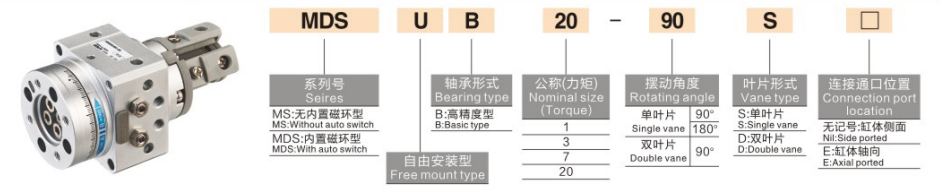

2. Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

  1. Ví dụ về mô hình điển hình: MSUB7-180S, MDSUB20-90S

  2. Ví dụ về lệnh tiêu chuẩn

     • Mô hình phi từ tính tiêu chuẩn: MSUB7-180S (Size 7, góc xoay 180°, không có vòng nam châm)

     • Mô hình phản hồi từ tính: MDSUB20-90S (Kích thước 20, góc xoay 90°, vòng từ tích hợp để lắp đặt công tắc)

3. Thông số kỹ thuật chung (20oC, Điều kiện tiêu chuẩn)

  3.1 Thông số cơ bản

     • Chế độ hoạt động: Cánh đơn tác động kép

     • Chất lỏng làm việc: Khí nén (hoạt động không dầu)

     • Nhiệt độ môi trường xung quanh: 5oC~60oC

     • Phạm vi áp suất làm việc: Kích thước 1: 0,2 ~ 0,7MPa; Kích thước 3/7: 0,15 ~ 0,7MPa; Kích thước 20: 0,15 ~ 1,0MPa

     • Thời gian xoay (@0,5MPa): 0,07~0,3s/90° (có thể điều chỉnh)

     • Loại ổ trục: Ổ trượt chịu tải cao

  3.2 Bảng thông số hiệu suất chính

4. Nguyên tắc lựa chọn và cấu hình cốt lõi

  4.1 Lựa chọn kích thước (Dựa trên mô-men xoắn và tải trọng)

     • Kích thước 1 (φ10): Công suất mô-men xoắn 0,3N·m, phù hợp với tải siêu nhẹ (1kg) và các tình huống chuyển động quay chính xác tần số cao.

     • Cỡ 3 (φ15): Mô-men xoắn đầu ra 0,7N·m, lý tưởng cho các ứng dụng tải nhẹ (1~3kg) chẳng hạn như xoay khớp cánh tay robot.

     • Kích thước 7 (φ20): Công suất mô-men xoắn 0,9N·m, hoàn toàn phù hợp với các trạm định vị chỉ mục và trạm lật phôi gia công có tải trọng vừa và nhỏ (3~5kg).

     • Cỡ 20 (φ30): Công suất mô-men xoắn cao 2,9N·m, áp dụng cho các nhiệm vụ định vị quay hạng nặng có tải trọng trung bình (5~10kg).

  4.2 Lựa chọn góc và độ chính xác

     • Góc xoay 90°: Được thiết kế để lật góc phải và chuyển hướng, được sử dụng rộng rãi trong việc tải/dỡ phôi và định vị lái 90°.

     • Góc xoay 180°: Thích hợp cho việc quay nửa chu kỳ và lật phôi, thực hiện định vị ngược 180° và chuyển đổi trạm hai chiều.

     • Nâng cấp có độ chính xác cao: Chọn dòng MSUA cho các yêu cầu về độ chính xác cực cao với độ chính xác rung lắc của bệ ≤0,03mm.

  4.3 Cấu hình công tắc từ

     • MSUB (Không có từ tính): Phiên bản tiết kiệm cơ bản không có vòng từ, tiết kiệm chi phí cho chuyển động tuần hoàn đơn giản không có nhu cầu phản hồi tín hiệu.

     • MDSUB (Từ tính): Vòng từ tích hợp, tương thích với các công tắc từ D-T791/D-T792 với các vị trí cảm biến có thể điều chỉnh tùy ý, hỗ trợ điều khiển liên kết tín hiệu PLC tự động.

5. Các kịch bản ứng dụng điển hình

     • Hệ thống robot chính xác: Áp dụng cho việc xoay khớp robot nhỏ và chuyển động của bộ phận tác động cuối, có trọng lượng nhẹ, kích thước nhỏ gọn và khả năng lặp lại định vị cao.

     • Trạm lập chỉ mục tự động: Hoàn hảo để lập chỉ mục, định vị phát hiện và định vị trạm lắp ráp chính xác 90°/180° trong ngành công nghiệp điện tử và thiết bị gia dụng nhỏ.

     • Lật & điều khiển phôi: Lý tưởng cho việc lật và chuyển hướng của phôi gia công có tải trọng nhẹ (<10kg) trên dây chuyền băng tải, đạt được độ phản hồi bằng 0 và chuyển động quay trơn tru ít va chạm.

     • Nền tảng quay nhỏ: Được sử dụng rộng rãi trong các nền tảng quay vi mô, xoay trạm in nhãn và đánh dấu, với khả năng lắp đặt linh hoạt và độ khó bảo trì thấp.

6. So sánh nhanh dòng MSUB và CRB2/CRBU2

7. Hướng dẫn lựa chọn nhanh 3 bước

     1. Lựa chọn kích thước: Tính mô men xoắn theo trọng lượng phôi và bán kính quay với hệ số an toàn ≥2. Chọn Size 1 cho tải trọng 1kg, Size 3 cho 1~3kg, Size 7 cho 3~5kg, Size 20 cho 5~10kg.

     2. Lựa chọn góc: Chọn góc xoay 90° để lật và lái theo góc vuông; chọn góc xoay 180° để lật nửa chu kỳ và định vị ngược lại.

     3. Lựa chọn chức năng: Chọn MDSUB có vòng từ để phản hồi tín hiệu và liên kết PLC; nâng cấp lên dòng MSUA để đáp ứng nhu cầu định vị có độ chính xác cực cao.

Tóm tắt một câu

     Xy lanh quay cánh gạt nhỏ gọn dòng SOLH MSUB có thiết kế bàn tích hợp có độ chính xác cao, góc xoay có thể điều chỉnh và khả năng chịu tải cao, cung cấp các giải pháp quay chính xác có độ phản ứng thấp, độ ổn định cao và tiết kiệm không gian cho trạm lật và lập chỉ mục tự động tải nhẹ ở mức 10kg.
