Dụng cụ kẹp quay tích hợp dòng MRHQ (Loại cánh gạt, Kẹp & Xoay tất cả trong một)

Thương hiệu: SOLH của Richge Technology

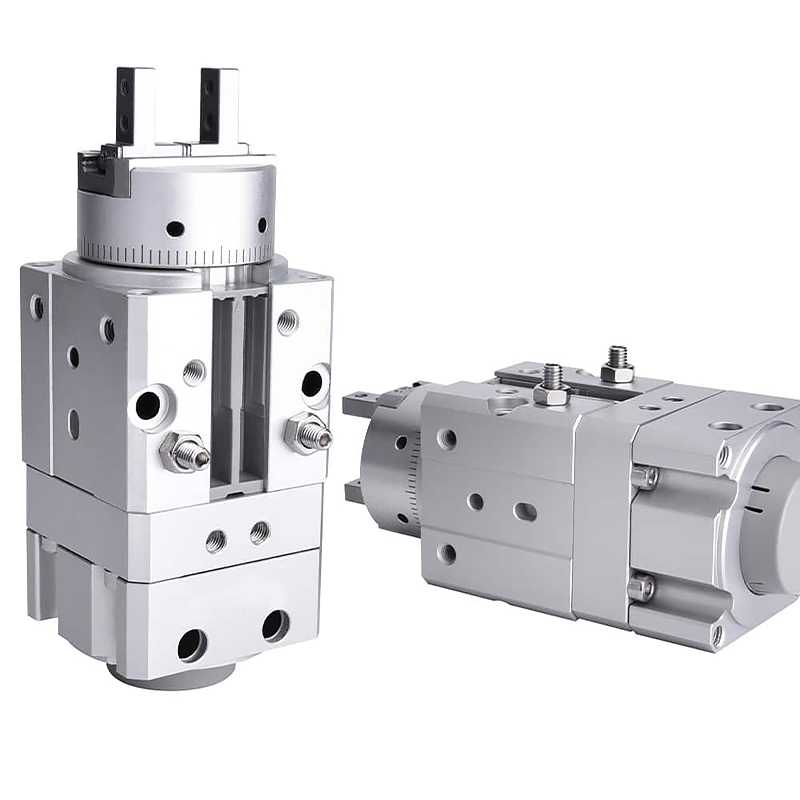

Tổng quan về sản phẩm

     Dòng SOLH MRHQ là thiết bị truyền động tích hợp kết hợp xi lanh quay kiểu cánh gạt và bộ kẹp 2 hàm song song. Ưu điểm cốt lõi: cấu trúc tích hợp siêu nhỏ gọn, góc xoay 90° / 180° tiêu chuẩn, điều chỉnh tinh chỉnh góc ±10°, lắp đa năng 5 hướng, vận hành tốc độ cao và độ chính xác cao. Đây là giải pháp ưu tiên cho việc kẹp, lật phôi gia công có tải trọng nhẹ và trung bình, thay đổi hướng đường truyền và các trạm trong không gian hạn chế. Thay thế sự kết hợp rời rạc của bàn quay + kẹp riêng biệt để đơn giản hóa việc bố trí cơ khí.

Cấu trúc cốt lõi và tính năng làm việc

     -- Nguyên lý hoạt động: Bộ phận quay cánh gạt tích hợp dẫn động trục quay đầu ra, khớp với bộ kẹp song song tích hợp. Cấu trúc một mảnh không có dấu ngoặc kết nối bổ sung.

     -- Ưu điểm tích hợp: Chiều dài tổng thể được rút ngắn khoảng ~20% so với bàn xoay tách đôi + cụm kẹp. Tránh đung đưa và kéo ống/cáp trong khi quay để chuyển động mượt mà hơn và phản hồi nhanh hơn.

     -- Điều chỉnh góc xoay: Phiên bản tiêu chuẩn 90° và 180°. Vít chặn cuối cho phép điều chỉnh tổng cộng ±10° (±5° ở mỗi đầu) để đáp ứng yêu cầu định vị nhiều góc.

     -- Lắp đặt linh hoạt: 5 mặt lắp (2 mặt cuối hướng trục + 3 mặt bên). Định vị các vấu trên các lỗ chốt định vị trên/dưới và bên để định tâm nhanh chóng và lắp ráp dễ dàng.

     -- Chất liệu & Độ bền: Thân nhôm anod hóa cứng, vòng đệm cánh gạt chống mài mòn và hàm bằng thép không gỉ. Tuổi thọ cơ khí ≥5 triệu chu kỳ, ổn định cho dây chuyền tự động tần số cao.

     -- Khả năng tương thích cảm biến: Nhà máy được trang bị vòng từ. Hỗ trợ tối đa bốn công tắc từ: hai để phát hiện giới hạn quay và hai cho phản hồi mở/đóng hàm để thực hiện điều khiển vị trí vòng kín hoàn toàn.

Quy tắc mã hóa mô hình hoàn chỉnh

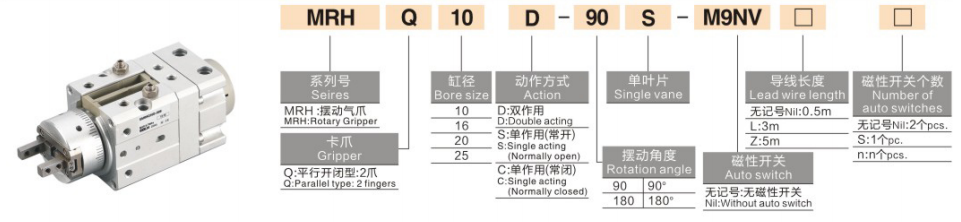

 1. Ví dụ mẫu: MRHQ16D-90S-M9B

  2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- MRHQ10D-90S: Lỗ khoan 10, hàm tác động kép, xoay 90°, bộ quay một cánh, không có công tắc

     -- MRHQ25D-180S-M9BW: Lỗ khoan 25, xoay 180°, trang bị công tắc từ M9BW

Thông số kỹ thuật lõi phổ quát (Áp suất thử nghiệm: 0,5MPa)

Lợi thế cạnh tranh cốt lõi

  1. Cấu trúc tất cả trong một nhỏ gọn, tiết kiệm không gian và chuyển động ổn định

     -- Chức năng kẹp và xoay kết hợp giúp giảm kích thước tổng thể, loại bỏ lực cản của cáp/ống trong khi xoay, lý tưởng cho các hốc thiết bị hẹp.

  2. Xoay 90° / 180° tiêu chuẩn với khả năng điều chỉnh góc tinh tế

     - Phạm vi xoay có thể điều chỉnh ±10°, thích hợp cho quá trình lật phôi, chuyển hướng và định vị đa góc.

  3. Gắn 5 hướng + cấu trúc định vị chính xác

     -- Việc lắp đặt đa hướng dọc trục và ngang, định vị các trùm và lỗ chốt giúp đơn giản hóa việc định tâm và rút ngắn thời gian vận hành.

  4. Tần số cao và độ chính xác cao cho tải nhẹ/trung bình

     - Độ chính xác lặp lại hàm ± 0,01mm, chu kỳ hàm lên tới 180cpm; được thiết kế cho các phôi có trọng lượng từ 0,1 ~ 5kg.

  5. Giám sát cảm biến đa điểm cho khóa liên động PLC

     -- Có thể gắn tối đa bốn công tắc từ để giám sát đồng thời các vị trí giới hạn quay và trạng thái đóng/mở hàm để điều khiển tuần tự tự động.

Phương pháp lắp đặt & Ứng dụng công nghiệp điển hình

  1. Tùy chọn lắp đặt

     -- Lắp ngang theo trục: Thay đổi hướng phôi trên dây chuyền lắp ráp

     -- Lắp dọc theo chiều dọc: Tải lên xuống cộng với tác động quay vòng cho máy công cụ

     -- Gắn bên hông: Kẹp và lật bên trong các trạm hạn chế

  2. Các kịch bản ứng dụng điển hình

     -- 3C & Điện tử: Kẹp và lật vỏ điện thoại, nắp pin và các linh kiện chính xác thu nhỏ

     -- Linh kiện ô tô: Vận chuyển các bộ phận nhựa nội thất, chi tiết cao su và vật đúc nhỏ

     -- Bao bì & Hậu cần: Thay đổi hướng đi cho hộp nhỏ, pallet và vật liệu đóng gói

     -- Tự động hóa chung: Chuyển trạm, xoay phôi 180° và lắp ráp định vị

Hướng dẫn lựa chọn nhanh 3 bước

  1. Lựa chọn lỗ khoan dựa trên khối lượng phôi

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. Duy trì biên độ an toàn tối thiểu 30%.

  2. Xác nhận góc xoay

     -- Chọn 90S cho góc quay 90°; chọn 180S để lật 180°. Chọn MRHQ nếu cần điều chỉnh tinh chỉnh hành trình quay.

  3. Kết hợp cấu hình

     -- Điều khiển vị trí vòng kín: Lắp bốn công tắc từ dòng M9 để theo dõi cả trạng thái quay và hàm.

     -- Bố trí lắp đặt hạn chế: Ưu tiên mô hình tích hợp MRHQ thay vì lắp ráp bàn xoay + kẹp gắp.

Tóm tắt một câu

     Bộ kẹp quay tích hợp kiểu cánh gạt SOLH MRHQ kết hợp kẹp hàm song song và chuyển động quay thành một thiết bị nhỏ gọn với góc xoay có thể điều chỉnh 90°/180° tiêu chuẩn, lắp 5 hướng và khả năng tương thích đa cảm biến; giải pháp tải nhẹ và trung bình hoàn hảo cho việc lật phôi, xếp/dỡ và chuyển hướng trên dây chuyền sản xuất tự động trong không gian hạn chế.
