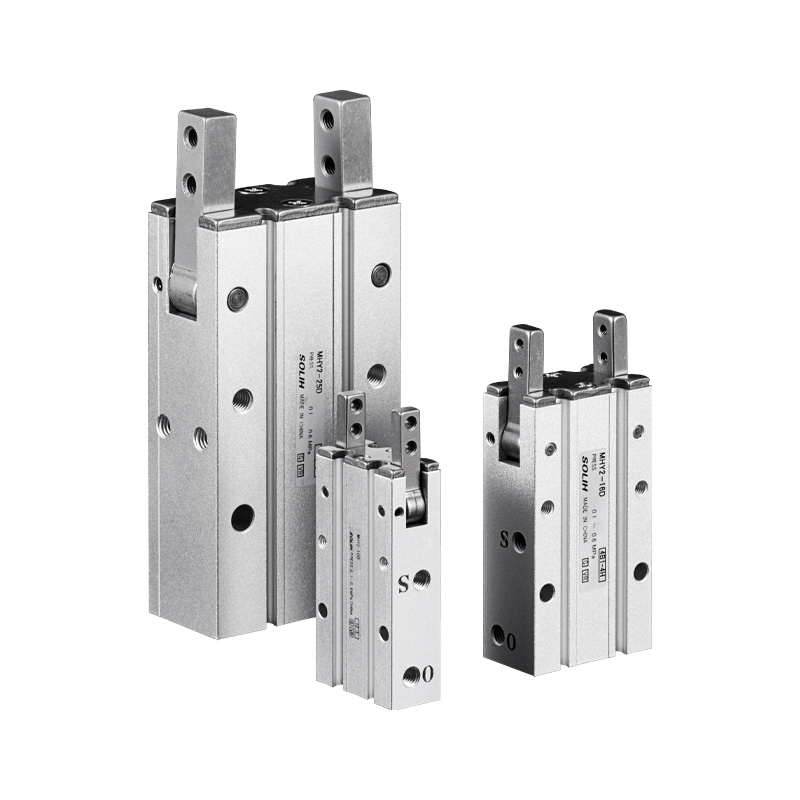

Bộ kẹp khí nén xoay bằng cam 180° dòng MHY2

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Dòng SOLH MHY2 là loại kẹp khí nén 2 hàm điều khiển bằng cam xoay rộng 180° tiêu chuẩn. Ưu điểm cốt lõi: góc mở cực lớn, cấu trúc nhỏ gọn nhẹ, cấu trúc chống bụi và định vị lặp lại ổn định. Lý tưởng cho việc xử lý phôi tròn và không đều, tự động tải/dỡ, lật và phân loại. Quỹ đạo chuyển động đơn giản cho phép gắp và thả dễ dàng mà không cần chuyển động cơ học phức tạp.

Cấu trúc cốt lõi & Nguyên tắc hoạt động

     -- Hộp số: Cơ cấu cam (không phải bánh răng & thanh răng). Cụm cam đẩy piston kép dẫn động hai hàm đồng bộ. Góc mở tối đa 180°, vị trí đóng quá mức -3° để giữ chống lỏng. Xoay đồng bộ mượt mà mà không bị lệch hàm.

     -- Cấu tạo: Thân máy bằng hợp kim nhôm, ngàm thép không gỉ tiêu chuẩn, vòng từ tính tích hợp, khe gắn công tắc từ bốn phía. Lỗ gắn có sẵn ở mặt dưới và mặt bên. Thiết kế khe hở hẹp ngăn bụi và mảnh vụn xâm nhập vào cơ chế bên trong.

     -- Chế độ hoạt động: Chỉ tác động kép (D), không có biến thể NO/NC tác động đơn. Điều khiển không khí hai chiều với tốc độ đóng/mở có thể điều chỉnh.

     -- Độ chính xác định vị: Lặp lại độ chính xác định vị ± 0,02mm với góc xoay nhất quán.

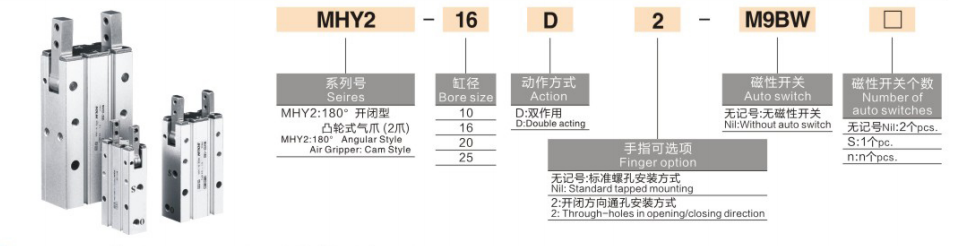

Quy tắc mã hóa mô hình hoàn chỉnh

  1. Ví dụ mẫu: MHY2-16D-S-M9BW

  2. Tham chiếu đơn hàng tiêu chuẩn

     MHY2-20D-S-M9BW: Bore 20, tác động kép, tích hợp vòng từ, công tắc từ M9B kèm cáp 1m.

Thông số kỹ thuật lõi phổ quát

Dữ liệu mô-men xoắn và lực kẹp (0,5MPa, Khoảng cách kẹp tham chiếu L=35mm)

     Lưu ý quan trọng: Lực kẹp hiệu quả giảm khi khoảng cách kẹp L tăng lên. Xác minh mô-men xoắn tải là bắt buộc trong quá trình lựa chọn.

Kịch bản ứng dụng ưa thích

  ✅ Chọn MHY2 nếu:

     -- Yêu cầu độ mở cực rộng 180° cho các ống hình trụ, các bộ phận có hình dạng không đều, các trạm bốc/dỡ & lật

     -- Bộ điều khiển cuối robot nhỏ gọn có tải trọng nhẹ, ưu tiên thiết kế gọn nhẹ

     -- Môi trường nhà xưởng nhiều bụi bẩn, yêu cầu cấu trúc bên trong chống nhiễm bẩn

     -- Cần giải pháp thay thế khi kẹp song song MHZ2 không thể kẹp các phôi không đều có đường kính lớn

  ❌ Không khuyến khích, chọn model thay thế:

     -- Cần một tác động giữ tắt nguồn thường mở / thường đóng → Chọn bộ kẹp xoay bánh răng MHW2

     -- Yêu cầu lỗ khoan lớn hơn 25 mm và lực kẹp lớn → Chọn dòng MHW2 (lỗ khoan tối đa lên tới 40)

     -- Kẹp tuyến tính song song thuần túy với hành trình mở nhỏ → Chọn kẹp gắp song song MHZ2

Nguyên tắc lựa chọn chính

     -- Chọn lỗ khoan theo đường kính phôi & kích thước ngoài: 10(nhỏ) →16 →20 →25(vừa-lớn)

     -- Thêm hậu tố -S vòng từ cộng với công tắc từ dòng M9 để phản hồi vị trí PLC

     -- Lựa chọn lắp đặt: trống cho lỗ ren tiêu chuẩn; hậu tố -2 để lắp đặt xuyên lỗ phù hợp cho việc lắp ráp bệ và giá đỡ

     -- Kiểm tra tải: Giữ khoảng cách kẹp L ≤35mm; duy trì hệ số an toàn ≥1,5 đối với mô-men xoắn và lực kẹp

Tóm tắt một câu

     Bộ kẹp khí nén xoay 180° dẫn động bằng cam SOLH MHY2 sử dụng cấu trúc truyền động cam chống bụi, chỉ tác động kép, độ chính xác lặp lại ±0,02mm với công tắc từ tính tùy chọn và giá đỡ xuyên lỗ, giải pháp nhỏ gọn nhẹ để gắp, lật và phân loại phôi tròn có đường kính lớn và không đều trên thiết bị tự động hóa robot thu nhỏ.
