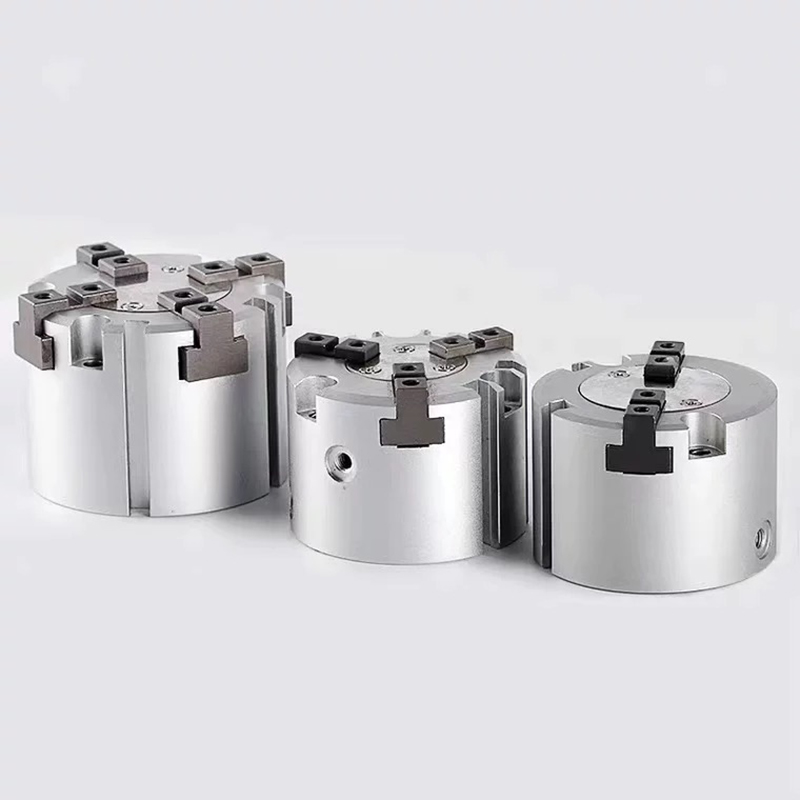

Bộ kẹp khí nén đồng tâm dòng MHS3 / MHS4 (Mâm cặp định tâm Wedge Cam Hollow)

Thương hiệu: SOLH của Richge Technology

Tổng quan về loạt phim

     -- MHS3: Bộ kẹp song song đồng tâm 3 hàm dẫn động bằng cam nêm. Được thiết kế để kẹp trục, đĩa và phôi tròn có độ đồng trục cực cao.

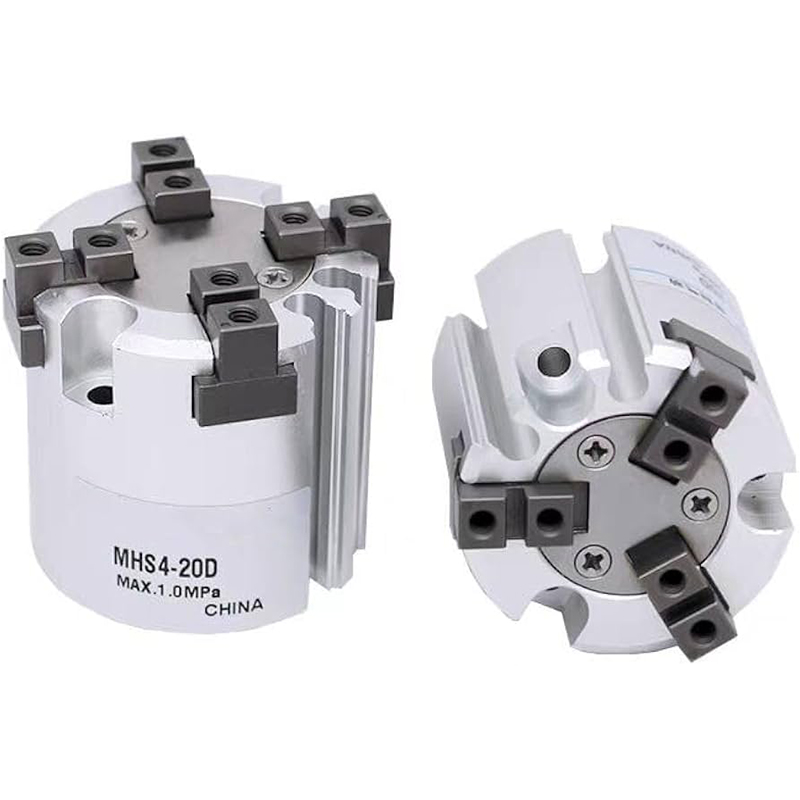

     -- MHS4: Bộ kẹp song song trực giao 4 hàm dành cho các bộ phận hình vuông, hình chữ nhật và không đều, kẹp ổn định để chống lệch và nghiêng.

     -- Chế độ truyền động: Tác động kép (D) theo tiêu chuẩn; tác động đơn thường đóng / thường mở tùy chọn.

     -- Cấu trúc: Truyền động cam nêm, vòng từ tính tích hợp, lỗ khoan trung tâm xuyên suốt, kết cấu chống mài mòn có độ cứng cao, vận hành không dầu.

     -- Độ chính xác của vị trí: Độ chính xác định vị lặp lại ± 0,01mm, định vị trung tâm nhất quán mà không bị lệch.

Ưu điểm về kết cấu cốt lõi

  1. Cam nêm tự định tâm có độ chính xác cao

     - Tất cả các hàm đóng mở đồng bộ chia sẻ điểm trung tâm giống hệt nhau; các bộ phận hình tròn nhận ra sự định tâm tự động mà không bị lệch tâm.

  2. Lỗ rỗng trung tâm

     -- Cho phép định tuyến ống dẫn khí, cáp quang hoặc chân đẩy; thích hợp cho các phôi gia công tay áo, các bộ phận trục và các quy trình đột dập kiểu xuyên suốt.

  3. Thân máy nhẹ nhỏ gọn

     -- Chiều cao tổng thể nhỏ, lý tưởng cho bố trí lắp đặt dày đặc trên bộ phận tác động cuối của robot.

  4. Sức đề kháng mạnh mẽ đối với lực bên

     -- Hoàn hảo cho các hoạt động lắp ép, cắm và tải máy công cụ với lực tải bên ngoài.

  5. Vòng từ tích hợp cho mọi kích cỡ lỗ khoan

     -- Tương thích với các công tắc từ dòng M9B/M9BW để phát hiện trạng thái đóng/mở hoàn toàn.

  6. Phạm vi lỗ khoan hoàn chỉnh: φ16 / 20/25/32/40/50/63/80/100/125mm

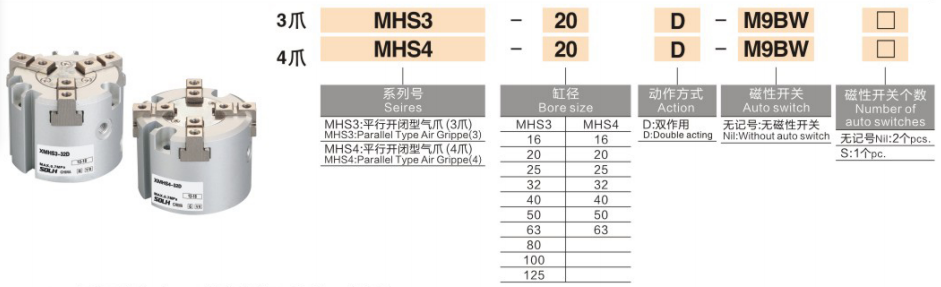

Quy tắc đặt tên mô hình hoàn chỉnh

  1. Ví dụ về mẫu: MHS3-32D-M9BW

  2. Ví dụ tham khảo đơn hàng tiêu chuẩn

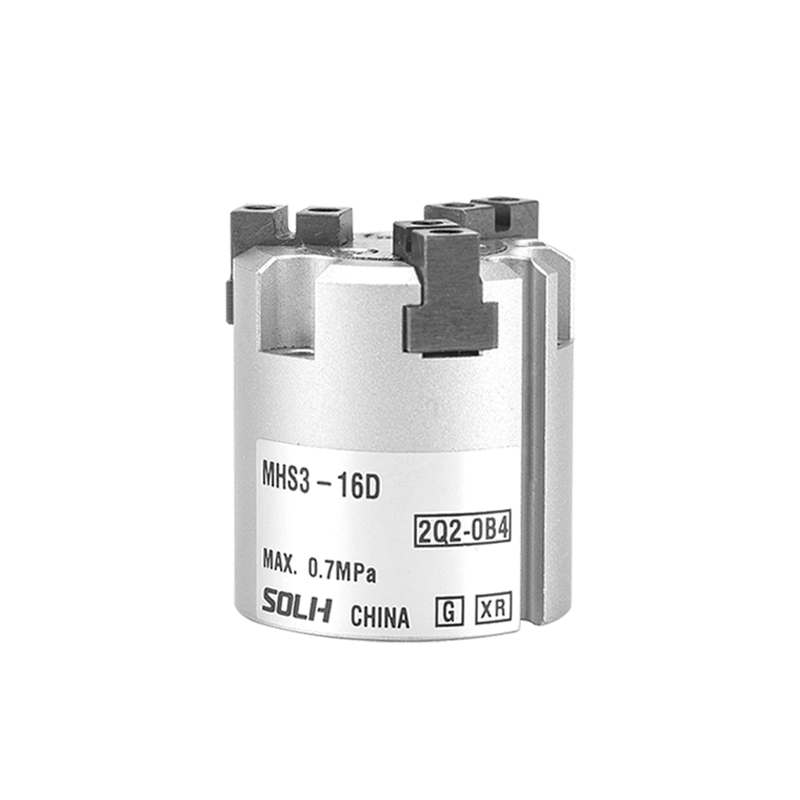

     -- MHS3-25D: 3 hàm, φ25, tác động kép, không có công tắc từ

     -- MHS4-40D-2M9B: 4 hàm, φ40, tác động kép, trang bị công tắc từ M9B kép

Thông số kỹ thuật tiêu chuẩn chung (Áp suất thử nghiệm: 0,5MPa)

  1. Thông số chung

     -- Phạm vi áp suất hoạt động: 0,15 ~ 0,6 MPa

     -- Nhiệt độ môi trường: -10 ~ 60oC (không đóng băng bên trong đường ống dẫn khí)

     - Tần số hoạt động tối đa: 120 chu kỳ mỗi phút

     -- Độ chính xác định vị lặp lại: ± 0,01 mm

     -- Bôi trơn: Thiết kế không dầu, phù hợp với môi trường sản xuất sạch

  2. Lực kẹp & Bảng hành trình một bên

So sánh lựa chọn: MHS3 VS MHS4

Phương pháp lắp đặt & Kịch bản ứng dụng điển hình

  1. Tùy chọn lắp đặt

     -- Được cố định thông qua vít mặt cuối + chốt định vị bên, phổ biến cho việc lắp đặt robot EOAT

     -- Lỗ khoan trung tâm cho phép phóng chốt đẩy; hỗ trợ cả mở rộng bên trong và kẹp bên ngoài

  2. Ứng dụng công nghiệp điển hình

     -- Xếp dỡ máy công cụ: Trục kẹp và đĩa phôi

     -- 3C Electronics: Thiết bị đầu cuối tròn, chip vuông, xử lý phần cứng thu nhỏ

     -- Công nghiệp đóng gói: Thân chai, định vị vật liệu dạng ống và hình trụ

     -- Quy trình lắp ráp & lắp ép: Ép vòng bi, lắp ống bọc trục, lắp ráp đồng tâm

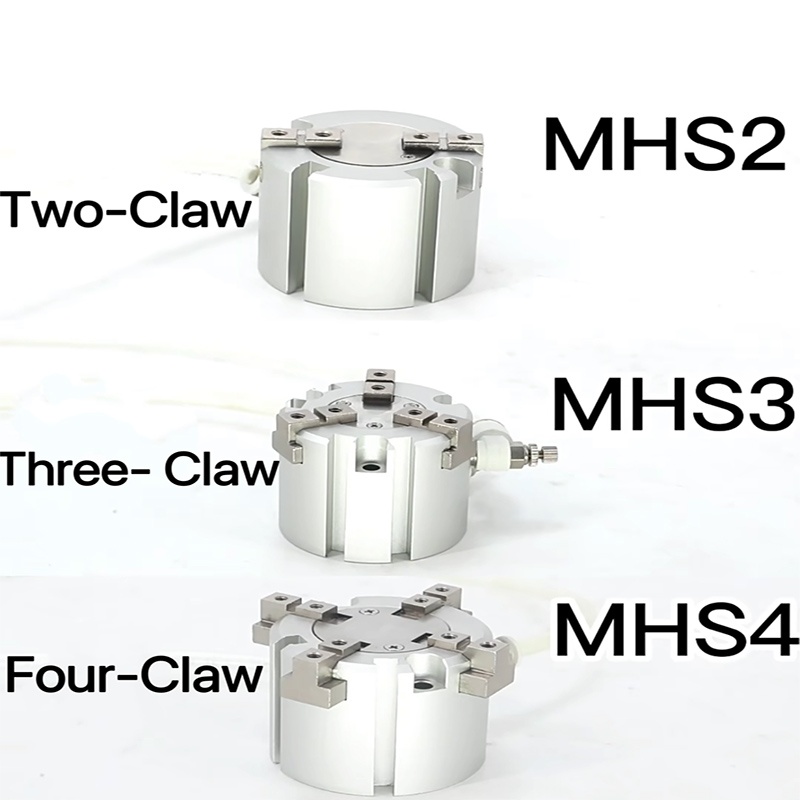

Phân loại sản phẩm dòng MHS đầy đủ

     -- MHS2: 2 hàm song song — dành cho tấm phẳng và phôi phẳng

     -- MHS3: 3 vấu đồng tâm — giải pháp ưu tiên cho tất cả các bộ phận hình tròn

     -- MHS4: 4 vấu trực giao — giải pháp ưu tiên cho các chi tiết hình vuông và hình chữ nhật

     -- MHSJ3: Được trang bị tấm che bụi — dành cho môi trường nhà xưởng khắc nghiệt nhiều bụi bặm

     -- MHSH3: Lỗ rỗng mở rộng — dành riêng cho xử lý xuyên suốt liên tục

Tóm tắt một câu

     Bộ kẹp khí nén rỗng tự định tâm cam nêm 3 hàm SOLH MHS3 và MHS4 4 hàm mang lại khả năng định vị đồng tâm có độ chính xác cao ± 0,01mm với cấu hình tác động đơn/kép tùy chọn và lỗ xuyên tâm, tương thích với các công tắc từ dòng M9; MHS3 cho các bộ phận trục/đĩa tròn, MHS4 cho các bộ phận hình vuông và hình chữ nhật, được sử dụng rộng rãi trong các trạm nạp máy công cụ, tự động hóa 3C và các trạm lắp ráp phù hợp với máy ép chính xác.
