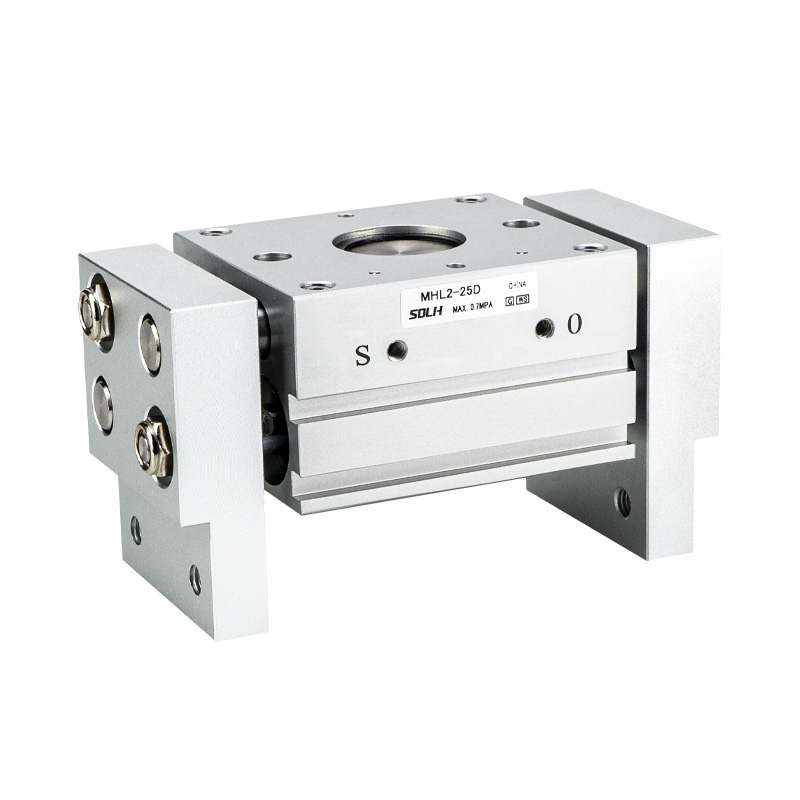

Bộ kẹp khí nén song song mở rộng dòng MHL2

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

      Dòng SOLH MHL2 là loại kẹp song song đồng bộ với thanh răng và bánh răng hành trình rộng. Ưu điểm cốt lõi: lực kẹp mạnh mẽ, hành trình mở cực rộng, độ cứng kết cấu cao và các tùy chọn lắp đặt linh hoạt. Thích hợp cho việc vận chuyển phôi nặng và lớn, kẹp chi tiết có kích thước rộng và kẹp song song với tải trọng cao. Được áp dụng rộng rãi trong việc bốc/dỡ tự động, đồ đạc máy công cụ và máy đóng gói.

Cấu trúc cốt lõi & Nguyên tắc làm việc

     -- Truyền động: Cơ cấu giá đỡ & bánh răng đảm bảo chuyển động hàm đồng bộ mà không bị lệch; Bố trí piston kép mang lại lực kẹp mạnh mẽ trong phạm vi nhỏ gọn.

     -- Cấu tạo: Thân máy bằng hợp kim nhôm, hàm thép không gỉ, tích hợp vòng từ. Tất cả các trục quay đều sử dụng vòng bi nhựa ngâm dầu cộng với phớt gạt bụi tích hợp, khả năng chống bụi tốt và tuổi thọ kéo dài.

     -- Chế độ hoạt động: Chỉ tác động kép (D), không có biến thể tác động đơn lẻ. Tích hợp van tiết lưu có thể điều chỉnh để kiểm soát tốc độ mượt mà. Bốn khe gắn công tắc từ tính để bố trí phát hiện vị trí linh hoạt.

     -- Lựa chọn hành trình: 3 hành trình tiêu chuẩn trên mỗi lỗ khoan: D (Ngắn) / D1 (Trung bình) / D2 (Dài), tương thích với kẹp đường kính ngoài và kẹp đường kính trong cho các chiều rộng phôi khác nhau.

     -- Độ chính xác của vị trí: Độ chính xác định vị lặp lại ± 0,1mm, hiệu suất kẹp ổn định trong điều kiện tải nặng.

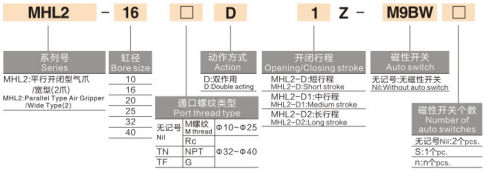

Quy tắc mã hóa mô hình hoàn chỉnh

  1. Ví dụ về mẫu: MHL2-32D2-TF-M9BW

  2. Tham chiếu đơn hàng tiêu chuẩn

  MHL2-40D2-TF-M9BL Bore 40, hành trình dài D2, cổng ren G, nam châm tích hợp, switch M9B kèm cáp 3m.

Thông số kỹ thuật lõi phổ quát

Bảng tham chiếu hành trình và lực kẹp (0,5MPa, Điểm kẹp tiêu chuẩn)

⚠️ Lưu ý: Khoảng cách kẹp tham khảo: 40mm cho ø10~25; 80mm cho ø32~40. Lực kẹp hiệu quả giảm khi độ mở rộng hàm tăng. Hệ số an toàn ≥1,5 phải được bảo lưu trong quá trình xác minh tải.

Kịch bản ứng dụng ưa thích cho MHL2

     -- Các phôi nặng / quá khổ đòi hỏi lực kẹp mạnh và hành trình mở rộng, chẳng hạn như ống, tấm và khay vật liệu nặng

     -- Các ứng dụng yêu cầu chuyển động song song đồng bộ không bị lệch, với bố trí lắp đa hướng linh hoạt

     -- Điều kiện làm việc khắc nghiệt dễ bị bụi bẩn (tải dụng cụ máy, xử lý bộ phận đúc), yêu cầu khả năng chống bụi đáng tin cậy và tuổi thọ dài

     -- Hệ thống cần cả kẹp đường kính ngoài và kẹp đường kính trong, tương thích với nhiều kích cỡ bộ phận thông qua tùy chọn 3 hành trình

Hướng dẫn lựa chọn và áp dụng khóa

     -- Xác định tải trọng trước khi lựa chọn lỗ khoan: Tính toán lực kẹp cần thiết dựa trên trọng lượng phôi, chiều dài mở rộng hàm và hệ số an toàn ≥1,5, sau đó căn chỉnh kích thước lỗ khoan tương ứng.

     -- Chọn hành trình theo chiều rộng phôi: Trình tự ưu tiên D(ngắn) → D1(trung bình) → D2(dài), tránh hành trình thừa quá mức.

     -- Phát hiện vị trí: Trang bị công tắc từ dòng D-M9□ (NPN/PNP/không tiếp xúc) để phản hồi đóng/mở hàm; bốn khe gắn cho phép sắp xếp linh hoạt.

     -- Cấu hình lắp đặt và cổng: ø10~25 sử dụng M5×0,8; ø32~40 chọn Rc1/8 với ren TN/TF/NPT. Chọn đế gắn ren / xuyên / bên theo bề mặt lắp đặt.

     -- Bảo vệ & bảo trì bụi: Máy quét bụi tích hợp tiêu chuẩn. Thêm phiên bản tùy chỉnh chống bụi -X85/-X86 cho môi trường nhiều bụi; thường xuyên làm sạch vòng bi và vòng đệm.

Tóm tắt một câu

     Bộ kẹp khí nén song song hành trình rộng của giá đỡ & bánh răng SOLH MHL2 mang lại lực kẹp nặng với ba tùy chọn hành trình, cấu trúc chống bụi tích hợp và lắp theo nhiều hướng, tương thích với bộ kẹp có đường kính ngoài và trong, bộ kẹp hạng nặng lý tưởng để nạp máy công cụ, xử lý đĩa & khay và thiết bị tự động hóa đóng gói.
