Giới thiệu sản phẩm đầy đủ của Bộ kẹp khí nén góc xoay dòng SOLH MHC2

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

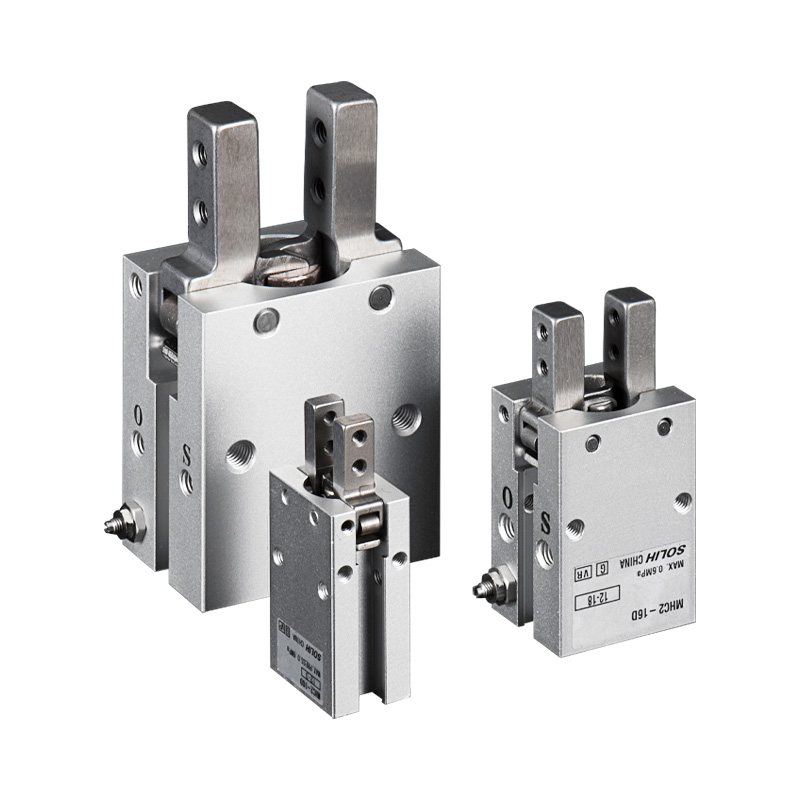

     Dòng SOLH MHC2 là loại kẹp khí nén 2 hàm góc xoay tiêu chuẩn. Được dẫn động bởi cơ cấu rocker đẩy piston kép, các hàm quay quanh điểm trục dưới cùng thay vì di chuyển song song tuyến tính. Góc xoay hàm tối đa: 30°. Kích thước lỗ khoan có sẵn: 6/10/16/20/25 mm. Hai biến thể hoạt động: tác động kép (D) và tác động đơn thường mở (S). Van tiết lưu có thể điều chỉnh tích hợp để điều chỉnh tốc độ. Tương thích với các công tắc từ dòng M9BW để phản hồi trạng thái đóng/mở. Trao đổi chiều trực tiếp với MHC2 nhập khẩu

     Bổ sung cho bộ kẹp song song MHZ2: MHZ2 = dịch chuyển tuyến tính của hàm; MHC2 = hàm xoay quay. Lý tưởng cho không gian lắp đặt có chiều sâu hẹp và các ứng dụng gắp phôi bên ngoài.

Quy tắc mã hóa mô hình hoàn chỉnh

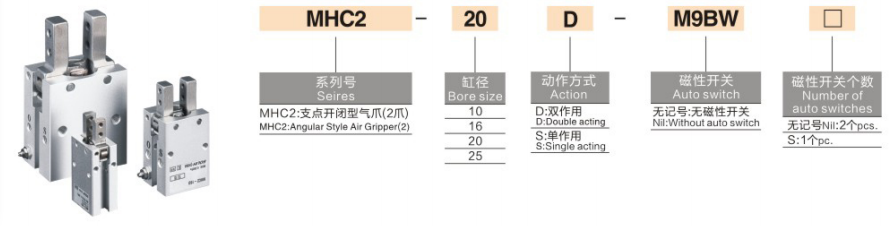

  1. Định dạng: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: Mã dòng, kẹp góc trục tiêu chuẩn

     -- 16: Kích thước lỗ khoan: 6 / 10 / 16 / 20 / 25 mm

     -- Chế độ hoạt động

       * D: Tác động kép — Kẹp cấp khí, xả khí ngược; mô-men xoắn kẹp cao, loại phổ thông chủ đạo

       * S: Tác động đơn KHÔNG Thường mở — Kẹp cấp khí; lò xo tự động nhả phôi khi cắt không khí

         Lưu ý: MHC2 tiêu chuẩn KHÔNG cung cấp biến thể tác động đơn thường đóng (NC)

     -- Đoạn giữa: Tùy chọn thân máy (biến thể thân ngắn / cổng cuối MHCA2; trống = mẫu cơ sở cổng bên tiêu chuẩn)

     -- M9BW: Công tắc từ

        * Trống = Không có công tắc (vòng từ được cài đặt sẵn, chỉ có khe lắp đặt riêng)

        * M9BW / M9BL = công tắc từ trạng thái rắn đa năng để phản hồi vị trí

     -- Hậu tố: Số lượng công tắc từ

        * Trống = 2 chiếc tiêu chuẩn (phát hiện cả vị trí kẹp và vị trí nhả)

        * S = Chỉ có 1 công tắc từ duy nhất

  2. Ví dụ về lệnh tiêu chuẩn

    MHC2-16D-M9BW:Bộ kẹp trục góc tiêu chuẩn MHC2, lỗ khoan 16, tác động kép, 2 công tắc từ M9BW, thân cổng bên tiêu chuẩn.

Nguyên tắc làm việc & Lợi thế cạnh tranh cốt lõi

  1. Cơ chế xoay xoay Rocker

     Hàm xoay quanh trục dưới. Đầu hàm mở rộng ra ngoài khi mở. Hoàn hảo cho việc kẹp từ phía ngoài, nơi các dụng cụ kẹp song song có nguy cơ bị nhiễu cơ học do không gian có độ sâu không đủ. Phạm vi xoay: +30° ~ -10°.

  2. Truyền động Piston kép đối xứng

     Tạo mô-men xoắn kẹp lớn; cả hai hàm lắc đồng bộ với tải trọng cân bằng. Van tiết lưu một chiều tích hợp, không cần thêm phụ kiện điều khiển tốc độ để điều chỉnh tốc độ đóng/mở.

  3. Thân máy nhỏ gọn có chiều cao thấp

     Đường viền mỏng, phù hợp cho bộ phận điều khiển rô-bốt thu nhỏ và lắp đặt tủ chật hẹp.

  4. Vận hành không dầu

     Mỡ sử dụng lâu dài được đổ sẵn tại nhà máy, tương thích với khí nén khô được lọc để đạp xe liên tục.

  5. Sẵn sàng phát hiện vị trí từ tính

     Vòng từ tích hợp, phối hợp với các công tắc M9BW để truyền tín hiệu trạng thái hàm đến PLC để đánh giá sự hiện diện của phôi.

  6. Đế gắn đa hướng

     Xác định vị trí lỗ chốt và lỗ lắp ren trên bề mặt đáy; hỗ trợ gắn ngang và dọc. Vật cố định tùy chỉnh mở rộng có thể được lắp vào hàm.

Bảng thông số kỹ thuật chung thống nhất

Bảng mô men xoắn @0.5MPa (Đơn vị: N·m)

So sánh lựa chọn: Bộ kẹp góc MHC2 VS Bộ kẹp song song MHZ2

Hướng dẫn lựa chọn từng bước

  1. Lựa chọn chế độ hoạt động

     -- Tự động hóa hàng loạt liên tục 24h, yêu cầu mômen kẹp tối đa → D tác động kép (ưu tiên dòng chính)

     -- Trạm dập/ép nóng, tự động nhả phôi để tránh dập phôi sau khi mất điện → S tác động đơn KHÔNG

        Dòng tiêu chuẩn MHC2 không có kiểu giữ tắt nguồn NC. Nếu cần kẹp vĩnh viễn sau khi cắt điện, hãy chọn dòng MHZ2-C.

  2. Phán quyết về điều kiện làm việc

  ✅ Ưu tiên MHC2 nếu:

     -- Độ sâu thiết bị hạn chế; Bộ kẹp tuyến tính song song cản trở khung trong quá trình di chuyển

     -- Quá trình nạp bên, lấy phôi từ chu vi bên ngoài

     -- Kẹp bên ngoài dành cho vỏ nhựa nhỏ, nắp chai, các bộ phận dạng ống

     -- Robot mini EOAT yêu cầu khung kẹp siêu mỏng nhỏ gọn

  ❌ Chọn MHZ2 thay thế nếu:

     -- Phôi cần kẹp ổn định ở giữa mà không cần mômen quay

     -- Cần có vật cố định tùy chỉnh kéo dài (rủi ro suy giảm mô-men xoắn nghiêm trọng)

     -- Định vị lặp lại cực cao ± 0,01mm là bắt buộc

     - Yêu cầu kẹp vĩnh viễn khi tắt nguồn (NC thường đóng)

  3. Tùy chọn phát hiện tín hiệu

     -- Dây chuyền sản xuất hoàn toàn tự động với khả năng nhận dạng phôi PLC → Trang bị công tắc từ M9BW

     -- Bộ cố định thủ công đơn giản không có logic tự động → Model cơ bản không có công tắc

Kịch bản ứng dụng công nghiệp điển hình

     -- Tự động hóa 3C: Kẹp bên ngoài vỏ nhựa & đầu nối, lắp ráp linh kiện thu nhỏ

     -- Máy đóng gói: Bốc nắp chai, vận chuyển các hộp đựng vật liệu nhỏ theo chiều ngang

     -- Dụng cụ kiểm tra: Định vị bên ngoài cho phôi hình ống và hình trụ

     -- Bộ phận cuối robot mini để gắp và đặt bên trong không gian hạn chế

     -- Thiết bị phụ trợ ép phun: Tháo khuôn và gắp các chi tiết nhựa siêu nhỏ

Mạch khí nén phù hợp tiêu chuẩn

  1. Mạch 1: Mạch kẹp tác động kép chung

     Bộ dịch vụ không khí AFC → Van điện từ 4V210 5/2 → Ống PU6 → Bộ kẹp góc MHC2 (Công tắc M9BW được nối dây với đầu vào PLC)

  2. Mạch 2: Mạch an toàn mở thường hoạt động đơn (tự động nhả sau khi mất điện)

     -- Bộ điều chỉnh áp suất AR → Van điện từ 3V 3/2 → MHC2-XXS tác động đơn KHÔNG có kẹp

Phòng ngừa vận hành và bảo trì

     -- Lắp đặt bộ lọc không khí chính xác 5μm dòng AF ở thượng nguồn; bụi lọt vào khớp trục sẽ gây kẹt.

     -- Giảm thiểu chiều dài mở rộng cố định; đồ đạc dài hơn dẫn đến giảm lực hiệu quả nghiêm trọng và nguy cơ phôi bị trượt.

     - Tránh tải nặng lệch tâm; lực đơn phương làm tăng tốc độ mài mòn của chốt trụ.

     - Điều chỉnh tốc độ hàm dần dần bằng van tiết lưu tích hợp; tác động tốc độ cao nhanh chóng sẽ làm hỏng phôi.

     -- Phớt tiêu chuẩn không chịu được axit mạnh, kiềm và dung môi hữu cơ; phiên bản tùy chỉnh con dấu cao su flo cho môi trường ăn mòn.

Tóm tắt một câu

     Dụng cụ kẹp khí nén xoay góc xoay SOLH MHC2 sử dụng cơ cấu hàm quay rocker với các chế độ vận hành D/S và van tiết lưu tốc độ tích hợp, cấu hình thấp nhỏ gọn để kẹp quấn bên ngoài trong các trạm có độ sâu hẹp, tương thích với công tắc từ M9BW, được sử dụng rộng rãi cho nắp chai, vỏ nhựa và gắp thành phần nhỏ trên 3C, đóng gói và thiết bị tự động hóa robot thu nhỏ.
