Xi lanh tiêu chuẩn thanh giằng nhẹ dòng MBB

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

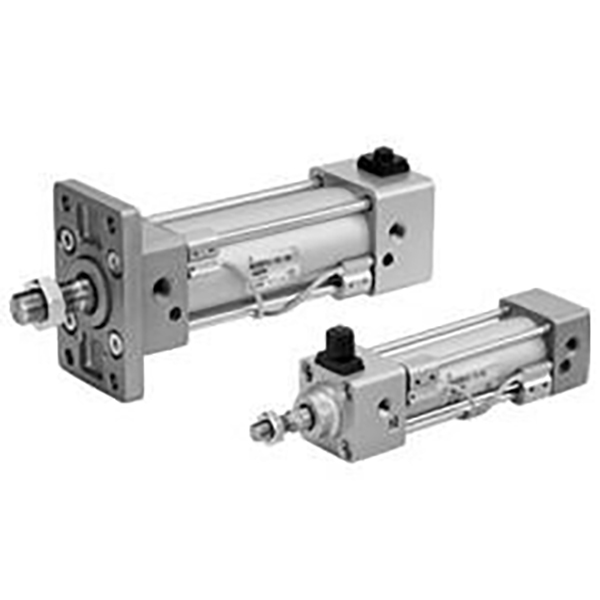

     Xi lanh tiêu chuẩn thanh giằng nhẹ dòng SOLH MBB (dòng MB-Z), phiên bản nâng cấp của dòng MB truyền thống với khả năng giảm trọng lượng 10%. Được trang bị nắp đầu vuông, đệm khí hai đầu có thể điều chỉnh và nhiều tùy chọn lắp đặt. Được sử dụng rộng rãi trong các thiết bị tự động hóa nói chung với điều kiện tốc độ trung bình, tần số cao và tải trung bình. Kích thước lắp đặt tuân theo tiêu chuẩn ISO 15552, có thể hoán đổi với các xi lanh thanh giằng của thương hiệu cạnh tranh.

Cấu trúc & tính năng cốt lõi

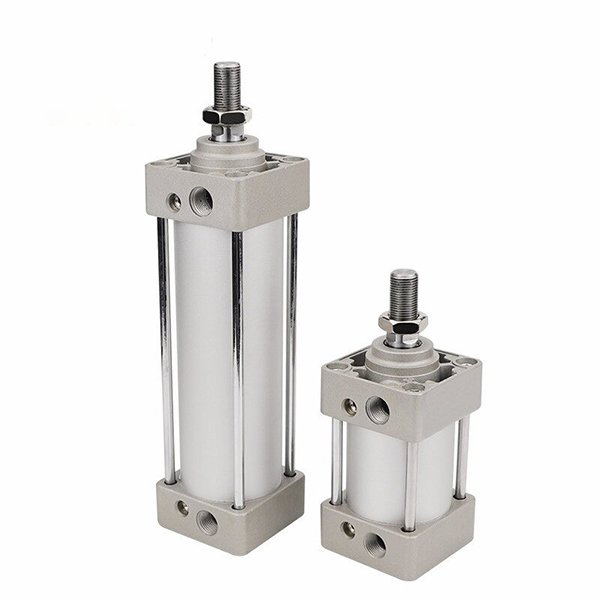

   1. Cấu trúc: Thùng nhôm tròn, thanh giằng bên trong, nắp đầu vuông, đệm khí có thể điều chỉnh ở cả hai đầu, độ cứng kết cấu cao.

   2. Chất liệu: Thùng nhôm anod cứng, nắp cuối đúc có độ bền cao, thanh piston mạ crom cứng, thanh giằng có độ bền kéo cao, chống mài mòn và tuổi thọ cao.

   3. Các biến thể hoạt động

     -- MBB: Thanh đơn tác động kép (không có nam châm tích hợp)

     -- MDBB: Thanh đơn tác động kép (vòng nam châm tích hợp cho công tắc tự động)

     -- MBW/MDBW: Thanh tác động kép, hiệu suất chống xoắn tuyệt vời

   4. Đệm: Đệm khí có thể điều chỉnh độc lập ở cả hai đầu, giảm hiệu quả tác động của thiết bị đầu cuối, độ rung và tiếng ồn.

   5. Lắp đặt cảm biến: Các rãnh được gia công sẵn cho các công tắc tự động từ tính M9B/A93/M9BW để phát hiện vị trí piston.

   6. Nâng cấp nhẹ: Hình dạng nắp cuối được tối ưu hóa, nhẹ hơn 10% so với mẫu MB cũ, lắp ráp và vận chuyển dễ dàng hơn.

   7. Khả năng tương thích tiêu chuẩn: Tiêu chuẩn lắp đặt ISO 15552, khả năng thay thế trực tiếp giữa các thương hiệu.

Quy tắc mã hóa mô hình hoàn chỉnh

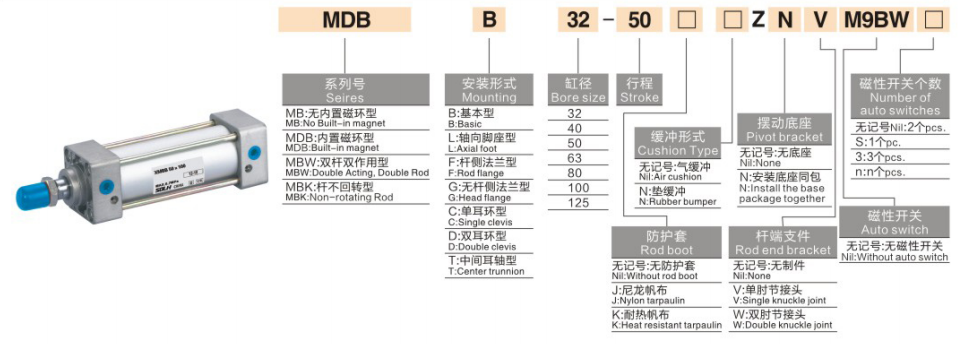

   1. Ví dụ về mẫu: MDBB40-100Z-M9BW

   2. Ví dụ về lệnh tiêu chuẩn

     -- MBB50-200Z: Bore50, đột quỵ200, model cơ bản nhẹ không có nam châm

     -- MDBB63-150Z-LB: Bore63, hành trình 150, tích hợp nam châm, gắn chân đế

     -- MDBB80-300Z-FA: Bore80, đột quỵ 300, lắp mặt bích thanh

Thông số kỹ thuật cốt lõi

Lực đẩy và lực kéo lý thuyết @0,5MPa (Thanh đơn, Đơn vị:N)

 1. MBB/MDBB tác động kép

Các loại lắp đặt & mô hình phái sinh

   1. Tùy chọn lắp đặt

     -- B Loại cơ bản: Lắp đặt trực tiếp qua nắp cuối qua các lỗ

     -- Chân đế LB: Lắp đặt theo chiều ngang ổn định cho tải nặng

     -- Mặt bích FA/FB: Mặt bích phía thanh/phía đầu để lắp thẳng đứng

     -- C/D Clevis: Khe đơn/đôi cho chuyển động xoay có bản lề

     -- T Trunnion: Giá đỡ trục giữa cho cơ chế quay vòng

   2. Chuỗi đạo hàm chính

     -- MBB/MDBB/MBW: Xi lanh thanh đơn không nam châm / nam châm & thanh đôi tiêu chuẩn

     -- MBK/MDBK: Xi lanh thanh truyền không quay để tránh xoắn thanh piston

     -- -XB6 Loại nhiệt độ cao: Phạm vi làm việc -20~+150oC

     -- -XC6 Thanh piston bằng thép không gỉ: Dành cho môi trường ẩm ướt và ăn mòn nhẹ

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan: Tính toán lực đẩy cần thiết từ tải trọng thực tế, dự trữ an toàn ≥50%. Ưu tiên MBB cho tự động hóa chung tải trung bình tốc độ trung bình.

   2. Xác nhận hành trình: Thêm giới hạn an toàn 10 ~ 20 mm để di chuyển hiệu quả. Hành trình tiêu chuẩn tối đa 1000mm, tùy chỉnh lên tới 1500mm.

   3. Kết hợp cấu hình

     - Phát hiện vị trí: Chọn kiểu nam châm tích hợp MDBB, khớp với các công tắc tự động M9B/A93.

     -- Lắp đặt: Chân đế LB cho tải nặng nằm ngang; Mặt bích FA được ưu tiên lắp đặt theo chiều dọc.

     -- Điều kiện đặc biệt: Chọn -XB6 cho nhiệt độ cao, -XC6 cho môi trường ăn mòn.

Tóm tắt một câu

     Xi lanh tiêu chuẩn thanh giằng nhẹ SOLH MBB tuân thủ ISO15552, được trang bị đệm khí có thể điều chỉnh và nhiều phương pháp lắp, bộ truyền động tuyến tính đa năng lý tưởng cho dây chuyền sản xuất tự động hóa tần số cao tải trung bình.
