Kiểu song song cơ học dòng HFP

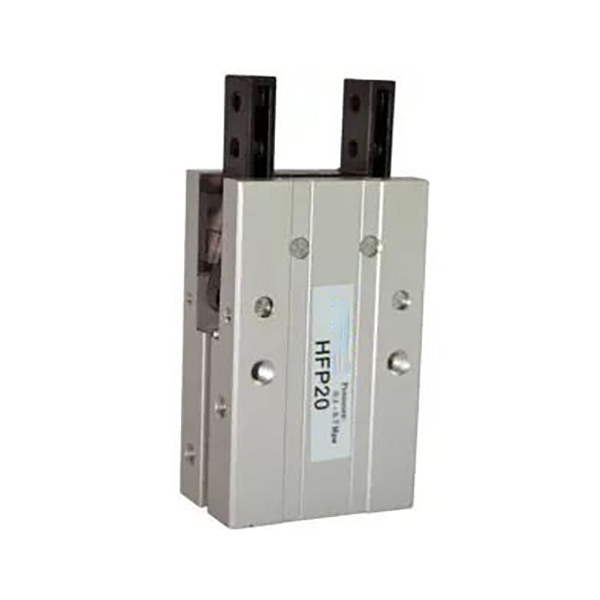

Bộ kẹp khí nén song song tiết kiệm loại đòn bẩy dòng HFP

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Dòng SOLH HFP sử dụng hộp số đòn bẩy cơ học để đóng và mở song song 2 hàm. Điểm mạnh cốt lõi: cơ cấu đòn bẩy đơn giản với giá cả cạnh tranh, hiệu suất kẹp ổn định, giá đỡ đa năng ba bên, nam châm lắp sẵn tại nhà máy và tuổi thọ cao chống mài mòn. Đây là giải pháp kẹp song song kinh tế chủ đạo dành cho các trạm tải/dỡ tần số cao tải nhẹ và các trạm tự động nhạy cảm với chi phí.

Cấu trúc cốt lõi và tính năng vận hành

     -- Nguyên lý làm việc: Piston đẩy cụm đòn bẩy dẫn động hai hàm chuyển động song song. Truyền động đòn bẩy cơ học thuần túy, ít linh kiện hơn, chi phí bảo trì thấp.

     -- Đặc tính lực: Hàm kẹp khi piston giãn ra và nhả ra khi rút lại. Lực kẹp cao hơn 20%~30% so với lực mở để giữ phôi an toàn hơn.

     -- Tính ổn định & chính xác: Bề mặt tiếp xúc lớn giữa hàm và thân chính giúp giảm rung và cải thiện độ chính xác của kẹp. Tấm tách kim loại cách ly các bề mặt ma sát để giảm độ mài mòn và kéo dài tuổi thọ.

     -- Lắp đặt linh hoạt: Ba mặt lắp (bên hông/dưới/phía sau). Các rãnh cảm biến tích hợp hỗ trợ lắp đặt công tắc từ trực tiếp mà không cần thêm giá đỡ.

     -- Chất liệu & Độ bền: Thân nhôm anod cứng, bộ phận cần gạt chống mài mòn và hàm bằng thép không gỉ. Tuổi thọ cơ học ≥5 triệu lần, thích hợp cho hoạt động tự động hóa tần số cao liên tục.

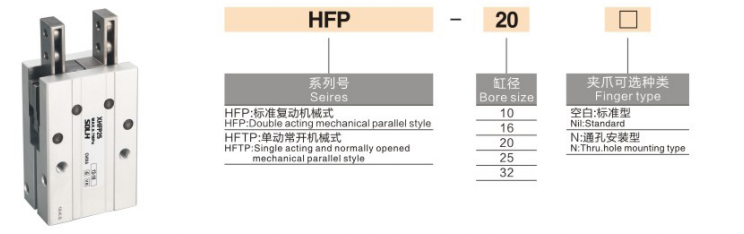

Quy tắc mã hóa mô hình hoàn chỉnh

  1. Ví dụ mẫu:HFP20+2CS1-G

 2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- HFP16: Lỗ khoan 16, model cơ bản tác động kép không có công tắc

     -- HFP25N: Lỗ khoan 25, phiên bản lắp xuyên lỗ

     -- HFP32+2CS1-G: Lỗ khoan 32, trang bị 2 công tắc từ CS1-G

Thông số kỹ thuật lõi phổ quát (Tác động kép @ 0,5MPa)

Lợi thế cạnh tranh cốt lõi

   1. Cấu trúc đòn bẩy hiệu suất chi phí tuyệt vời

     -- Hộp số cơ học đơn giản giúp giảm số lượng bộ phận. Hiệu suất gần bằng các loại kẹp song song cao cấp trong khi giá chỉ bằng 1/2~2/3 các mẫu loại ray dẫn hướng.

   2. Lực kẹp cao hơn giúp tăng cường độ an toàn

     -- Lực kẹp trong quá trình kéo lớn hơn 20%~30% so với lực nhả, giảm nguy cơ phôi bị trượt trong điều kiện tải nhẹ.

   3. Gắn phổ quát ba hướng

     -- Các lỗ gắn có sẵn ở mặt bên, mặt dưới và mặt sau, hỗ trợ lắp ráp ngang, dọc và bên để dễ dàng vận hành tại chỗ.

   4. Nam châm tích hợp, sẵn sàng cho việc lắp đặt cảm biến

     -- Nam châm vĩnh cửu được tích hợp theo tiêu chuẩn. Thân máy có rãnh trượt dành riêng cho công tắc CS1-G; không cần thêm giá đỡ.

   5. Thiết kế chống mài mòn cho hoạt động chu kỳ cao

     -- Máy tách chống ma sát kim loại giúp giảm mài mòn linh kiện, mang lại tuổi thọ lâu dài cho dây chuyền sản xuất tự động liên tục.

Hình thức lắp đặt & Ứng dụng công nghiệp điển hình

   1. Tùy chọn lắp đặt

     -- Gắn bên: Kẹp ngang để tải/dỡ dây chuyền lắp ráp

     -- Lắp phía dưới: Nâng theo chiều dọc để ép phun & gắp và đặt máy công cụ

     -- Gắn phía sau: Kẹp bên cho các trạm hẹp

   3. Các kịch bản ứng dụng điển hình

     -- 3C & Electronics: Kẹp các linh kiện nhựa thu nhỏ, bộ phận phần cứng và vỏ pin

     -- Linh kiện ô tô: Chuyển các bộ phận dập nhỏ, chi tiết cao su và các chi tiết trang trí nội thất

     -- Đóng gói & Hậu cần: Bốc xếp thùng carton nhỏ, túi nhựa và pallet thu nhỏ

     -- Tự động hóa chung: Kẹp định vị trạm và xử lý chuyển động qua lại tần số cao

So sánh lựa chọn: Bộ kẹp dẫn hướng tuyến tính HFP Lever VS HFY Pivot VS MHZ2

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan dựa trên khối lượng phôi

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Dự trữ biên độ an toàn ≥30%.

   2. Xác minh đột quỵ

     -- Đảm bảo hành trình hàm ≥ kích thước bên ngoài của phôi cộng với khoảng hở tối thiểu 2 mm để tránh nhiễu cơ học.

   3. Kết hợp cấu hình

     -- Tự động khóa liên động tín hiệu: Trang bị 2 công tắc từ tính CS1-G để phát hiện trạng thái đóng & mở.

     -- Bố trí thiết bị hạn chế: Giá đỡ ba mặt HFP cung cấp các giải pháp lắp đặt linh hoạt.

Tóm tắt một câu

     Bộ kẹp khí nén song song loại đòn bẩy kinh tế SOLH HFP có bộ truyền động đòn bẩy cơ học với lực kẹp cao hơn, giá đỡ đa năng ba mặt và vòng từ tính tích hợp, giải pháp kẹp tải trung bình và nhẹ lý tưởng với chi phí thấp lý tưởng cho 3C tần số cao, đóng gói và trạm xử lý tự động nhạy cảm với chi phí chung.
