Xi lanh trượt thanh đôi dòng CX2 | Xi lanh khí nén lực đẩy cao cấu hình thấp

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

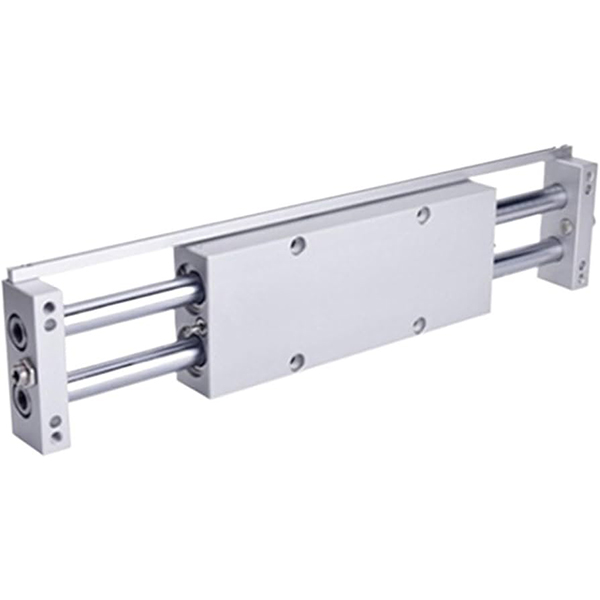

Dòng SOLH CX2 là xi lanh ổ trục trượt hai thanh piston chuyên nghiệp có cấu hình cực thấp, lực đẩy gấp đôi, độ chính xác chống xoay vượt trội và khả năng chịu tải ngang mạnh mẽ. Nó bao gồm các kích thước lỗ khoan φ10mm, φ15mm và φ25mm với hành trình tiêu chuẩn từ 25mm đến 200mm. Được thiết kế cho không gian lắp đặt nhỏ gọn, dẫn hướng chính xác và các hoạt động đẩy/kéo tải trọng trung bình, dòng sản phẩm này được áp dụng rộng rãi trong các trạm tự động có độ chính xác khác nhau. Các mẫu mở rộng bao gồm CXWM (ổ trục trượt có đệm thủy lực) và CXWL (ổ bi có đệm thủy lực) sẵn có cho các điều kiện làm việc tốc độ cao và chịu va đập cao.

Ưu điểm kết cấu chính

• Đầu ra lực đẩy đôi thanh đôi: Áp dụng cấu trúc tích hợp piston kép và thanh kép, lực đẩy lý thuyết gấp đôi so với xi lanh một thanh có cùng kích thước lỗ khoan, mang lại lực truyền động mạnh mẽ và độ cứng kết cấu tổng thể tuyệt vời. Mẫu CX2 tiêu chuẩn sử dụng ổ trục trượt dẫn hướng có độ chính xác cao để chuyển động tuyến tính ổn định.

• Độ chính xác chống xoay và định vị cực cao: Cấu trúc thanh đôi đối xứng mang lại hiệu suất chống xoay cơ học đáng tin cậy. Độ chính xác chống xoay đạt ±0,1° (φ10) và ±0,02° (φ25), đảm bảo độ ổn định định vị lặp lại vượt trội. Gia công song song có độ chính xác cao giữa bề mặt lắp và thanh piston giúp tăng cường đáng kể khả năng chống lại tải trọng ngang và lệch tâm.

• Gắn đa hướng linh hoạt và cấu hình thấp: Thiết kế thân máy nhỏ gọn siêu mỏng thích ứng hoàn hảo với không gian thiết bị chật hẹp và hạn chế. Cả thân xi lanh và tấm cuối đều hỗ trợ lắp đặt cố định, cho phép hai chế độ làm việc:thân xi lanh cố định với tấm cuối di chuyển hoặctấm cuối cố định với thân xi lanh chuyển động. Được trang bị các lỗ lắp bốn phía và cổng ống ba hướng, nó hỗ trợ cố định từ các hướng trên, dưới và bên với cách bố trí đường ống dẫn khí linh hoạt.

• Vận hành êm ái & Tuổi thọ dài: Cấu trúc chuyển động tịnh tiến kép với bộ đệm cao su hai đầu là cấu hình tiêu chuẩn giúp giảm tác động chuyển động và tiếng ồn khi vận hành một cách hiệu quả. Các phiên bản đệm thủy lực CXWM/CXWL tùy chọn cung cấp khả năng hấp thụ sốc tuyệt vời cho cả hoạt động tốc độ cao và tốc độ thấp, giúp giảm tiếng ồn và hiệu suất đệm không cần bảo trì. Thiết kế không dầu thích ứng với môi trường làm việc sạch sẽ và giảm thiểu chi phí bảo trì hàng ngày.

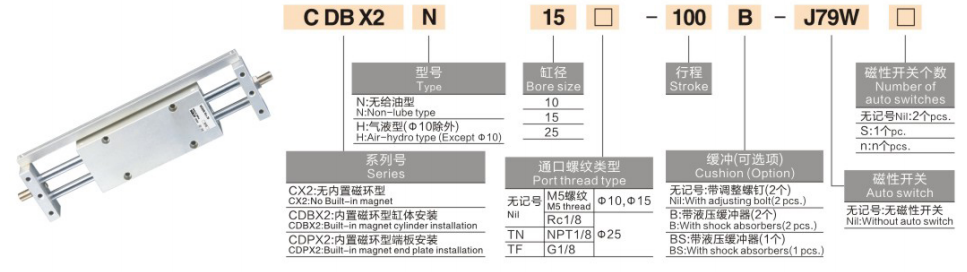

Quy tắc đặt tên mô hình hoàn chỉnh

Ví dụ về mẫu: CX2N15-50 | CX225-100-M9BW

Ví dụ tham khảo đơn hàng tiêu chuẩn

• CX210-25: lỗ khoan 10mm, hành trình 25mm, loại tiêu chuẩn không có công tắc từ

• CX215-75-2S: lỗ khoan 15mm, hành trình 75mm, công tắc từ kép để phát hiện vị trí kép

• CX2N25-100: lỗ khoan 25mm, hành trình 100mm, loại không có từ tính cho các trường hợp nhạy cảm với từ tính

Thông số kỹ thuật cốt lõi tiêu chuẩn

(Điều kiện thử nghiệm tiêu chuẩn: nhiệt độ bình thường 20oC, áp suất định mức 0,5MPa)

1. Thông số hiệu suất chung

• Chế độ hoạt động: Tác động kép (truyền động đồng bộ hai piston)

• Phạm vi áp suất làm việc: 0,15~0,7MPa; Áp suất bằng chứng: 1,05MPa

• Nhiệt độ môi trường xung quanh: -10oC~60oC (môi trường thông thường không có băng)

• Tốc độ vận hành của pít-tông: 50~500mm/s (CX2 tiêu chuẩn); lên tới 800mm/s (phiên bản tốc độ cao CXWM/CXWL)

• Chế độ đệm: Đệm cao su hai đầu (tiêu chuẩn); đệm thủy lực tùy chọn cho các mẫu CXWM/CXWL

• Chế độ bôi trơn: Vận hành không cần dầu, thích hợp cho môi trường công nghiệp sạch

2. Dữ liệu lực đẩy kép lý thuyết (Đơn vị: N)

3. Dữ liệu mômen ngang cho phép (Đơn vị: N·m)

4. Dữ liệu trọng lượng sản phẩm (Đột quỵ 50mm, Đơn vị: kg)

Kịch bản ứng dụng điển hình

• Chuyển vật liệu chính xác: Lý tưởng cho việc dịch phôi điện tử và bán dẫn, trao đổi pallet và đẩy/kéo khuôn. Độ chính xác chống xoay cực cao đảm bảo độ lệch bằng 0 trong quá trình định vị và chuyển giao có độ chính xác cao.

• Nâng tải trọng trung bình: Thích hợp cho việc nâng phôi trong dây chuyền sản xuất, đẩy khuôn và dẫn động tải nặng trong hành trình ngắn. Cấu trúc lực đẩy kép độc đáo và khả năng chịu tải chống lệch tâm mạnh mẽ mang lại hiệu suất lái ổn định và mạnh mẽ.

• Trạm tự động hóa không gian hạn chế: Hoàn hảo cho việc lắp đặt thiết bị có khe hở hẹp, bố trí nhỏ gọn theo chiều ngang và bố trí nhiều xi-lanh dày đặc. Thân máy có cấu hình thấp và thiết kế lắp đa hướng giúp tối đa hóa việc sử dụng không gian.

• Môi trường làm việc có độ sạch cao: Thiết kế không dầu và ít bụi thích ứng với các thiết bị y tế, thực phẩm và điện tử chính xác. Phiên bản không có từ tính (loại N) tùy chọn hoàn toàn phù hợp với các tình huống ứng dụng nhạy cảm với từ tính mà không bị nhiễu từ tính.

Hướng dẫn lựa chọn nhanh ba bước

1. Lựa chọn kích thước lỗ khoan: Chọn kích thước lỗ khoan theo tải trọng làm việc thực tế. Đảm bảo lực đẩy kép theo lý thuyết ≥ tải trọng thực tế × 1,5 với đủ giới hạn an toàn. Ưu tiên mẫu khoan lớn φ25 cho điều kiện làm việc có tải trọng ngang lớn.

2. Lựa chọn nét vẽ: Hành trình tiêu chuẩn dao động từ 25mm đến 200mm, lựa chọn theo yêu cầu hành trình thực tế. Ưu tiên các mẫu đệm CXWM/CXWL cho các điều kiện làm việc có hành trình dài, tốc độ cao và va đập thường xuyên.

3. Lựa chọn cấu hình chức năng

￮ Phát hiện vị trí hai đầu: Chọn cấu hình công tắc từ kép 2S để định vị giới hạn hành trình chính xác.

￮ Điều kiện làm việc tốc độ cao và va đập: Chọn phiên bản nâng cấp CXWM (ổ trượt + đệm thủy lực) / CXWL (ổ bi + đệm thủy lực).

￮ Các tình huống nhạy cảm với từ tính: Sử dụng xi lanh không có từ tính loại N để tránh nhiễu từ.

Tóm tắt một câu

     Xi lanh trượt thanh đôi dòng SOLH CX2 tích hợp lực đẩy kép, độ chính xác chống xoay cực cao, cấu trúc nhỏ gọn cấu hình thấp và tính linh hoạt lắp đa hướng, cung cấp các giải pháp truyền động tải trọng trung bình ổn định và đáng tin cậy cho thiết bị tự động có độ chính xác trong không gian hạn chế.
