Xi lanh quay bánh răng và giá đỡ siêu mỏng dòng CRQ2 | Xi lanh xoay nhỏ gọn Zero Backlash

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Ưu điểm cốt lõi

     Dòng SOLH CRQ2 là một xi lanh quay bánh răng & giá đỡ phẳng siêu mỏng có cấu trúc không phản ứng ngược hai piston. Với chiều cao thân cực thấp và thiết kế lắp mặt bích tích hợp, nó hỗ trợ các góc xoay phạm vi rộng 90°/180°/360° và bao gồm các kích thước lỗ khoan từ φ10 đến φ40. Được tối ưu hóa cho các bố trí thiết bị có không gian hạn chế, xi lanh này mang lại hiệu suất quay ổn định và có độ chính xác cao cho các trạm lập chỉ mục, lật và quay ở mức tải nhẹ và trung bình, đóng vai trò là giải pháp quay nhỏ gọn được ưu tiên cho 3C, thiết bị đóng gói và tự động hóa y tế.

2. Thông số kỹ thuật đầy đủ

 2.1 Thông số cơ bản

     • Kích thước lỗ khoan: φ10/φ15/φ20/φ30/φ40 (Cấu trúc phẳng siêu mỏng)

     • Chế độ hoạt động: Dẫn động bánh răng và thanh răng tác động kép

     • Phạm vi áp suất làm việc: 0,15~0,7MPa; φ20/φ30/φ40 lên tới 1,0MPa

     • Bằng chứng áp lực: 1,05MPa

     • Nhiệt độ môi trường xung quanh: 0oC~60oC (môi trường không có băng)

     • Bôi trơn: Hoạt động tự bôi trơn không dầu

     • Cấu hình bộ đệm: φ10/φ15 chỉ với đệm cao su gắn sẵn; φ20/φ30/φ40 với đệm cao su kép + đệm khí có thể điều chỉnh tùy chọn (hậu tố C)

     • Điều chỉnh góc: Tiêu chuẩn điều chỉnh chính xác ±5° thông qua các bu lông cuối

     • Khả năng tương thích từ tính: Vòng từ tích hợp CDRQ2, tương thích với các switch dòng D-M9B/D-A93

  2.2 Bảng mômen lý thuyết (@0.5MPa, N·m)

  2.3 Góc xoay tiêu chuẩn & Phạm vi điều chỉnh

     • Xoay 90°: Phạm vi điều chỉnh 80°~100°

     • Xoay 180°: Phạm vi điều chỉnh 170°~190°

     • Xoay mở rộng 360°: Phạm vi điều chỉnh 350°~370° cho các nhu cầu xoay hoàn toàn đặc biệt

  2.4 Thông số kích thước cổng

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Tiêu chuẩn Rc1/8; Ren G1/8 & NPT tùy chọn

3. Ví dụ về quy tắc đặt tên model và thứ tự

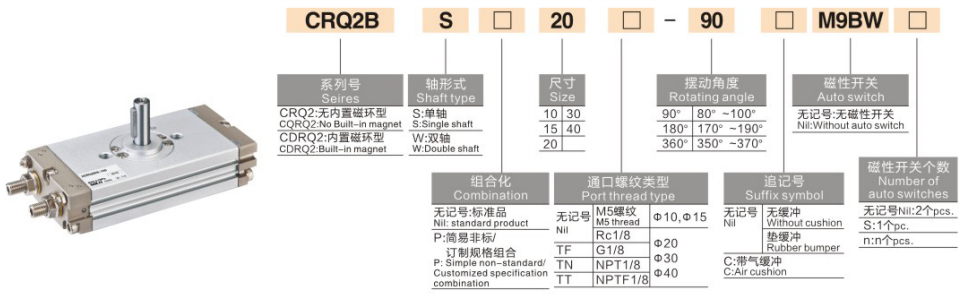

  1. Cấu trúc mô hình hoàn chỉnh: CDRQ2BS20-180C

  2. Ví dụ về lệnh điển hình

     • Mô hình không đệm tiêu chuẩn: CRQ2BW15-90 (Loại cơ bản, trục kép, lỗ khoan φ15, xoay 90°, không từ tính, đệm cao su)

     • Mô hình bộ đệm có độ chính xác cao: CDRQ2BS40-180C (Trang bị vòng từ, trục đơn, lỗ khoan φ40, xoay 180°, đệm khí)

4. Nguyên tắc kết cấu & Điểm mạnh cốt lõi

  4.1 Cấu trúc bên trong & Nguyên lý làm việc

     Dòng CRQ2 sử dụng cấu trúc chia lưới giá đỡ đôi pít-tông kép đối xứng. Khí nén dẫn động các pít-tông kép để chuyển động tuyến tính đồng bộ, đẩy giá đỡ bánh răng tạo ra mô-men quay ổn định. Thân phẳng tích hợp đi kèm với cơ chế đệm tích hợp, bu lông điều chỉnh góc cuối, giao diện đường ống một mặt và rãnh chuyển đổi từ tính hai mặt. Cấu trúc lực đối xứng giúp loại bỏ rung lắc và phản ứng ngược trong quá trình vận hành, đạt được khả năng định vị quay cực kỳ ổn định và có độ chính xác cao.

  4.2 Ưu điểm cốt lõi độc đáo

     • Thân phẳng siêu mỏng: Chiều cao thân cực thấp (17~37mm), thân xi lanh có thể được sử dụng trực tiếp làm mặt bích, loại bỏ các giá đỡ bổ sung và tiết kiệm đáng kể không gian lắp đặt theo chiều dọc.

     • Thiết kế không phản ứng dữ dội: Cấu trúc chia lưới toàn bộ giá đỡ đôi thực hiện xoay khoảng hở bằng 0, đảm bảo độ chính xác định vị lặp lại cao và hoạt động dừng khởi động không bị giật.

     • Đường ống và dây điện gọn gàng: Giao diện không khí một phía và các rãnh chuyển đổi kép cùng một phía giúp đơn giản hóa việc bố trí đường ống và hệ thống dây điện tại chỗ để có cấu trúc thiết bị sạch hơn.

     • Tinh chỉnh góc chính xác: Góc xoay có thể điều chỉnh tiêu chuẩn ±5° thích ứng với các yêu cầu định vị chính xác đa dạng.

     • Tùy chọn trục đa dạng: Trục đơn tùy chọn (phổ quát) và trục kép (liên kết hai chiều) để phù hợp với các chế độ kết nối tự động khác nhau.

5. Hướng dẫn cài đặt và lựa chọn

  5.1 Chế độ cài đặt

      Loại B cơ bản: Mặt dưới thân trụ hỗ trợ lắp trực tiếp với các lỗ định vị dành riêng. Thiết kế mặt bích tích hợp không yêu cầu thêm phụ kiện cố định, có khả năng lắp đặt nhanh và độ chính xác định vị cao.

  5.2 Tiêu chí lựa chọn cốt lõi

     • Ưu tiên giới hạn không gian: Chọn dòng siêu mỏng CRQ2 cho các trường hợp giới hạn chiều cao theo chiều dọc; chọn dòng MSQ/HRQ để có đủ không gian lắp đặt.

     • Nhu cầu chính xác và phản ứng dữ dội: Thanh răng & bánh răng CRQ2 để định vị có độ chính xác cao không có phản ứng ngược; CRB2 kiểu cánh gạt để quay tải nhẹ góc lớn với chi phí thấp.

     • Xác nhận góc xoay: Tiêu chuẩn 90°/180° cho việc lật/định vị thông thường; Loại mở rộng 360° cho điều kiện làm việc xoay toàn vòng.

     • So khớp bộ đệm: Chọn bộ đệm không khí C để vận hành ở tốc độ cao và tải trọng trung bình; đệm cao su tiêu chuẩn đáp ứng nhu cầu tải nhẹ tốc độ thấp.

     • Nhu cầu phản hồi tín hiệu: Chọn phiên bản vòng từ CDRQ2 để phát hiện vị trí PLC và điều khiển liên kết tự động; Phiên bản không từ tính CRQ2 cho chuyển động quay đơn giản không có phản hồi tín hiệu.

6. Các kịch bản ứng dụng điển hình

     • Công nghiệp 3C & Điện tử: Lật bo mạch PCB, phân loại chip, xoay vật cố định nhỏ và định vị linh kiện chính xác.

     • Thiết bị đóng gói & in ấn: Xoay nhãn, định vị niêm phong hộp, độ lệch vách ngăn và chuyển hướng dây chuyền đóng gói liên tục.

     • Trạm tự động hóa nhỏ gọn: Chuyển mạch van thu nhỏ, định vị chỉ số chính xác và vận hành quay trong không gian thiết bị hẹp.

     • Máy móc y tế & chính xác: Xoay tay máy nhỏ, lật phụ kiện y tế chính xác và bệ quay tự động mini.

7. Bảng so sánh CRQ2B và CDRQ2B

Tóm tắt một câu

     Xi lanh quay không phản ứng ngược siêu mỏng dòng SOLH CRQ2 có thiết kế mặt bích tích hợp phẳng, xoay có thể điều chỉnh nhiều góc và lắp đặt tiết kiệm không gian, cung cấp các giải pháp quay có độ chính xác cao, ổn định và nhỏ gọn cho các trạm lật và lập chỉ mục tự động trong không gian hẹp hạng nhẹ và trung bình.
