Xi lanh khí nén tiêu chuẩn ISO15552 dòng CP96S (Đệm hạng nặng kép)

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

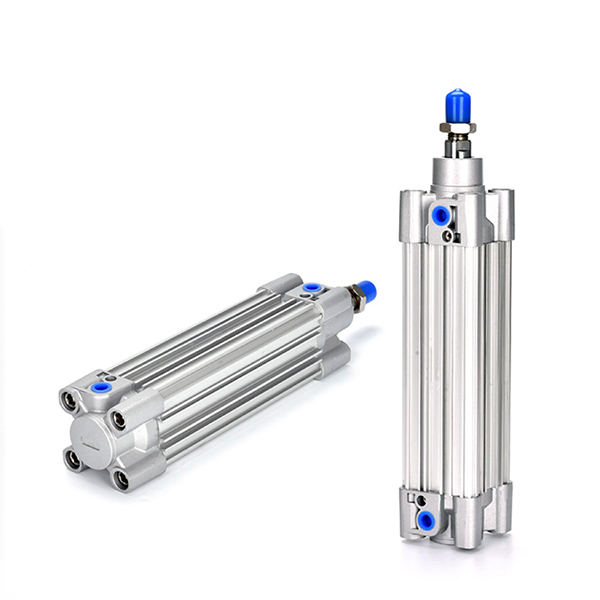

     Xi lanh thanh giằng dòng SOLH CP96S tuân thủ tiêu chuẩn quốc tế ISO15552 / VDMA24562. Sử dụng thùng định hình bằng nhôm được trang bị hệ thống đệm kép (đệm khí có thể điều chỉnh + đệm đệm cao su). Có độ ồn thấp, độ cứng cao, thích hợp cho các ứng dụng tự động hóa hạng nặng tốc độ cao, tần số cao và hành trình dài. Trao đổi cơ học trực tiếp với dòng CP96S gốc.

Cấu trúc cốt lõi và tính năng thiết kế

   1. Cấu trúc: Thùng định hình có thanh giằng tích hợp, nhẹ hơn 15% so với trụ thanh giằng truyền thống. Đệm kép hấp thụ đáng kể tác động cuối và giảm tiếng ồn khi vận hành.

   2. Chất liệu: Thùng nhôm anod cứng, nắp cuối có độ bền cao, cần piston mạ crom cứng. Chống mài mòn và tuổi thọ dài.

   3. Các biến thể hoạt động

     -- CP96S: Model tiêu chuẩn tác động kép một thanh

     -- CP96SD (hậu tố W): Thanh tác động kép, hiệu suất chống xoắn tuyệt vời

     -- Hậu tố -S: Tích hợp vòng từ cho công tắc từ

   4. Hệ thống đệm: Đệm khí + đệm tổng hợp cao su, hoàn hảo cho việc đạp xe tốc độ cao 50 ~ 1000mm/s.

   5. Độ cứng cao: Nắp cuối được gia công chính xác, độ lệch của thanh piston nhỏ, khả năng chịu tải bù đắp mạnh.

   6. Rãnh cảm biến: Khe dành riêng cho công tắc từ dòng M9B, A93.

   7. Khả năng thay thế: Kích thước tiêu chuẩn ISO15552, tương thích với các phụ kiện dòng SE, SAI, DNC.

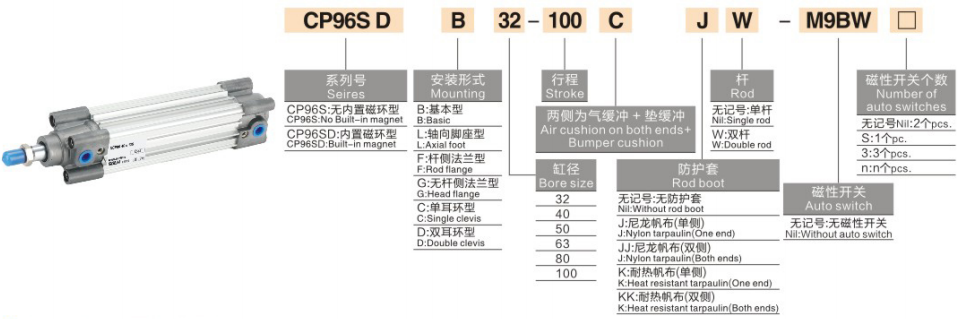

Quy tắc mã hóa mô hình hoàn chỉnh

   1. Ví dụ mẫu:CP96SB40-100W-S

   2. Ví dụ về lệnh tiêu chuẩn

     -- CP96SB50-200-S: Bore50, đột quỵ 200, thanh đơn, loại cơ bản có nam châm

     -- CP96SF63-150W: Bore63, đột quỵ150, thanh đôi, gắn mặt bích bên thanh

Thông số kỹ thuật cốt lõi

Lực đẩy và lực kéo lý thuyết @0,5MPa (Thanh đơn, Đơn vị:N)

Các loại lắp đặt & mô hình phái sinh

   1. Tùy chọn lắp đặt

     -- Cơ bản, gắn chân, mặt bích trước/sau, khoan đơn/đôi.

   2. Chuỗi đạo hàm chính

     -- CP96S / CP96SD: Model thanh đơn & thanh đôi

     -- CP96SK: Xi lanh tùy chỉnh nhiệt độ cao

     -- CP96SR: Thanh piston bằng thép không gỉ cho môi trường ăn mòn nhẹ

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan: Tính toán lực đẩy cần thiết, dự trữ an toàn ≥50%; ưu tiên CP96S cho nhu cầu tốc độ cao và độ ồn thấp.

   2. Xác nhận hành trình: Thêm lề an toàn 10 ~ 20 mm; hành trình tiêu chuẩn tối đa 800mm, tùy chỉnh lên tới 2000mm.

   3. Kết hợp cấu hình

     -- Phản hồi vị trí: Chọn model nam châm -S có công tắc từ M9B/A93;

     -- Lắp đặt: Chân đế chữ L cho tải nặng nằm ngang; Mặt bích F để lắp đặt theo chiều dọc;

     -- Môi trường đặc biệt: Chọn CP96SK cho nhiệt độ cao, CP96SR cho điều kiện ăn mòn.

Tóm tắt một câu

     Xi lanh thanh giằng SOLH CP96S ISO15552 được trang bị đệm khí & cao su kép, tốc độ cao, độ ồn thấp, khả năng chịu tải chống bù mạnh, bộ truyền động tuyến tính hạng nặng lý tưởng cho thiết bị tự động hóa xuất khẩu tần số cao.
