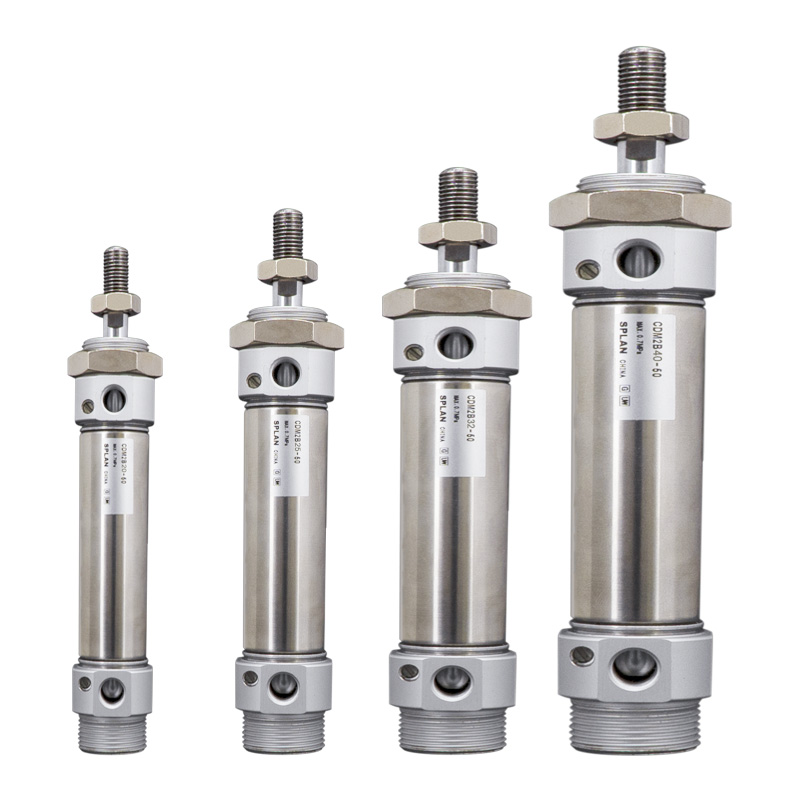

Xi lanh mini bằng thép không gỉ dòng CM2 / CDM2 (Hoạt động kép / đơn)

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     SOLH CM2/CDM2 là loại trụ inox tròn tiêu chuẩn JIS B 8356, kích thước lỗ khoan φ20/25/32/40mm. Hiệu suất được định vị giữa xi lanh siêu nhỏ và xi lanh tiêu chuẩn. Ưu điểm cốt lõi: chống ăn mòn, tuổi thọ cao, tùy chọn lắp đặt đa dạng, lực đẩy trung bình nhỏ gọn. Được áp dụng rộng rãi cho các trạm tải trung bình tự động hóa sạch, thực phẩm, dược phẩm, điện tử, đóng gói và tự động hóa.

Cấu trúc cốt lõi và tính năng thiết kế

   1. Tiêu chuẩn: Tuân thủ JIS B 8356, thân tròn với kích thước lắp phổ biến.

   2. Chất liệu: Thùng bằng thép không gỉ 304, thanh piston và nắp đầu, chống gỉ, chịu được môi trường ẩm ướt, axit yếu, kiềm yếu và sạch sẽ.

   3. Cấu trúc: Nắp cuối được khóa bằng ren, đường viền tròn thẳng, độ bền cơ học cao và dễ bảo trì.

   4. Các biến thể hoạt động

     -- CM2B Tác động kép: Cấp khí ở cả hai đầu, model tiêu chuẩn phổ biến nhất

     -- CM2S / CM2T Tác dụng đơn: S=Hồi xuân; T=Kéo dài lò xo, tự động thiết lập lại sau khi ngắt không khí

     -- CM2W Double Rod: Rod mở rộng cả hai bên, chuyển động đồng bộ, di chuyển hiệu quả tăng gấp đôi

     -- Thanh không quay CM2K: Thanh piston lục giác, chống xoắn giúp định vị chính xác

   5. Đệm: Đệm cao su tiêu chuẩn; đệm khí (hậu tố A) tùy chọn để giảm tiếng ồn va chạm ở tốc độ cao.

   6. Niêm phong: Phốt hai chiều có độ ma sát thấp với rãnh chứa dầu. Áp suất khởi động thấp, vận hành không dầu, tuổi thọ ≥8 triệu chu kỳ.

   7. Phát hiện vị trí: Phiên bản CDM2 được trang bị vòng từ tích hợp, tương thích với các công tắc từ M9B/A93/Z73 để phản hồi vị trí piston.

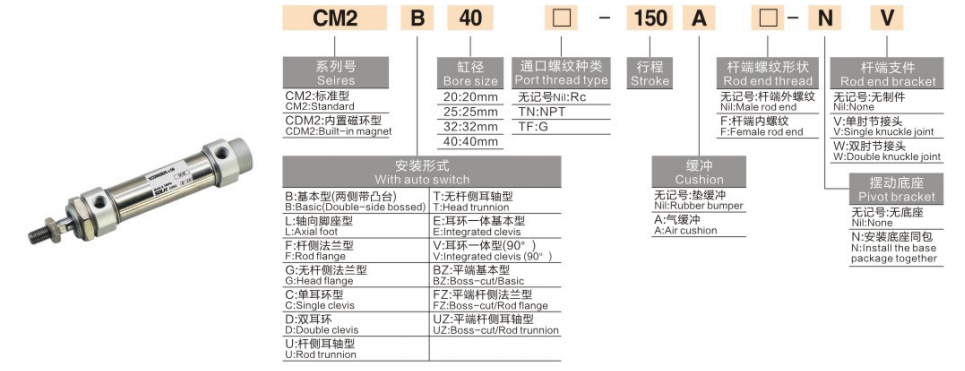

Quy tắc mã hóa mô hình hoàn chỉnh

   1. Ví dụ về mẫu: CDM2B20-100A-B

   2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- CDM2B25-50-B:Bore25, đột quỵ50, tác động kép, nam châm tích hợp, đệm cao su

     -- CDM2S32-75-B：Bore32, hành trình 75, hồi xuân tác động đơn

     -- CDM2K40-100-B:Bore40, hành trình 100, cần piston lục giác không quay

Thông số kỹ thuật lõi phổ quát

Lực đẩy và lực kéo lý thuyết @0,5MPa (Thanh đơn, Đơn vị:N)

   1. CM2B tác động kép

   2. CM2S tác động đơn (Hồi xuân @ 0,5MPa)

Biểu mẫu gắn kết & mô hình phái sinh

   1. Tùy chọn lắp đặt

     -- Loại B Cơ bản: Cài đặt trực tiếp qua ren nắp cuối (phổ biến nhất)

     -- Chân đế L: Cố định giá đỡ chân trục

     -- Mặt bích F/G: Mặt bích phía thanh / mặt bích phía đầu

     -- C/D Clevis: Khoan đơn / khoan đôi

     -- E Trunnion: Trục quay về phía đầu cho chuyển động xoay

   3. Chuỗi đạo hàm chính

     -- CDM2B: Tác động kép tiêu chuẩn với nam châm tích hợp

     -- CDM2S/T: Lò xo hồi vị/mở rộng lò xo tác động đơn

     -- CDM2W: Thanh đôi tác động kép

     -- CDM2K: Cần piston lục giác không quay

     -- CDM2R: Phiên bản gắn trực tiếp mỏng dành cho không gian trục hạn chế

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan: Tính toán lực đẩy và tải trọng ngang cần thiết, dự trữ an toàn ≥50%; ưu tiên chọn CM2 cho các ứng dụng tải trung bình.

   2. Xác nhận hành trình: Thêm lề hành trình bổ sung 10 ~ 20 mm; Hành trình tối đa: tác động kép 300mm, tác động đơn 100mm.

   3. Kết hợp cấu hình

     -- Hoạt động: Tác động kép → B; lò xo tác động đơn hồi → S; yêu cầu chống xoắn → K

     -- Đệm: Thêm hậu tố A (đệm khí) cho chuyển động tịnh tiến tốc độ cao

     -- Phản hồi vị trí: Chọn model được trang bị nam châm CDM2, khớp với công tắc từ M9B/A93

Tóm tắt một câu

     Xi lanh khí nén tròn bằng thép không gỉ tiêu chuẩn SOLH CM2/CDM2 JIS có thể hoán đổi hoàn toàn với dòng CM2 nhập khẩu, có sẵn các biến thể tác động kép, tác động đơn, thanh đôi và thanh không quay, nhiều tùy chọn lắp đặt, bộ truyền động tuyến tính lực đẩy trung bình lý tưởng cho thực phẩm, y tế, điện tử và thiết bị tự động hóa sạch đóng gói.
