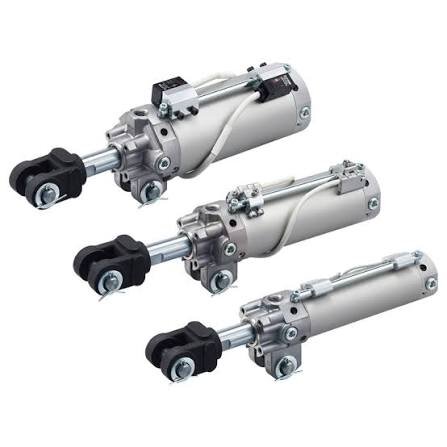

Xi lanh kẹp dòng CKG1 (CKP1) | Xi lanh hạng nặng gắn trên thanh có công tắc chống từ

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Sự khác biệt về cấu trúc cốt lõi

     Dòng SOLH CKG1/CKP1 là các xi lanh kẹp hạng nặng gắn trên thanh được thiết kế đặc biệt cho môi trường hàn và nhiễu từ mạnh. Có sẵn các kích thước lỗ khoan φ40/50/63mm với hành trình tiêu chuẩn từ 50mm đến 200mm, dòng sản phẩm này được trang bị công tắc từ trường chống từ trường nguyên bản hỗ trợ lắp 3 hướng. Với cấu trúc nhẹ nhỏ gọn, hoạt động ổn định dưới sự can thiệp từ tính mạnh, lực kẹp nặng và tốc độ chuyển động có thể điều chỉnh, nó hoàn toàn có thể áp dụng cho các thiết bị hàn hồ quang/hàn điểm, cố định máy công cụ và trạm kẹp tải nặng tự động. Dòng sản phẩm này được chia thành hai mẫu: CKG1 với vòng từ tích hợp tiêu chuẩn và CKP1 với vòng từ tích hợp công suất cao đáp ứng các yêu cầu chống từ tính khác nhau.

1.1 Bộ phận chức năng dòng

     • CKG1 (Vòng từ tiêu chuẩn): Phù hợp với công tắc chống từ D-P3DWA / D-P4DW. Thích hợp cho môi trường từ tính mạnh thông thường và các tình huống chống tia hàn hồ quang. Mã chống tia nước tùy chọn: -XC88/-XC89/-XC91, mang lại hiệu quả chống nhiễu ổn định và tiết kiệm chi phí cho các trạm hàn thông thường.

    • CKP1 (Vòng từ công suất cao): Được trang bị các vòng từ mạnh tích hợp nâng cao và tương thích với các switch chống từ cao cấp D-P79WSE/D-P74L/Z. Nó cung cấp khả năng chống nhiễu từ mạnh hơn và cảm ứng tín hiệu ổn định hơn, lý tưởng cho các điều kiện làm việc hàn từ trường cao và tần số cao.

1.2 Cấu trúc gắn thanh độc đáo

     Thanh gắn công tắc từ được thiết kế liền khối ở phía cần piston, hỗ trợ lắp đặt 3 hướng (trên/trái/phải). Bố cục nhúng tránh nhiễu thiết bị cố định và va chạm cơ học, đảm bảo nối dây linh hoạt và phát hiện tín hiệu ổn định trong các bố trí thiết bị hàn nhỏ gọn.

1.3 Nâng cấp nhỏ gọn & Thiết kế có thể hoán đổi cho nhau

     Cấu trúc thân xi lanh được tối ưu hóa giúp rút ngắn chiều dài tổng thể thêm 7mm cho mẫu CKP1-40, đồng thời giảm 7% trọng lượng tổng thể. Model φ63-150mm chỉ nặng 1,82kg. Kích thước lắp đặt hoàn toàn có thể hoán đổi cho nhau với dòng CK1 kiểu cũ truyền thống, thực hiện thay thế và nâng cấp trực tiếp mà không cần sửa đổi cấu trúc cố định.

1.4 Hiệu suất cao và bền bỉ

     Áp dụng cấu trúc có thể điều khiển hai chiều tác động kép với bộ đệm không khí hai đầu tiêu chuẩn để chuyển động kẹp và nhả ổn định. Thanh piston trải qua quá trình xử lý mạ crom cứng và thân xi lanh áp dụng quy trình anod hóa cứng, mang lại khả năng chống mài mòn và chống va đập tuyệt vời. Thiết kế không dầu thích ứng với môi trường sạch sẽ và điều kiện làm việc hàn khắc nghiệt với mức bảo trì thấp.

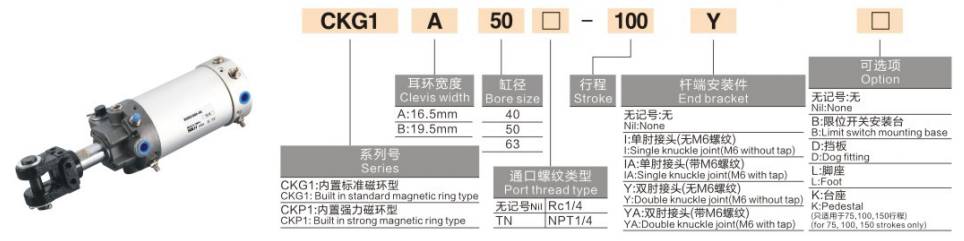

2. Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

  1. Ví dụ về mô hình điển hình: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Ví dụ về lệnh tiêu chuẩn

     • Cấu hình từ chuẩn CKG1: CKG1A63-50YZ-P4DWL (Vòng từ tiêu chuẩn, chiều rộng mắt 16,5mm, lỗ khoan φ63, hành trình 50mm, gắn trên thanh, có công tắc chống từ P4DWL)

     • Cấu hình từ tính công suất cao CKP1: CKP1B40-75Z-P79WSE (Vòng nam châm công suất cao, mắt chịu lực cao 19,5mm, lỗ khoan φ40, hành trình 75mm, gắn cần trục, có công tắc chống từ cao cấp P79WSE)

3. Thông số kỹ thuật chung (20oC, Điều kiện tiêu chuẩn 0,5MPa)

  3.1 Thông số cơ bản

     • Chế độ hoạt động: Tác động kép (kẹp/nhả có thể điều khiển hai chiều)

     • Phạm vi áp suất làm việc: 0,05~1,0MPa; Áp suất bằng chứng: 1,5MPa

     • Nhiệt độ môi trường xung quanh: -10oC~60oC (có công tắc từ); -10oC ~ 70oC (không có công tắc)

     • Tốc độ vận hành của pít-tông: 50~300mm/s (điều chỉnh tốc độ ren, thân xi lanh không nhô ra)

     • Chế độ đệm: Đệm khí hai đầu tiêu chuẩn; Bộ đệm không khí hai đầu nâng cao tùy chọn (-X1515)

     • Chế độ bôi trơn: Vận hành không dầu

     • Tính năng chuyển đổi từ tính: Thiết kế từ trường chống mạnh chuyên nghiệp, lắp đặt thanh 3 hướng độc quyền

3.2 Lực kẹp lý thuyết (Đơn vị: kN @0,5MPa)

3.3 Trọng lượng sản phẩm (Đơn vị: kg @100mm Stroke)

4. Kết hợp công tắc từ tính chống mạnh (Lợi thế cốt lõi của loại gắn trên thanh)

     Ưu điểm lắp đặt & môi trường: Cấu trúc thanh công tắc tích hợp hỗ trợ lắp đặt 3 hướng tùy ý, tránh tích tụ xỉ hàn và nhiễu cơ học của vật cố định một cách hiệu quả. Các công tắc phù hợp áp dụng thiết kế chống nước và chống bụi chuyên nghiệp, hoàn toàn thích ứng với môi trường làm việc hàn khắc nghiệt và phức tạp với đầu ra tín hiệu ổn định và đáng tin cậy.

5. Các kịch bản ứng dụng điển hình

     • Trạm hàn cố định: Chuyên dùng để hàn hồ quang và kẹp phôi hàn điểm, định vị chống tia nước và cố định dụng cụ hàn. Thiết kế chống từ và chống văng chuyên nghiệp giải quyết các vấn đề về lệch tín hiệu và lỗi khi hàn môi trường từ tính mạnh.

     • Trung tâm máy công cụ & gia công: Áp dụng để cố định phôi có tải trọng nặng, kẹp khuôn và định vị chính xác hành trình ngắn. Lực kẹp cao và khả năng chống lệch tuyệt vời đảm bảo dung sai xử lý ổn định.

     • Trạm hạng nặng tự động: Thích hợp cho việc kẹp pallet nặng, hạn chế vận chuyển và định vị cơ cấu lật. Nó mang lại hoạt động tuần hoàn nhất quán và ổn định với khả năng chống nhiễu mạnh mẽ từ môi trường.

     • Khu vực làm việc từ trường mạnh: Hoàn hảo cho các trạm phù hợp với nam châm điện, kẹp gần động cơ tần số cao và định vị trong vùng nhiễu từ trường mạnh. Công tắc chống từ chuyên dụng đảm bảo tín hiệu vị trí đáng tin cậy 100%.

6. So sánh nhanh dòng CKG1 và CKP1

7. Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn kích thước lỗ khoan: Chọn kích thước lỗ khoan dựa trên tải trọng kẹp thực tế. Tuân theo quy tắc: lực kẹp lý thuyết ≥ tải trọng thực tế × 1,5 hệ số an toàn. φ40 đối với tải nhẹ, φ50 đối với tải trung bình, φ63 đối với điều kiện làm việc tải nặng.

   2. Lựa chọn nét vẽ: Hành trình tiêu chuẩn dao động từ 50mm đến 200mm. Dự trữ thêm lề hành trình 5 ~ 10mm tùy theo chiều cao phôi để tránh nhiễu cơ học trong quá trình kẹp.

   3. So khớp cấu hình

￮ Vòng & Công tắc từ: Chọn CKG1 + P4DW cho môi trường hàn thông thường; chọn CKP1 + P79WSE cho trạm hàn tần số cao và nhiễu cao.

￮ Đặc điểm chiều rộng mắt: C=12,5mm cho không gian lắp đặt hẹp; A=16,5mm cho mục đích sử dụng thông thường tiêu chuẩn; B=19,5mm đối với trường hợp kẹp tải nặng.

Tóm tắt một câu

     Xi lanh kẹp hạng nặng gắn trên thanh dòng SOLH CKG1/CKP1 là giải pháp khí nén chống từ chuyên nghiệp cho ngành hàn, có lắp đặt công tắc 3 hướng, vận hành không dầu, đệm khí tiêu chuẩn và kích thước lắp đặt có thể hoán đổi cho nhau. CKG1 cung cấp hiệu suất chống từ tính AC hiệu quả về mặt chi phí, trong khi CKP1 nâng cấp mang lại khả năng chống nhiễu AC/DC vượt trội, cả hai đều lý tưởng để kẹp nặng ổn định trong môi trường hàn và từ tính mạnh phức tạp.
