Xi lanh chốt dòng CJP2 (Tác động kép)

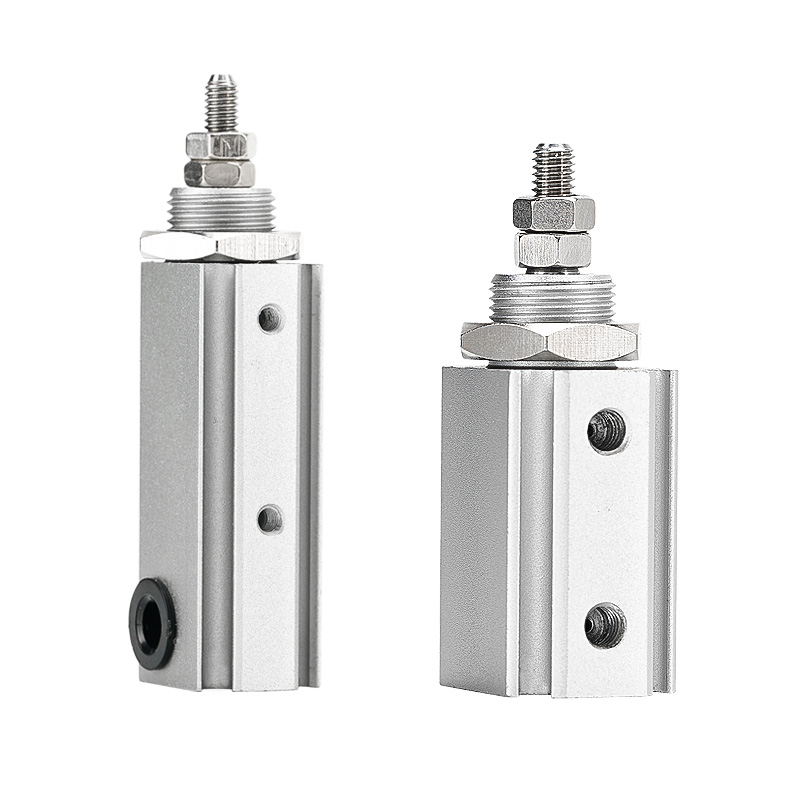

Xi lanh chốt tác động kép dòng CJP2 (Xi lanh siêu nhỏ nhỏ gọn)

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Dòng SOLH CJP2 là xi lanh chốt tác động kép nhỏ gọn. Ưu điểm cốt lõi: thân máy siêu ngắn, cấu trúc nhẹ, lực đẩy hai chiều ổn định và hoạt động tần số cao đáng tin cậy. Được thiết kế cho chuyển động kéo đẩy chính xác hai chiều trong không gian hạn chế, tải vi mô trung bình và trạm tự động chu kỳ cao. Đây là mô hình chủ đạo cho các ứng dụng truyền động tuyến tính hai chiều vi mô.

Cấu trúc cốt lõi và tính năng thiết kế

     -- Chế độ truyền động: Tác động kép (cung cấp không khí cho cả hành trình kéo dài và rút lại). Phạm vi lỗ khoan: Ø4 / 6 / 10 / 16mm, bao gồm tải trọng từ nhỏ đến nhỏ.

     -- Cấu trúc: Thân nhôm ép đùn (nâng cấp từ phiên bản đồng thau truyền thống), trọng lượng nhẹ hơn 55% ~ 65%. Được trang bị đệm cao su ở cả hai đầu để giảm va đập và tiếng ồn.

     -- Gắn đa năng: Có sẵn 6 cấu hình lắp đặt: loại cơ bản, giá treo bảng, giá treo mặt bích, giá đỡ chân, giá đỡ trục và giá đỡ khoan để lắp đặt theo nhiều hướng.

     -- Khả năng tương thích của cảm biến: Tất cả các thông số kỹ thuật được tích hợp vòng từ, hỗ trợ lắp đặt hai công tắc từ, bao gồm lỗ khoan Ø4 tối thiểu & hành trình 5 mm mà không cần thêm giá đỡ.

     -- Chất liệu & Niêm phong: Nhôm anod cứng + gioăng NBR, vận hành không dầu, thích hợp cho môi trường sạch sẽ hoặc hơi nhờn. Tuổi thọ cơ khí ≥3 triệu chu kỳ.

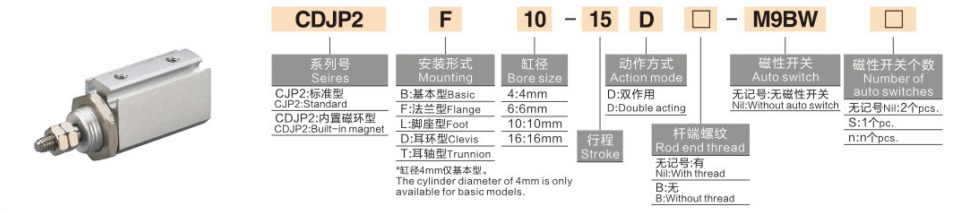

Quy tắc mã hóa mô hình hoàn chỉnh

  1. Ví dụ mẫu: CDJP2B10-15D-M9B

   2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- CJP2B6-20D: Lỗ khoan 6, hành trình 20, loại cơ bản tác động kép, không có vòng từ

     -- CDJP2F4-10D: Lỗ khoan 4, hành trình 10, giá treo bảng điều khiển, vòng từ tính tích hợp

     -- CDJP2B16-30D-2M9B: Lỗ khoan 16, hành trình 30, loại cơ bản, được trang bị hai công tắc M9B

Thông số kỹ thuật cốt lõi chung (@0,5MPa, tác động kép)

Lợi thế cạnh tranh cốt lõi

   1. Thân máy siêu ngắn nhẹ

     -- Chiều dài tổng thể được rút ngắn 6~9,5 mm so với mẫu CJP cũ, trọng lượng giảm 55%~65%, hoàn hảo cho bố cục lắp đặt cực kỳ hạn chế.

   2. Đầu ra hai chiều ổn định

     - Thiết kế tác động kép không có lò xo hồi vị. Lực đẩy hai chiều cao hơn 30%~50% so với xi lanh tác động đơn tương đương, phù hợp với tải trọng 100g ~ 5kg.

   3. Hoạt động ở tần số cao và độ ồn thấp

     - Đệm cao su + đệm kín ma sát thấp. Tốc độ hoạt động 50~500mm/s, ổn định trên 200cpm, độ ồn va chạm ≤60dB.

   4. Nhiều tiêu chuẩn lắp đặt và vòng từ đầy đủ

     -- 6 hình thức lắp đặt thích ứng với cách bố trí dụng cụ phức tạp. Vòng từ được trang bị cho mọi kích cỡ, ngay cả lỗ khoan Ø4 tối thiểu cũng hỗ trợ công tắc từ kép để giám sát vị trí thuận tiện.

   5. Thiết kế không dầu và tuổi thọ dài

     -- Tương thích với dây chuyền sản xuất sạch. Thân nhôm cứng và gioăng chống mài mòn đảm bảo hoạt động ổn định trong ≥3 triệu chu kỳ.

Tùy chọn lắp đặt & Ứng dụng công nghiệp điển hình

    1. Hình thức lắp đặt

     -- Loại cơ bản (B): Cố định trục ren ngoài cuối để kéo đẩy thẳng

     -- Loại bảng điều khiển (F): Thân máy được gắn vào bảng điều khiển thiết bị để bố trí siêu mỏng

     -- Loại mặt bích (L): Cố định mặt bích bên thanh cho các ứng dụng chịu tải thẳng đứng

     -- Loại chân (T): Chân đế phía dưới để kéo đẩy ngang

   2. Các kịch bản ứng dụng điển hình

     -- 3C Electronics: Kẹp linh kiện vi mô, phóng chip, kiểm tra độ bền nút bấm, dẫn động đồ gá thu nhỏ

     -- Thiết bị chính xác: Chuyển mạch vi van, định vị sợi, điều chỉnh tinh chỉnh dụng cụ, truyền động thanh trượt thu nhỏ

     -- Tự động hóa chung: Tải/dỡ tần số cao, bóc nhãn, chuyển phôi với hành trình ngắn

     -- Thiết bị y tế: Chuyển động kính thiên văn dụng cụ nhỏ, động cơ đẩy chất lỏng vi mô, cụm định vị chính xác

So sánh lựa chọn: Xi lanh siêu nhỏ CJP2 VS CJ1 VS CJP

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan theo tải trọng

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Dự trữ biên độ an toàn ≥30%.

  2. Xác nhận hành trình

     - Chọn hành trình theo hành trình cần thiết; ưu tiên các hành trình ngắn hơn để đạp xe tần số cao ổn định.

   3. Kết hợp cấu hình

     -- Điều khiển vòng kín vị trí: Trang bị 2 công tắc từ M9B để phản hồi vị trí hai chiều.

     -- Sơ đồ lắp đặt: Loại bảng điều khiển (F) dành cho thiết bị nhúng; loại cơ bản (B) dành cho cụm ren dọc trục.

Tóm tắt một câu

     Xi lanh khí nén pin tác động kép nhỏ gọn SOLH CJP2 có thân siêu nhẹ, lực đẩy ổn định hai chiều, đệm cao su và 6 biến thể lắp đặt; Phiên bản CDJP2 có vòng từ tích hợp tương thích với các công tắc dòng M9, bộ truyền động tuyến tính vi mô lý tưởng cho các tác vụ kéo đẩy hành trình ngắn hai chiều trong 3C, dụng cụ chính xác và thiết bị tự động hóa y tế.
