Thương hiệu: SOLH của Richge Technology | Thay thế tương thích hoàn toàn cho dòng sản phẩm gốc của SMC ASV
Dòng SOLH ASV là mộtVan điều khiển khí nén tốc độ cao tích hợp 4 trong 1 kết hợp chức năng xả nhanh, điều chỉnh tiết lưu khí thải, bộ giảm thanh tích hợp và khớp nối một chạm. Khác với các van điều khiển tốc độ đơn chức năng thông thường, dòng ASV có diện tích dòng chảy hiệu quả gấp đôi, cho phép mở rộng xi lanh nhanh và thu hồi im lặng có thể điều chỉnh. Nó giải quyết hoàn hảo mâu thuẫn giữa hoạt động của xi lanh tốc độ cao và điều chỉnh tốc độ ổn định, đóng vai trò là van ưu tiên cốt lõi cho các tình huống tự động hóa khí nén tần số cao, tốc độ cao và độ ồn thấp, có thể hoán đổi hoàn toàn với dòng SMC ASV nguyên bản.
• Hành trình nạp (IN → OUT / Mở rộng xi lanh): Van một chiều bên trong mở hoàn toàn với lực cản dòng chảy bằng 0, nhận ra lượng khí nạp thẳng qua dòng lớn. Nó cải thiện đáng kể tốc độ mở rộng xi lanh và đáp ứng các yêu cầu hành động nhanh tốc độ cao.
• Hành trình xả (OUT → EXH / Rút xi lanh): Van kiểm tra tự động đóng lại. Khí thải đi qua van tiết lưu kim chính xác để điều chỉnh tốc độ vô cấp, trong khi bộ giảm thanh tích hợp giúp loại bỏ tiếng ồn của khí thải. Nó đạt được tốc độ rút dao có thể điều chỉnh và hoạt động im lặng.
• Hiệu suất dòng chảy cao vượt trội: Diện tích tiết diện dòng chảy hiệu dụng khoảngGấp 2 lần so với van điều khiển tốc độ dòng AS thông thường, cung cấp hỗ trợ dòng chảy mạnh mẽ cho chuyển động xi lanh tốc độ cao và hoạt động tuần hoàn tần số cao.
Ví dụ về mô hình điển hình: ASV310F-01-06A
• ASV: Mã dòng cho van tiết lưu xả nhanh 4 trong 1 có bộ phận giảm thanh và khớp nối một chạm
• Mã kích thước (120/220/310/410/510): Tương ứng với thông số cổng M3/M5/G1/8/G1/4/G3/8
• F: Được trang bị đầu nối nhanh một chạm để lắp đặt ống nhanh
• Mã chủ đề (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2
• Mã đường kính ngoài của ống: Thích ứng với các ống khí nén φ4/φ6/φ8/φ10/φ12
• Định nghĩa hậu tố: A=tay quay khóa đẩy;S=chất bịt kín được phủ sẵn ren;N= mạ niken điện phân

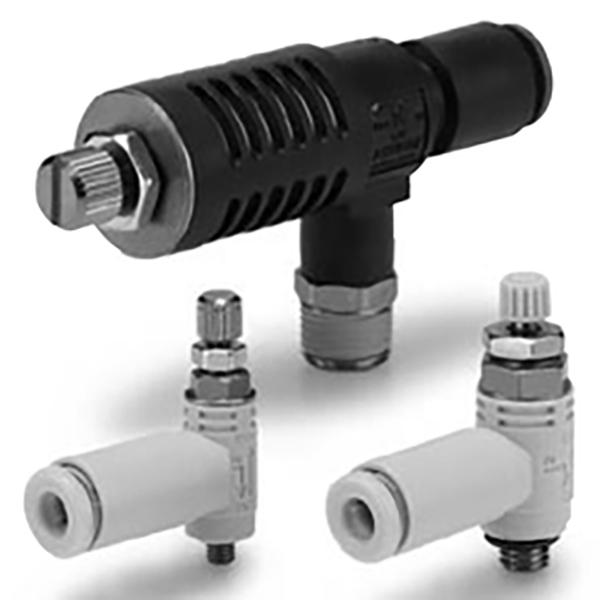

4.1 Loại khuỷu tay (ASV120F / ASV220F)
• Cấu trúc lái khuỷu tay 90 °, bề ngoài giống như van điều khiển tốc độ khuỷu tay dòng AS, nhỏ gọn và tiết kiệm không gian.
• Thiết kế giao diện không đối xứng: một bên là cổng ren M3/M5, một bên là cổng lắp nhanh một chạm.
• Lý tưởng cho các tình huống bố trí thiết bị có không gian hẹp, thu nhỏ và nhỏ.
4.2 Loại chữ T xuyên thẳng (ASV310F / 410F / 510F)
• Cấu trúc ba cổng xuyên thẳng: Cửa hút gió IN, cửa thoát khí lắp nhanh OUT, cổng xả im lặng tích hợp EXH.
• Diện tích dòng chảy hiệu quả lớn hơn và sức cản dòng chảy thấp hơn, tối đa hóa tốc độ vận hành xi lanh.
• Cấu trúc ưa thích cho xi lanh tốc độ cao tiêu chuẩn, trung bình và lớn.
|
Người mẫu |
Kích thước chủ đề |
ống OD |
Kịch bản áp dụng |
|
ASV120F-M3-04 |
M3×0,5 |
φ4 |
Xi lanh siêu nhỏ, thiết bị chính xác siêu nhỏ |
|
ASV220F-M5-06 |
M5×0,8 |
φ6 |
Xi lanh nhỏ (φ12–φ20) |
|
ASV310F-01-06A |
R1/8 |
φ6 |
Xi lanh tiêu chuẩn (φ25–φ40) |
|
ASV410F-02-08A |
R1/4 |
φ8 |
Xi lanh vừa và lớn (φ50–φ80) |
|
ASV510F-03-10A |
R3/8 |
φ10 |
Xi lanh có lỗ khoan lớn (φ100 trở lên) |
|
Mục tham số |
Đặc điểm kỹ thuật |
|
Chất lỏng áp dụng |
Làm sạch khí nén |
|
Phạm vi áp suất làm việc |
0,1–1,0 MPa |
|
Bằng chứng áp lực |
1,5 MPa |
|
Phạm vi nhiệt độ làm việc |
-5oC～+60oC (môi trường không đóng băng) |
|
Vật liệu thân van |
PBT chống cháy (cấp chống cháy UL94 V-0) |
|
Vật liệu kết nối |
Đồng thau mạ niken, chống gỉ & bền |
|
Vật liệu vuốt hàm |
Thép không gỉ SUS304, kẹp chắc chắn |
|
Ống tương thích |
Ống PU, ống nylon, ống nylon mềm, ống PTFE |
|
Mục so sánh |
Dòng ASV |
Dòng AS (Van tốc độ thông thường) |
|
Cấu hình chức năng |
4 trong 1: Xả nhanh + tiết lưu + giảm thanh + lắp một chạm |
Cơ bản 2 trong 1: Một chiều + chỉ điều chỉnh |
|
Công suất dòng chảy |
Diện tích dòng chảy gấp 2 lần của dòng AS, tốc độ cực cao |
Lưu lượng thông thường tiêu chuẩn, tốc độ thông thường |
|
Tiếng ồn hoạt động |
Bộ giảm thanh tích hợp, ống xả im lặng |
Không có bộ giảm thanh, tiếng ồn ống xả lớn |
|
Kịch bản ứng dụng |
Thiết bị tự động hóa tốc độ cao, tần số cao, độ ồn thấp |
Điều kiện làm việc khí nén thông thường chung |
|
Định vị chi phí |
Loại hiệu suất cao, hiệu suất chi phí cao hơn |
Loại cơ bản tiết kiệm, chi phí thấp |
• Cài đặt định hướng: Lắp đặt đúng theo dấu mũi tên trên thân van. Kết nốiCổng VÀO đến van điện từ vàCổng RA vào xi lanh để tránh lắp đặt ngược lại gây ra sự điều chỉnh tốc độ bất thường.
• Kết nối ống nhanh: Cắt phẳng ống khí nén và lắp hoàn toàn vào khớp nối một chạm cho đến khi nghe thấy tiếng "tách", xác nhận kết nối chắc chắn và kín khí.
• Hoạt động khóa chống rung: Xoay tay quay để điều chỉnh lưu lượng khí thải và tốc độ xi lanh.Nhấn tay quay xuống để khóa và ngăn chặn tốc độ trôi do rung động của thiết bị;kéo tay quay lên để mở khóa để điều chỉnh thứ cấp.
Dòng SOLH ASV là van điều khiển khí nén tốc độ cao 4 trong 1 chuyên nghiệp tích hợp ống xả nhanh, điều tiết khí thải, giảm tiếng ồn im lặng và lắp một chạm. Với diện tích dòng chảy kép, cấu trúc chống rung khóa đẩy và vật liệu bền chống cháy, nó đáp ứng hoàn hảo nhu cầu vận hành tốc độ cao, tần số cao và im lặng của xi lanh khí nén, là sự thay thế nâng cấp tối ưu cho các van điều khiển tốc độ dòng AS thông thường.
