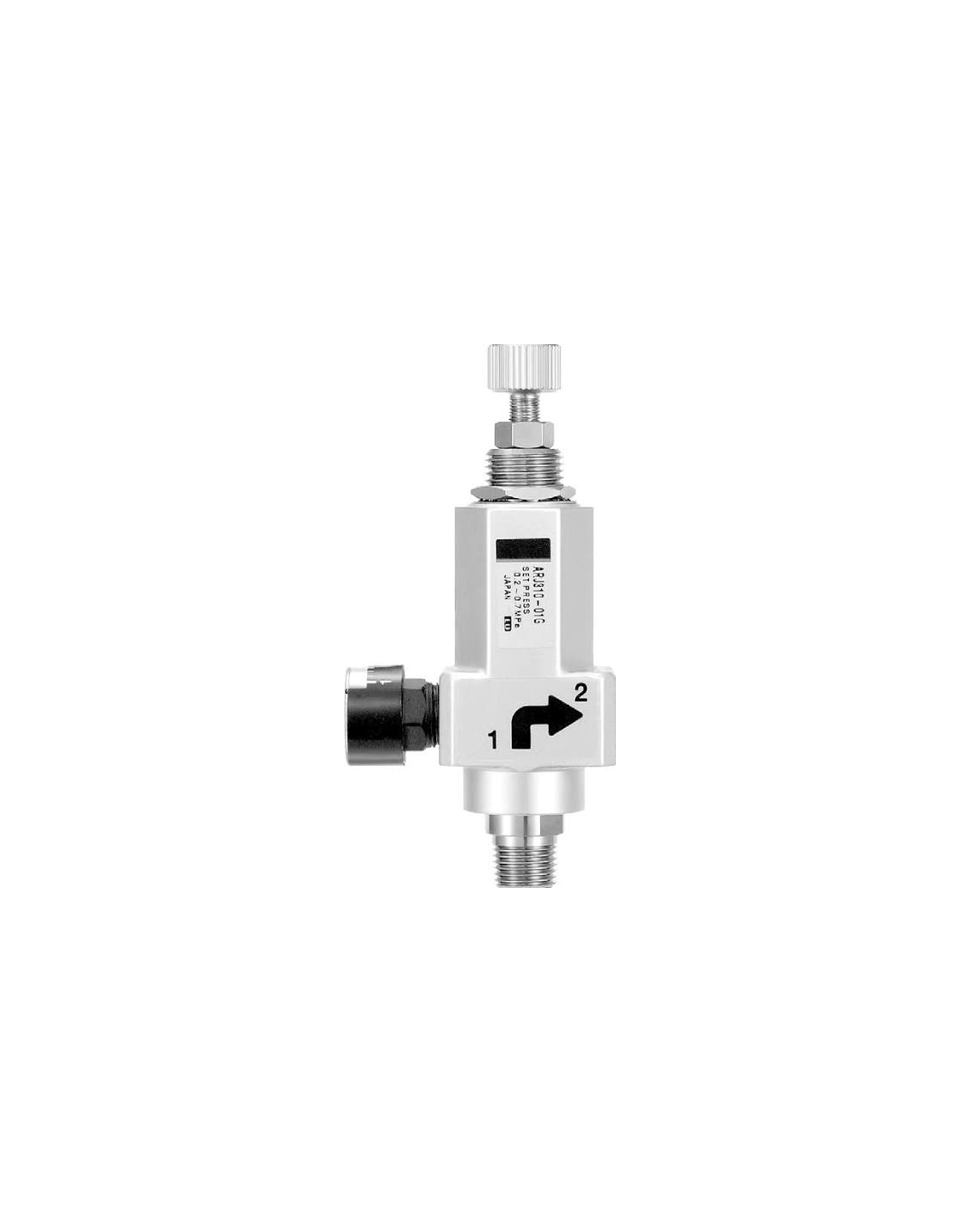

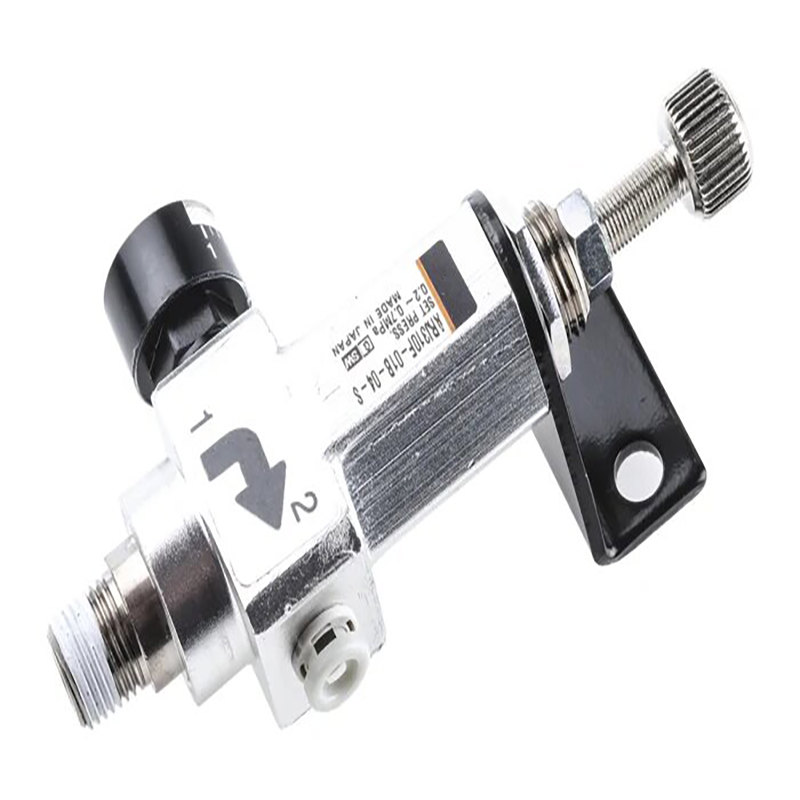

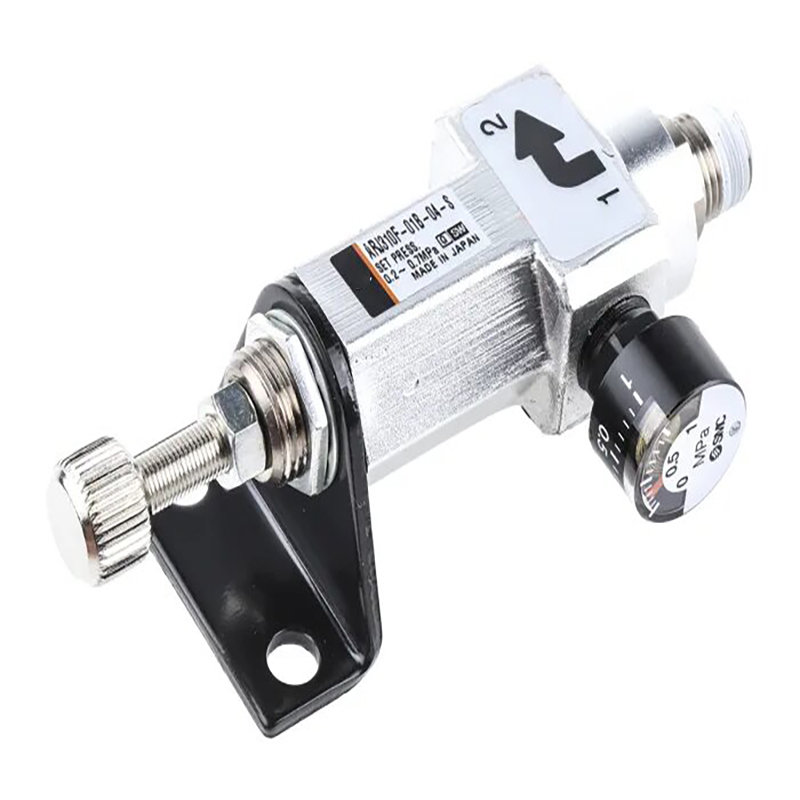

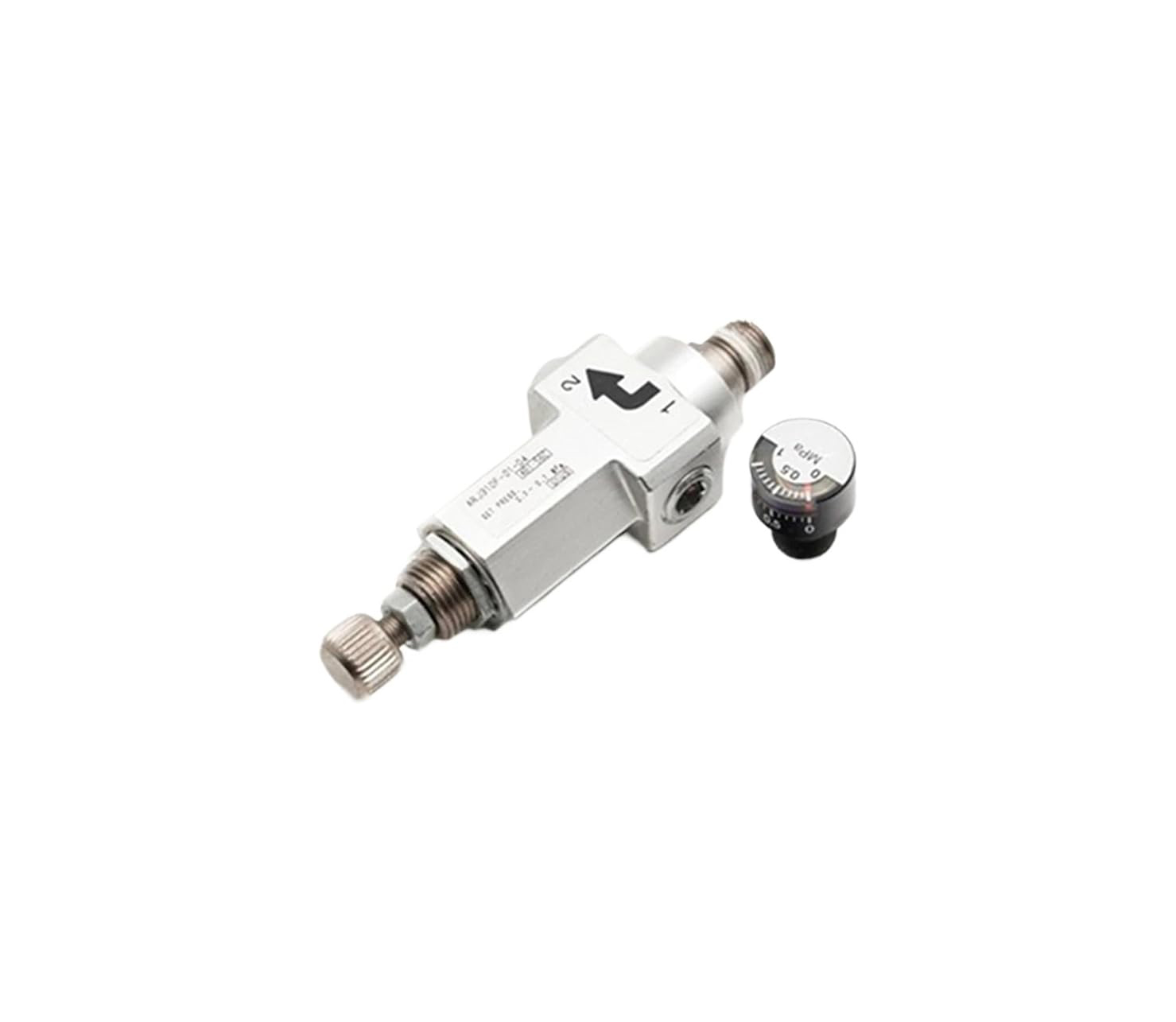

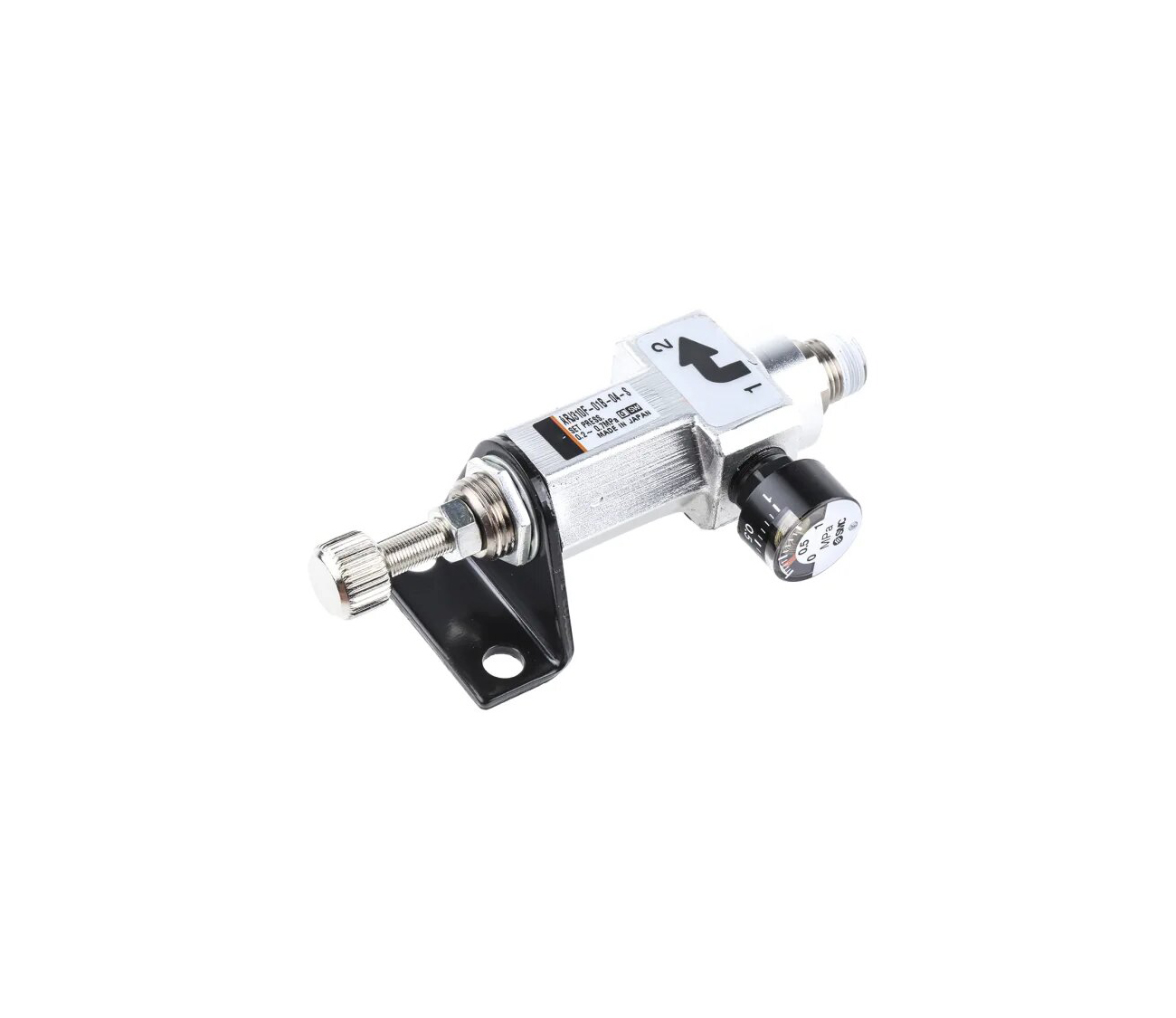

Bộ điều chỉnh áp suất thu nhỏ dòng ARJ310 (Vận hành trực tiếp)

Thương hiệu:SOLH của Richge Technology (睿其格科技)

Tổng quan về sản phẩm

     Dòng SOLH ARJ310 là bộ điều chỉnh áp suất chính xác siêu nhỏ gọn tác động trực tiếp dành cho không gian lắp đặt hẹp và điều khiển áp suất có độ chính xác cao dòng chảy thấp. Kích thước và hiệu suất tổng thể của nó hoàn toàn có thể hoán đổi với bộ điều chỉnh gốc SMC ARJ310 để thay thế thiết bị trực tiếp.

Cấu trúc & Chức năng cốt lõi

     --Cấu trúc: Loại piston tác động trực tiếp có lỗ thông hơi tích hợp

     --Bố trí hai cổng (IN / OUT); áp suất dư thừa tự động cạn kiệt thông qua kênh giảm áp bên trong

     --Chức năng: Giảm đều đặn áp suất không khí đầu vào đến giá trị đầu ra đặt trước, ngăn chặn sự dao động áp suất và bảo vệ quá áp

     --Thiết kế tích hợp với ổ cắm đẩy vào một chạm và ren đầu vào kép tùy chọn để đi dây linh hoạt

Thông số kỹ thuật

     --Phương tiện làm việc: Khí nén công nghiệp sạch và thông thường

     --Áp suất vận hành tối đa: 0,8 MPa

     --Áp suất bằng chứng: 1,2 MPa

     --Phạm vi áp suất có thể điều chỉnh

     --Phạm vi tiêu chuẩn: 0,2–0,7 MPa

     --Phiên bản áp suất thấp: 0,05–0,2 MPa

     --Nhiệt độ môi trường và trung bình: -5oC ~ +60oC (không đóng băng bên trong)

     --Trọng lượng tịnh: Xấp xỉ. 65g

     --Chiều rộng thân máy: 18,5 mm, thích hợp cho việc xếp chồng đa tạp dày đặc

     --Cấp bảo vệ: IP65

Cấu hình cổng

Cổng đầu vào (Hai kiểu có thể lựa chọn)

     --M5×0.8 ren trong

     --Rc1/8 ren ngoài

Cổng ra

     Ren cái Rc1/8 có đầu nối đẩy tích hợp, tương thích với ống hệ mét φ4/φ6, ống hệ mét 5/32" & 1/4"

Cổng đo

     Ren cái Rc1/8, phù hợp với đồng hồ đo áp suất mini dòng G15

Định nghĩa mã mẫu (Ví dụ: ARJ310F-01-04)

     --ARJ310: Dòng đế điều chỉnh mini

     --F: Được trang bị khớp nối tích hợp sẵn; bị bỏ qua cho phiên bản đầy đủ luồng

     --01: Tiêu chuẩn ren Rc1/8

     --04: Đối với ống φ4; 06 tượng trưng cho ống φ6

     --N01: Tùy chọn ren NPT1/8

Mô hình bán chạy nhất

     --ARJ310-01: Phiên bản đầy đủ luồng không có cổng đẩy vào

     --ARJ310F-01-04: Tích hợp ống đẩy vào cho ống φ4

     --ARJ310F-01-06: Tích hợp đầu đẩy cho ống φ6

     --ARJ310F-N01-03: Đầu vào có ren NPT1/8

Ưu điểm sản phẩm cốt lõi

     --Thiết kế nhẹ siêu nhỏ: trọng lượng 65g và thân hẹp 18,5mm phù hợp với bố cục thiết bị cực kỳ nhỏ gọn

     --Tùy chọn ren đầu vào kép (M5 / Rc1/8) để điều chỉnh các bố cục đường ống đa dạng

     --Ổ cắm đẩy được chế tạo tại nhà máy giúp loại bỏ các đầu nối phụ và rút ngắn thời gian lắp ráp

     --Cơ chế giảm áp tích hợp tự động giải phóng áp suất quá mức để có áp suất đầu ra ổn định

     --Hỗ trợ phương pháp lắp kép đai ốc và giá đỡ bên ngoài

     --Cấu trúc tác động trực tiếp cho phép áp suất khởi động thấp xuống tới 0,05 MPa

Kịch bản ứng dụng điển hình

     Xi lanh khí mini, kẹp khí nén cực nhỏ, vòi thổi khí chính xác Lắp ráp điện tử, thiết bị y tế, thiết bị kiểm tra và sản xuất chất bán dẫn Máy phân phối chất lỏng, dụng cụ kiểm tra rò rỉ không khí Máy móc tự động hóa nhỏ gọn, đảo van và bộ xử lý không khí FRL mini

So sánh mô hình: ARJ310 VS ARJ210

Tóm tắt một câu

     Bộ điều chỉnh áp suất mini cứu trợ ARJ310 có thân máy siêu nhỏ gọn, đầu vào ren kép, đầu nối đẩy tích hợp và độ chính xác cao, đóng vai trò là giải pháp kiểm soát áp suất tối ưu cho các hệ thống khí nén nhỏ gọn lưu lượng thấp.
