Van giảm áp nhỏ gọn dòng AP100

Thương hiệu:SOLH của Richge Technology (睿其格科技)

Định vị sản phẩm

     Dòng AP100 là van giảm áp nhỏ gọn có lò xo tác động trực tiếp dành cho các mạch khí nén thu nhỏ. Nó tự động xả hết không khí dư thừa để ổn định áp suất hệ thống khi áp suất vượt quá giá trị đặt trước. Với kích thước nhỏ và điều chỉnh áp suất dễ dàng, nó đóng vai trò bảo vệ quá áp và thành phần kiểm soát áp suất giới hạn trên cho thiết bị khí nén nhỏ gọn.

Cấu trúc & Nguyên tắc làm việc

     --Cấu trúc: Thiết kế lò xo hồi vị tác động trực tiếp mà không cần điều khiển thí điểm

     --Logic làm việc Trạng thái đóng: Áp suất hệ thống thấp hơn giá trị cài đặt Trạng thái mở: Áp suất hệ thống đạt hoặc vượt quá giá trị cài đặt, thoát khí ra môi trường xung quanh Trạng thái đặt lại: Van đóng lại khi áp suất giảm xuống dưới ngưỡng đặt trước

     --Lắp ráp cơ khí đơn giản bao gồm núm điều chỉnh, lò xo và ống chỉ

     --Nhắc nhở: Không được chứng nhận là van an toàn tiêu chuẩn JIS, chỉ dùng để điều chỉnh áp suất và kiểm soát quá áp mạch

Các tính năng chính cốt lõi

1. Đơn vị nhẹ siêu nhỏ gọn

     Kích thước tổng thể 69×40mm, trọng lượng tịnh chỉ 0,12kg. Thiết kế thân đơn độc lập hỗ trợ lắp đặt trực tiếp, hoàn toàn phù hợp cho bố trí thiết bị hẹp và nhúng.

2. Núm điều chỉnh không cần dụng cụ có thể khóa

     Núm trên cùng màu xanh lam thực hiện cài đặt áp suất trực tiếp mà không cần thêm dụng cụ. Cấu trúc khóa ngăn chặn sự thay đổi áp suất ngoài ý muốn do rung hoặc vận hành sai để vận hành ổn định lâu dài.

3. Phạm vi áp suất có thể điều chỉnh kép và lưu lượng cứu trợ cao

     Phạm vi điều chỉnh của model tiêu chuẩn: 0,05–0,69MPa Phiên bản X201 áp suất thấp: 0,02–0,2MPa Áp suất làm việc tối đa cho phép đạt 1,0MPa; kênh dòng chảy bên trong lớn đảm bảo giải phóng áp suất nhanh chóng.

4. Tùy chọn chủ đề đa dạng & lắp đặt linh hoạt

     Kích thước cổng có sẵn: 1/8"(01), 1/4"(02) Tiêu chuẩn ren có thể tùy chỉnh: Rc, NPT, G Hai cách lắp đặt: lắp ren trực tiếp hoặc cố định khung Đánh dấu IN/OUT rõ ràng đảm bảo lắp đặt luồng khí một chiều.

5. Chống ăn mòn & Tuổi thọ ổn định lâu dài

     Thân van bằng hợp kim nhôm đúc có khả năng chịu nhiệt độ rộng từ -5oC đến + 60oC. Được thiết kế cho khí nén khô, vận hành không cần bôi trơn giúp giảm chi phí bảo trì.

Bảng thông số kỹ thuật

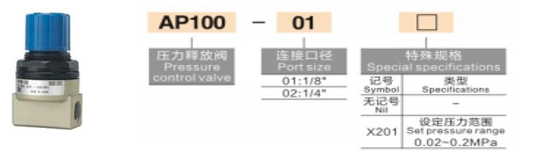

Định nghĩa mã mẫu

Ví dụ: AP100-02-B-N

     --AP100: Dòng sản phẩm cơ sở

     --01/02: Kích thước cổng tương ứng

     --B: Được trang bị giá đỡ; trống = không có dấu ngoặc

     --N: Sợi NPT; trống = ren Rc tiêu chuẩn; Sợi F = G

     --Suffix X201: Phiên bản điều chỉnh áp suất thấp

Kịch bản ứng dụng điển hình

     Bộ đệm xi lanh và khả năng hấp thụ sốc tác động ở vị trí cuối Bảo vệ quá áp cho bộ điều chỉnh áp suất hạ lưu Đồ gá lắp nhỏ gọn và thiết bị tự động hóa nhỏ cho các ngành công nghiệp 3C, điện tử và y tế Khóa giới hạn áp suất trên cho các mạch khí nén chung Các đường ống thử nghiệm và thử nghiệm trong phòng thí nghiệm yêu cầu giới hạn trên áp suất không đổi。

Tóm tắt một câu

     Van giảm áp nhỏ gọn độc lập AP100 tích hợp núm điều chỉnh có khóa, phạm vi điều chỉnh 0,05–0,69MPa và cấu trúc lắp trực tiếp, là giải pháp tối ưu để kiểm soát giới hạn áp suất trên của hệ thống khí nén thu nhỏ.
