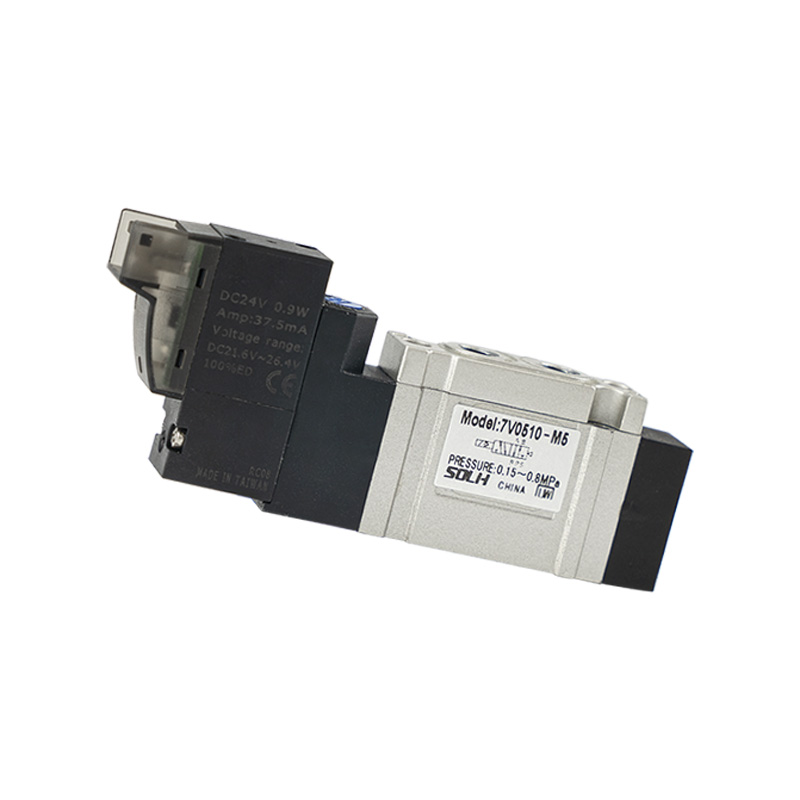

Van điện từ 5/2 & 5/3 vận hành thí điểm nhỏ gọn dòng 7V

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Dòng SOLH 7V là van điện từ định hướng nhỏ gọn được vận hành bằng thí điểm bao gồm các chức năng 5/2 chiều và 5/3 chiều, được thiết kế đặc biệt cho các mạch khí nén tiêu chuẩn chung. Áp dụng cấu trúc ống xả tập trung bên trong với kênh dòng chảy được tối ưu hóa, nó mang lại công suất dòng chảy lớn vượt trội, phản ứng chuyển đổi nhanh và tiêu thụ điện năng thấp. Nó có thể được sử dụng độc lập hoặc được lắp ráp thành các dãy van đa dạng để điều khiển tập trung nhiều xi lanh.

Cấu trúc cốt lõi & Phân loại chức năng

 1. Định nghĩa chức năng cổng & vị trí:

   1.1  Van điện từ 5/2 chiều: 1 cổng vào P, 2 cổng làm việc A/B, 2 cổng xả R/S

     -- Hậu tố 10: Lò xo điện từ đơn cuộn dây trở về

     -- Hậu tố 20: Loại chốt điện từ đôi cuộn dây

   Van điện từ cuộn đôi 1.2 5/3 chiều (3 chức năng lõi trung tâm)

     -- 30C Center Closed: Tất cả các cổng được bịt kín hoàn toàn ở vị trí giữa để khóa áp suất xi lanh để giữ kẹp

     -- Ống xả trung tâm 30E: A & B được kết nối với ống xả R/S để xả áp suất dư một cách an toàn

     -- 30P Nguồn cung cấp áp suất trung tâm: P nối với cả A và B, cả hai bên xi lanh duy trì áp suất không khí

  2. Tính năng truyền động và kết cấu

     -- Loại truyền động: Thiết kế vận hành thí điểm, áp suất khởi động thấp, phản ứng cực nhanh và lưu lượng đầu ra lớn

     -- Ống xả tập trung bên trong: Không khí thí điểm được xả đồng đều qua các cổng xả chính R/S, đường ống sạch sẽ và gọn gàng mà không có khí thải thí điểm rải rác

Bảng thông số dòng chảy và kích thước dòng

Thông số kỹ thuật chung phổ quát

     -- Phạm vi áp suất hoạt động: 0,15 ~ 0,8 MPa

     - Áp suất thử nghiệm bằng chứng: 1,2 MPa

    -- Nhiệt độ hoạt động: -20oC ~ +70oC (không đóng băng trong nguồn cung cấp không khí)

     -- Thời gian phản hồi chuyển đổi: ≤50 ms

     -- Tần số hoạt động tối đa: 5 Hz

     -- Công suất tiêu thụ cuộn dây: DC = 0,7W; AC = 1,1VA

     -- Tùy chọn điện áp tiêu chuẩn

        DC: 12V(F), 24V(B)

        Điện áp xoay chiều: 110V(C), 220V(A)

     -- Cấp bảo vệ: IP40 chống bụi

     -- Chất liệu thân van: Hợp kim nhôm đúc

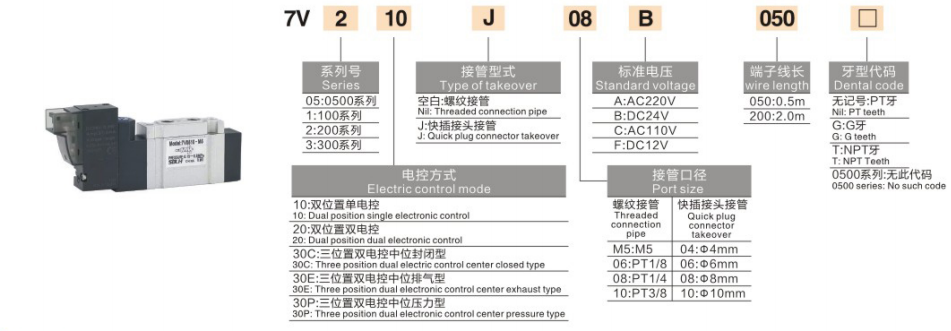

Quy tắc đặt tên mô hình hoàn chỉnh

  1. Mẫu ví dụ: 7V210J08B050

     -- 7V: Mã dòng cho van điện từ nhỏ gọn 5/2 & 5/3 vận hành thí điểm

     -- 2: Mã kích thước (dòng 2 = 7V200, cổng 1/4")

     -- 10 / 20 / 30C/30E/30P: Chức năng mạch

        10=5/2 cuộn dây đơn; 20=5/2 cuộn dây đôi; Chuỗi 30 = 5/3 ba vị trí

     -- J: Hình thức kết nối cổng; J = khớp nối nhanh bằng đẩy, trống = cổng ren tiêu chuẩn

     -- 08: Mã kích thước cổng (08 = 1/4")

     -- B: Mã điện áp cuộn dây (B=DC24V, A=AC220V)

     -- 050: Mã chiều dài cáp (050 = 0,5 mét cáp)

Mô hình tham chiếu tiêu chuẩn chung

  1. Chuỗi hai vị trí 5/2

     -- Lò xo hồi lưu đơn: 7V110-06 (1/8", DC24V)

     -- Chốt cuộn đôi: 7V220-08 (1/4", AC220V)

  2. Chuỗi ba vị trí 5/3

     -- Giữ áp suất đóng trung tâm: 7V130C-06

     -- Bộ xả áp suất trung tâm: 7V230E-08

     -- Trung tâm cổng điều áp kép: 7V330P-10

Ưu điểm sản phẩm cốt lõi

  1. Nâng cao hiệu suất dòng chảy cao

     - Thiết kế đường dẫn hợp lý bên trong được tối ưu hóa, công suất dòng chảy tăng khoảng 30% so với van điện từ dòng 4V truyền thống, giúp thực hiện tốc độ rút và mở rộng xi lanh nhanh hơn.

  2. Tùy chọn cài đặt đa hướng & cổng kép linh hoạt

     -- Hỗ trợ gắn ngang và dọc; hai chế độ kết nối: cổng ren tiêu chuẩn hoặc khớp nối nhanh để lắp ráp ống nhanh.

  3. Thiết kế mô-đun tích hợp đa dạng

     -- Tương thích với đế van đa dạng nhiều trạm, nhiều van xếp chồng lên nhau để tiết kiệm không gian lắp đặt tủ và đơn giản hóa việc bố trí đường ống dẫn khí chính.

  4. Cuộn dây điện cực thấp

     - Thiết kế cuộn dây công suất thấp giúp giảm sinh nhiệt, phù hợp với điều kiện làm việc tràn đầy năng lượng liên tục trong thời gian dài với mức tiêu thụ năng lượng thấp hơn.

  5. Tuổi thọ sử dụng cực dài

     -- Cấu trúc đệm và ống đệm bên trong chính xác, hiệu suất ổn định lên tới hàng triệu chu kỳ chuyển mạch với mức bảo trì tối thiểu.

Tóm tắt một câu

     Van điện từ điều khiển thí điểm nhỏ gọn SOLH 7V bao gồm đầy đủ 5/2 cuộn dây đơn / đôi và 5/3 ba biến thể chức năng trung tâm với kích thước cổng hoàn chỉnh M5 ~ 3/8", có lưu lượng cao hơn 30% so với dòng 4V thông thường, tiêu thụ điện năng thấp và thiết kế có thể xếp chồng đa dạng như van điều khiển hướng phổ quát cho tất cả các mạch khí nén tự động tiêu chuẩn.
