Van điện từ dòng 5V | Van điều khiển khí nén công suất thấp tần số cao 5/2 & 5/3 Way

Thương hiệu: SOLH của Richge Technology | Thay thế hoàn toàn tương thích cho van điện từ cao cấp dòng AirTAC 5V

1. Tổng quan về sản phẩm

     Dòng SOLH 5V là van điện từ định hướng khí nén 5 cổng cao cấp có thể hoán đổi hoàn toàn với dòng 5V gốc của AirTAC. Nó bao gồm5/2 chiều hai vị trí Và5/3 cách ba vị trí các loại chức năng. Áp dụng cấu trúc trượt ống cuộn tiên tiến với thiết kế cuộn dây tiết kiệm năng lượng thấp, nó có tuổi thọ cực dài, chuyển mạch tần số cao ổn định và tỷ lệ hỏng hóc thấp. Với cấu trúc ống xả thí điểm bên trong và cấp bảo vệ IP65, nó thân thiện với môi trường làm việc sạch sẽ như thiết bị điện tử, thực phẩm và điều trị y tế. Được sử dụng chuyên nghiệp để điều khiển chuyển động tịnh tiến của xi lanh tác động kép, đây là van điều khiển lõi được ưu tiên cho các hệ thống khí nén tự động tiêu chuẩn cao.

  1.1 Định nghĩa chức năng và cổng lõi

     • Cấu hình 5 cổng: P (cửa hút gió chính), A/B (cửa hút gió kép), R/S (hai cổng xả khí độc lập)

     • 5/2 Đường Hai Vị Trí: Chức năng đảo chiều một chiều, hoàn thành quá trình điều khiển chu trình rút và kéo dài xi lanh

     • 5/3 Đường Ba Vị Trí: Được trang bị vị trí trung gian ở giữa, hỗ trợ chức năng giữ dừng xi lanh, duy trì áp suất và thiết lập lại toàn bộ khí thải

     • Ứng dụng cốt lõi: Chuyên dùng để điều khiển hoạt động tịnh tiến toàn hành trình của tất cả các xi lanh khí nén tác động kép

2. Phân loại sản phẩm cốt lõi & logic chức năng

  2.1 Van điện từ hai điểm 5/2 chiều

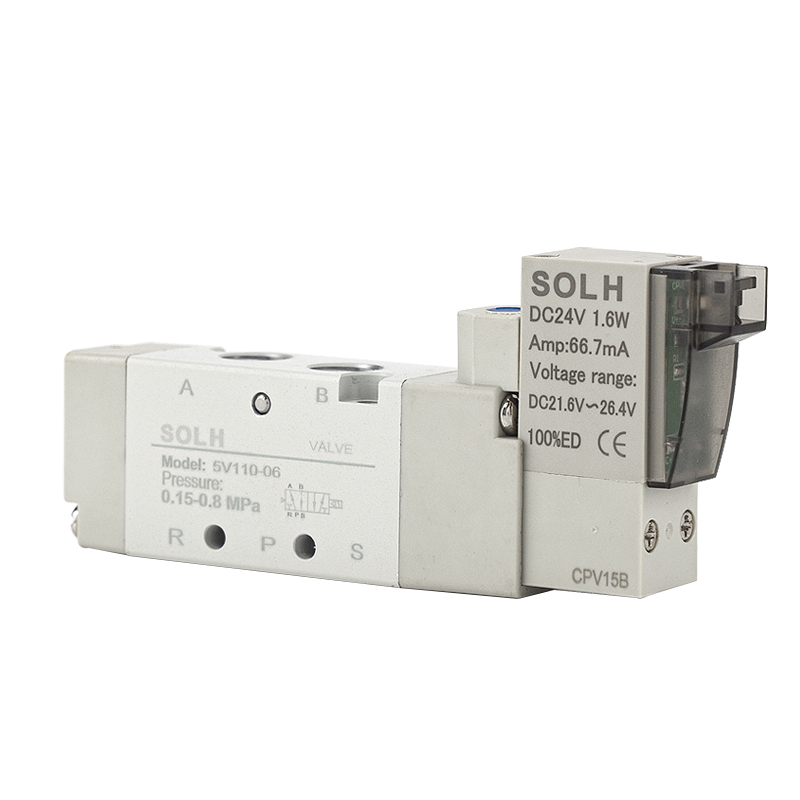

     • Điều khiển điện đơn (5V110/210/310): Được điện khí hóa để chuyển hướng, thiết lập lại lò xo tự động tắt nguồn, phù hợp với điều khiển chạy bộ chuyển động tịnh tiến thông thường

     • Điều khiển điện đôi (5V120/220/320): Được điện khí hóa để hoàn thành hành động đảo chiều, bộ nhớ trạng thái tắt nguồn và tự giữ, phù hợp với điều kiện làm việc khóa vị trí trong thời gian dài

  2.2 Van điện từ ba điểm 5/3 chiều (Điều khiển điện kép)

     Ba chức năng trung lập trung tâm tùy chọn để đáp ứng các yêu cầu đa dạng về quy trình tại chỗ:

     • 30C (Đóng cửa trung tâm): Cổng P ở vị trí trung tâm đóng, cổng A/B giao tiếp với cổng xả R/S, thực hiện dừng xi lanh và giữ áp suất ở bất kỳ vị trí hành trình nào

     • 30E (Ống xả trung tâm): Cổng P ở vị trí trung tâm đóng, cổng kép A/B cạn kiệt hoàn toàn, xi lanh đặt lại nhanh chóng mà không còn áp suất dư

     • 30P (Giữ áp suất trung tâm): Cổng P vị trí trung tâm giao tiếp với các cổng A/B, cổng xả R/S đóng, duy trì áp suất đường ống hệ thống ổn định

3. Các mô hình phổ biến, thông số cỡ nòng và lưu lượng

4. Thông số kỹ thuật cốt lõi

5. Giải thích nhanh mã hóa mô hình

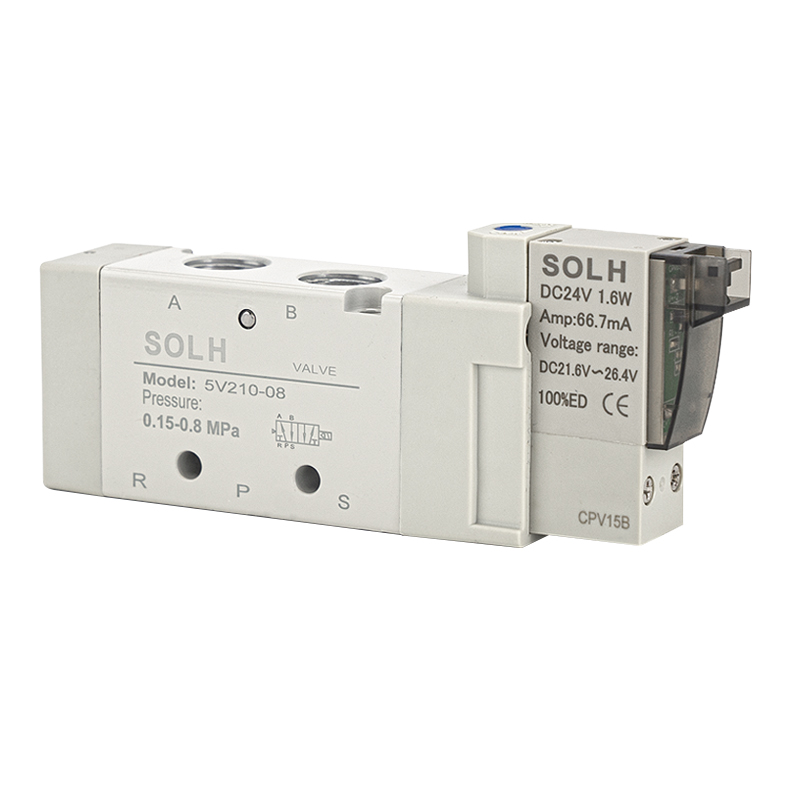

     Lấy 5V210-08 DC24V làm ví dụ tiêu chuẩn

     • 5V: Mã dòng van điện từ khí nén 5 cổng 2/3 vị trí

     • 2: Thông số kỹ thuật dòng 200, tương ứng với cỡ nòng chính G1/8 & G1/4

     • 10: Loại điều khiển điện đơn 2 vị trí;20 = loại điều khiển điện kép;30C/E/P = Loại chức năng trung tâm 3 vị trí

     • 08: Giao diện cỡ nòng G1/4;06 = G1/8;M5 = sợi micro M5

     • DC24V: Điện áp định mức;B là viết tắt của DC24V,A là viết tắt của AC220V, có nhiều tùy chọn điện áp

6. Ưu điểm của sản phẩm cốt lõi

     • Công suất thấp và tuổi thọ cực dài: Cuộn dây tiết kiệm năng lượng công suất thấp 0,9W giúp giảm mức tiêu thụ điện năng hoạt động lâu dài. Áp dụng cấu trúc bịt kín ống cuộn có độ chính xác cao với khả năng chống ma sát thấp, nó hỗ trợ hơn 30 triệu chu kỳ chuyển mạch ổn định và giảm thiểu tần suất bảo trì sau này.

     • Đáp ứng tần số cao cực nhanh: Thiết kế đường dẫn khí bên trong được tối ưu hóa giúp đạt được thời gian phản hồi chuyển đổi trong vòng 0,05 giây, thích ứng hoàn hảo với các yêu cầu hoạt động tuần hoàn tần số cao của dây chuyền sản xuất tự động.

     • Khả năng thích ứng với môi trường sạch: Cấu trúc ống xả thí điểm tập trung bên trong tích hợp giúp tránh ô nhiễm tràn dầu khí bên ngoài, đáp ứng đầy đủ các tiêu chuẩn sản xuất sạch và không bụi của ngành điện tử, thực phẩm và y tế.

     • Tích hợp mạnh mẽ và gỡ lỗi thuận tiện: Hỗ trợ lắp đặt tích hợp dàn van đa dạng để tiết kiệm không gian thiết bị. Được trang bị nút thủ công trên thân van, tạo điều kiện thuận lợi cho việc gỡ lỗi van đơn và vận hành thử thiết bị.

     • Hiệu suất ổn định và chịu được thời tiết: Phạm vi thích ứng nhiệt độ rộng và cấp độ chống bụi và chống nước theo tiêu chuẩn IP65, hoạt động ổn định trong môi trường công nghiệp phức tạp trong nhà và ngoài trời.

7. Các kịch bản ứng dụng điển hình

     • Kiểm soát chuyển động tịnh tiến của xi lanh tác động kép: Được sử dụng rộng rãi để xử lý tự động, đẩy vật liệu, kẹp cố định, định vị quay và các hành động chuyển động qua lại bằng khí nén khác.

     • Dây chuyền sản xuất tự động tiêu chuẩn cao: Áp dụng cho dây chuyền hàn ô tô, niêm phong và cắt bao bì, gắn bề mặt điện tử, làm đầy thực phẩm và các thiết bị tự động hóa chính xác khác.

     • Điều kiện làm việc tần số cao và sạch sẽ: Loại van ưu tiên dành cho các ứng dụng công nghiệp yêu cầu đảo chiều thường xuyên, không gây ô nhiễm và hoạt động liên tục ổn định lâu dài.

8. Phân biệt lựa chọn: Van điện từ dòng 5V và dòng 4V

Tóm tắt một câu

     Dòng SOLH 5V là loại van điện từ khí nén 5/2 & 5/3 chiều cao cấp với mức tiêu thụ điện năng thấp, tuổi thọ cực cao và hiệu suất chuyển đổi tần số cao nhanh. Với ống xả bên trong sạch sẽ và thiết kế chống nước & chống bụi theo tiêu chuẩn IP65, đây là van điều khiển lõi tối ưu cho xi lanh tác động kép và hệ thống khí nén tự động sạch tiêu chuẩn cao, hoàn toàn tương thích với dòng 5V nguyên bản của AirTAC.
