Van điện từ chống cháy nổ vận hành thí điểm dòng 50-VFE / 50-VPE

Thương hiệu:SOLH của Richge Technology

 I. Tổng quan về Roduct

     Dòng SOLH 50 là dòng sản phẩm van điện từ chống cháy nổ vận hành bằng thí điểm được chia thành hai mẫu cốt lõi:

     --50-VFE: Van điện từ chống cháy 5/2 chiều

     --50-VPE: Van điện từ chống cháy 3/2 chiều

     Toàn bộ dòng sản phẩm này được chứng nhận chống cháy Ex d Ⅱ BT4, chứng nhận chống cháy nổ Ex-CCC bắt buộc của Trung Quốc và phê duyệt chống cháy nổ TIIS quốc tế, với xếp hạng chống nước và chống bụi IPX6. Nó phù hợp với môi trường khí dễ cháy và nổ Vùng 1 & Vùng 2, bao gồm lớp phủ, pin lithium, hóa chất, mực in, bao bì bụi và thiết bị hỗ trợ dầu khí.

     Tất cả các cuộn dây đều có chung mức tiêu thụ điện năng 3,5W, thiết kế không cần bôi trơn và hỗ trợ hai hình thức lắp đặt: lắp ren riêng lẻ và đảo van đa dạng đa trạm.

Sự khác biệt cốt lõi giữa hai mô hình

     --50-VFE: Dành cho truyền động hai chiều của xi lanh tác dụng kép

     --50-VPE: Tương thích với áp suất âm chân không và mạch xi lanh tác động đơn

     Vỏ và cuộn dây chống cháy nổ hoàn toàn có thể hoán đổi cho nhau giữa hai mẫu, trong khi đường dẫn khí của van và đế ống góp hoàn toàn không thể thay thế cho nhau.

2. Thông số kỹ thuật tiêu chuẩn chống cháy nổ phổ biến (Áp dụng cho cả hai mẫu)

2.1:Thông số an toàn cháy nổ

     --Dấu nổ: Ex d Ⅱ BT4 Gb (Nhiệt độ bề mặt tối đa T4: 135oC); phiên bản T5/T6 nhiệt độ thấp tùy chọn

     --Lớp bảo vệ: IPX6, chống tia nước bắn tung tóe, ổn định trong môi trường nhà xưởng ẩm ướt và bụi bặm

     --Chứng nhận: Ex-CCC bắt buộc của Trung Quốc, TIIS của Nhật Bản, tiêu chuẩn chống cháy nổ quốc tế IEC, tuân thủ môi trường RoHS

     --Khu vực nguy hiểm: Nổ khí Khu 1, Khu 2; tương thích với ethylene, propylene, dung môi sơn và môi trường làm việc có bụi dễ cháy

     --Tùy chọn dây: Tuyến cáp chống cháy kim loại loại T, hộp dây ổ cắm chống cháy loại L để tránh rò rỉ tia lửa điện

     --Điện áp cuộn dây: DC24V / DC12V, AC220V / AC110V; Công suất cuộn dây 3,5W không đổi, sinh nhiệt thấp đảm bảo an toàn cháy nổ

2.2 Thông số cơ học chung

     --Môi trường làm việc: Làm sạch khô khí nén, khí trơ; Hoạt động chân không chỉ có sẵn cho 50-VPE

     --Bôi trơn: Không cần bôi trơn, phù hợp với bộ kết hợp không khí không dầu AFC; Bộ ba sương mù dầu AC/BC bị cấm đối với mạch chân không

     --Ghi đè thủ công: Pin thủ công kiểu đẩy, tùy chọn có thể khóa / không khóa để kiểm tra mạch trong trạng thái tắt nguồn

     --Cài đặt: Van có thể được gắn ở mọi góc độ mà không bị giới hạn trọng lực

     --Tần số chuyển mạch tối đa: chu kỳ 1Hz; Thời gian đáp ứng 45ms (được thử nghiệm dưới nguồn cung cấp không khí tiêu chuẩn 0,5MPa)

     --Nhiệt độ hoạt động: Phiên bản T4: -10oC ~ +50oC; Phiên bản nhiệt độ thấp T6: -10oC ~ +40oC (không cho phép đóng băng bên trong)

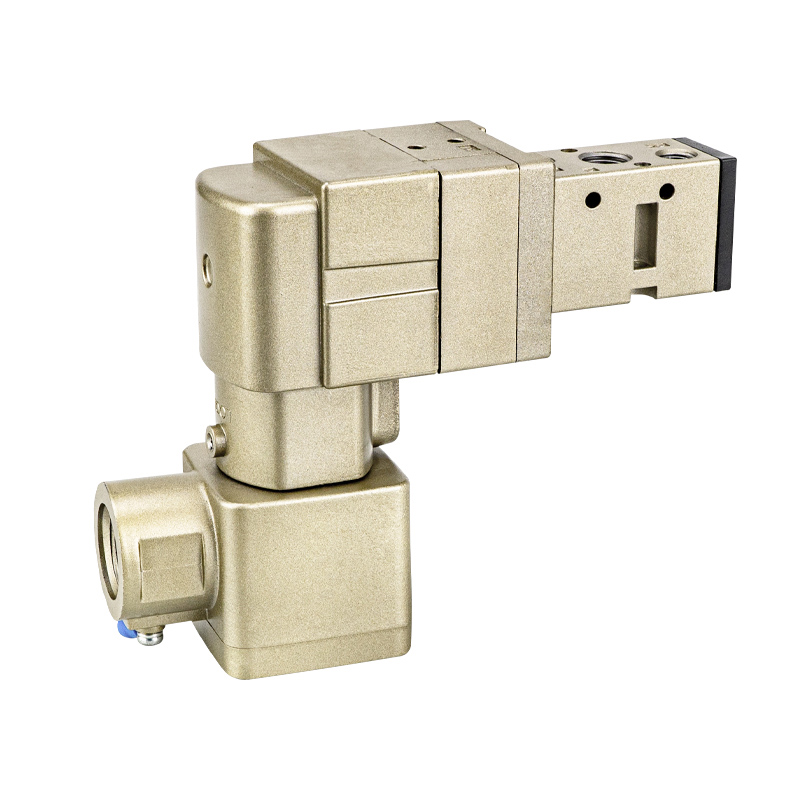

3. Van điện từ chống cháy nổ 5 cổng dòng 50-VFE (Dòng 50-VFE3000 / 5000)

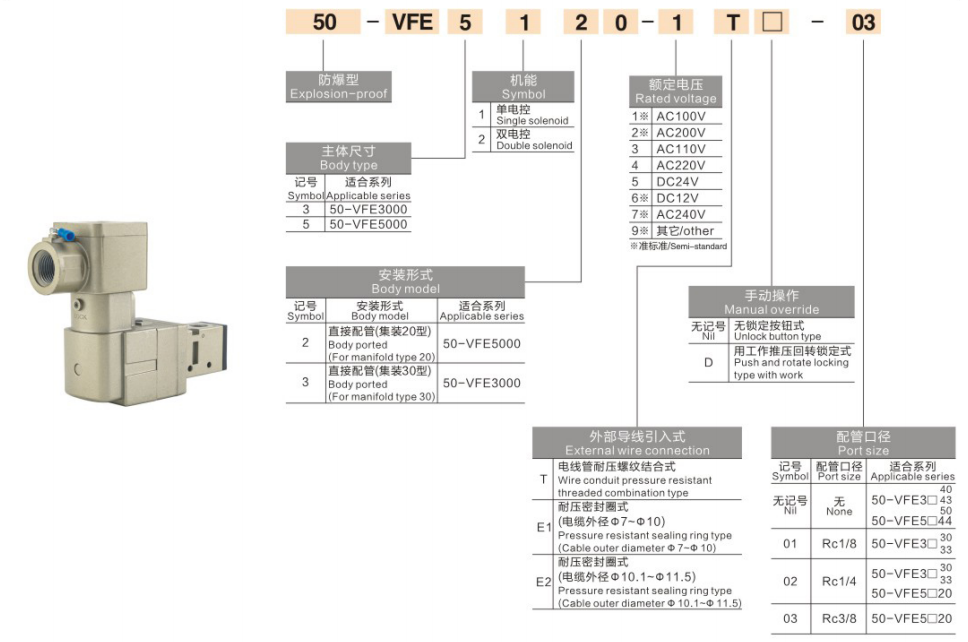

3.1 Định nghĩa mã mẫu (Ví dụ: 50-VFE51201T)

     --50: Mã dòng chống cháy

     --VFE: Van ống dẫn khí đàn hồi 5/2 chiều

     --5: Thông số kỹ thuật dòng chảy cao 5000

     --1: Trở lại lò xo điện từ đơn

     --2: Gắn trực tiếp bằng ren

     --0: Cấu hình tiêu chuẩn

     --1: Chủ đề cổng G1/4

     --T: Tuyến cáp chống cháy bằng kim loại

Thông số kỹ thuật phụ của mô hình

     --50-VFE3000:Lưu lượng thấp nhỏ gọn, diện tích mặt cắt hiệu dụng 18mm2, Cv=1.0, cổng G1/8

     --50-VFE5000:Lưu lượng tiêu chuẩn chính thống, diện tích mặt cắt hiệu dụng 45mm2, Cv=2.5, cổng chính G1/4

3.2 Cấu trúc & Logic mạch không khí (Đường 5/2)

    --Định nghĩa cổng:Đầu vào nguồn P, đầu ra A, đầu ra B, R1/R2 hai cổng xả độc lập; van chính + van xả tập trung, không cần đường ống xả thí điểm riêng biệt để đơn giản hóa việc bố trí dây điện

     --Cấu trúc ống chỉ:Con dấu đàn hồi ống thí điểm; Cần có chênh lệch áp suất tối thiểu 0,15MPa để truyền động ống chỉ, không thể dịch chuyển dưới áp suất âm chân không

Chế độ chức năng

    --Hátle điện từ (hậu tố 1):Được cấp năng lượng → P→A, B→R2; tắt nguồn đặt lại lò xo → P→B, A→R1, đặt lại xi lanh một chiều

    --Điện từ đôi (hậu tố 2):Chức năng ghi nhớ chốt, duy trì vị trí van sau khi cắt điện, lý tưởng cho các trạm kẹp giữ áp suất lâu dài

3.3 Phụ kiện lắp đặt phù hợp

     --Gắn ren:Kết nối ren trực tiếp G1/8, G1/4, tương thích với phụ kiện đẩy KQ2 & ống khí nén PU/PA

     --Đảo van đa dạng:Đế đa dạng 5 cổng chuyên dụng 50-VV5FE3 (cho dòng 3000) / 50-VV5FE5 (cho dòng 5000), hỗ trợ cung cấp không khí tập trung lên đến 10 trạm; Kênh dẫn khí đa dạng chỉ phù hợp với van VFE, cấm lắp ráp hỗn hợp với van 3 cổng VPE

3.4 Ứng dụng điển hình (Chỉ dành cho mạch xi lanh tác động kép)

     --Truyền chuyển tác động kép, nút chặn, xi lanh kẹp dập trên dây chuyền sản xuất chống cháy nổ

     --Điều khiển chuyển mạch van bi khí nén/van bướm điều khiển cho đường ống hóa chất

     --Tự động hóa đảo van tập trung cho xưởng sơn và bụi pin lithium

     --Tất cả các hệ thống khí nén chống cháy nổ yêu cầu chuyển động kéo dài và rút lại xi lanh hai chiều

3.5 Lưu ý giới hạn

     Mạch chân không bị nghiêm cấm. Nếu không có đủ chênh lệch áp suất dưới áp suất âm, ống chỉ không thể dịch chuyển, dẫn đến mất cốc hút và trục trặc xi lanh. Chỉ tương thích với nguồn cung cấp không khí dương tiêu chuẩn 0,2 ~ 0,9MPa.

4. Van điện từ chống cháy nổ 3 cổng 50-VPE Series (Dòng 50-VPE500/700)

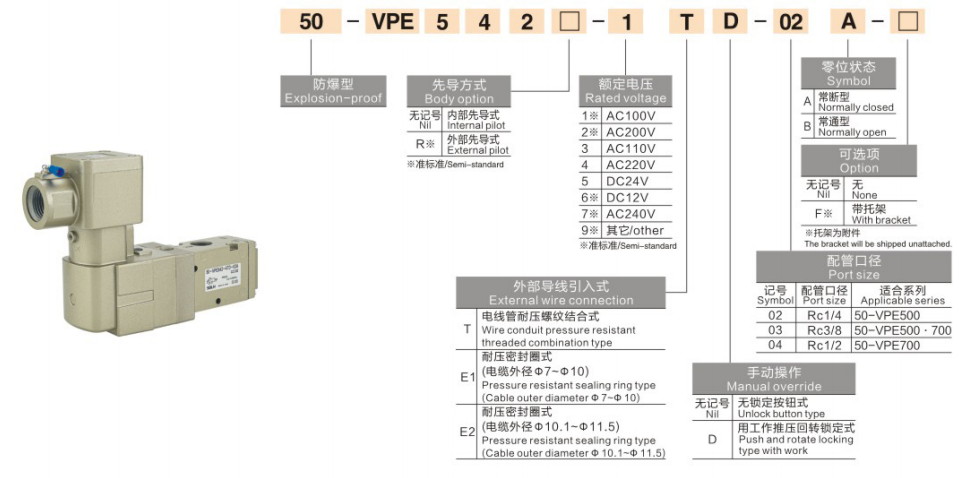

4.1 Định nghĩa mã mẫu (Ví dụ: 50-VPE54201T)

     --50: Mã dòng chống cháy

     --VPE: Van hình con dấu đàn hồi 3/2 chiều

     --542: Thông số kỹ thuật VP500, ren NC thường đóng

     --0: Cấu hình tiêu chuẩn

     --1: Chủ đề cổng G1/4

     --T: Tuyến cáp chống cháy bằng kim loại

Thông số kỹ thuật phụ của mô hình

     --50-VPE500: Lưu lượng tiêu chuẩn, diện tích mặt cắt hiệu dụng 41,4mm2, Cv=2,3, để xử lý chân không thông thường

     --50-VPE700: Lưu lượng cao, diện tích mặt cắt hiệu quả 72mm2, Cv=4,0, dành cho vận chuyển chân không tấm lớn và thùng carton nhiều lỗ

4.2 Cấu trúc & Logic mạch khí (3/2 NC thường đóng, KHÔNG chuyển đổi được)

     --Định nghĩa cổng: Đầu vào nguồn P, đầu ra A, ống xả đơn R; cổng xả thí điểm độc lập PE. Ở những khu vực chống cháy nổ có lượng bụi cao, đường ống bên ngoài có thể dẫn khí thải đến khu vực an toàn

     --Cấu trúc ống cuộn: Loại poppet bịt kín thí điểm, khởi động chênh lệch áp suất bằng 0, hoạt động ổn định trong điều kiện chân không hoàn toàn xuống -101,2kPa, van chống cháy chuyên dụng cho mạch chân không

Logic làm việc NC (KHÔNG có thể chuyển đổi chức năng)

     --Mở điện: P nối với A để cấp khí, R đóng; Máy tạo chân không tạo ra áp suất âm, xi lanh tác động đơn kéo dài

     --Tắt nguồn: P cắt, A tự động kết nối với R để giảm áp; cốc hút ngắt chân không tức thời, lò xo xi lanh tác động đơn tự động rút lại. Phôi được giải phóng khi thiết bị chống cháy nổ ngừng hoạt động để nâng cao an toàn vận hành

4.3 Phụ kiện lắp đặt phù hợp

     --Gắn ren trực tiếp: Cổng ren M5, G1/8, G1/4, được lắp đặt trực tiếp ở thượng nguồn của máy tạo chân không

     --Đảo đa dạng chân không chuyên dụng: Đế độc quyền 3 cổng 50-VV3PE với các kênh dẫn khí độc lập, không thể lắp ráp hỗn hợp với van VFE 5 cổng

4.4 Ưu điểm cốt lõi (Chỉ có Van chống cháy tương thích cho mạch chống cháy nổ chân không)

     --Khởi động áp suất chênh lệch bằng không, tương thích với cả áp suất âm chân không và điều kiện làm việc áp suất dương tiêu chuẩn

     --Tự động giảm áp khi mất điện; phôi được giải phóng khi thiết bị chống cháy nổ dừng lại để tránh nguy cơ bị thương do kẹp hoặc rơi

     --Con dấu hình nộm rò rỉ cực thấp, không bị suy giảm lực hút trong quá trình hấp phụ chân không trong thời gian dài

4.5 Ứng dụng điển hình

     --Xử lý chân không chống cháy nổ: Máy tạo chân không ZU/ZB + Cốc hút đệm ZPT cho pin lithium, lớp phủ & vật liệu chống cháy nổ thực phẩm

     --Xi lanh hồi vị lò xo tác động đơn để nâng, kẹp và đẩy dụng cụ đơn giản

     - Chuyển giao hấp phụ áp suất âm của màng, thùng carton và tấm kính trong xưởng dễ cháy nổ

     --Mạch giảm áp và ngắt nguồn cấp khí nhánh cho thiết bị chống cháy nổ

5. Bảng so sánh: 50-VFE VS 50-VPE

6. Kết hợp mạch khí nén hoàn chỉnh chống cháy nổ tiêu chuẩn

     --Mạch1: Xử lý chân không chống cháy nổ (50-VPE54201T):  Tổ hợp khí chống cháy nổ không dầu AFC2000 → 50-VPE54201T → Ống PU6 → Máy tạo chân không thẳng ZU + Cốc hút đệm ZPT

    --Mạch 2: Chuyển xi lanh đôi chống cháy nổ (50-VFE51201T):  Bộ ba không khí chống cháy nổ AC2000 → 50-VFE51201T Đảo van 5 cổng → Ống PU8 → Xi lanh chống cháy nổ tác động kép SC/SDA

    --Mạch 3: Đồ gá kẹp tác động đơn chống cháy nổ:  Bộ điều chỉnh áp suất chống cháy nổ AR → 50-VPE500 → Ống siêu nhỏ PU4 → Xi lanh tác động đơn mini MAL

7. Lựa chọn & Thông số kỹ thuật vận hành an toàn chống cháy nổ

    --Mạch chân không chỉ được sử dụng 50-VPE:  Cấu trúc ống chỉ của 50-VFE không thể dịch chuyển nếu không có chênh lệch áp suất; sử dụng nó cho các mạch chân không sẽ dẫn đến hỏng hóc hoàn toàn và rủi ro an toàn rơi phôi. Bộ ba AC/BC có bộ tạo sương dầu bị nghiêm cấm đối với hệ thống chân không, vì ô nhiễm dầu sẽ chặn con rối VPE và gây rò rỉ.

    --Xi lanh tác động kép phải sử dụng van 5 cửa 50-VFE:  VPE 3 cổng chỉ cung cấp một luồng không khí đầu ra và không thể thực hiện chuyển động kéo dài và rút lại xi lanh hai chiều; nó không thể thay thế van 5 cổng.

     --Việc lắp ráp hỗn hợp các đế đa dạng đều bị cấm:  Đế VFE 5 cổng và đế VPE 3 cổng có các lỗ mở kênh dẫn khí độc lập. Việc lắp đặt chéo sẽ gây rò rỉ không khí toàn mạch và trục trặc thiết bị.

    --Mãquy tắc đấu dây chống cháy nổ bắt buộc:  Các tuyến cáp chống cháy bằng kim loại loại T nguyên bản của nhà máy phải được sử dụng với cáp được bịt kín; không có điểm tiếp xúc kim loại nào bên trong hộp nối dây. Cấm thay thế trái phép bằng ổ cắm nhựa thông thường. Nếu cổng xả PE thí điểm cần thoát nước bên ngoài, đường ống phải dẫn khí thải đến vùng an toàn chống cháy nổ được chỉ định để tránh tích tụ khí dễ cháy.

    --Yêu cầu lọc đầu vào của nguồn cung cấp không khí:  Bộ lọc không khí AF/AFC (độ chính xác 5μm) phải được lắp đặt phía trước van chống cháy nổ. Bụi và hơi nước xâm nhập vào thân van sẽ gây kẹt ống cuộn, có thể gây nguy cơ cháy nổ trong điều kiện làm việc chống cháy nổ.

     --Quy định bảo trì & đại tu:  Tắt van cầu thủ công HSV ngược dòng và xả áp suất dư của đường ống trước khi tháo rời để bảo trì. Cấm tháo dỡ vỏ chống cháy nổ ở trạng thái trực tiếp hoặc có áp suất; bề mặt tiếp xúc chống cháy bị hư hỏng sẽ làm mất hiệu lực tất cả các chứng nhận chống cháy nổ.

8. Lĩnh vực ứng dụng công nghiệp

     Dây chuyền lắp ráp và phủ chống cháy nổ pin lithium, tự động phun sơn, điều khiển tự động van đường ống hóa chất, xưởng sản xuất bụi in mực, dây chuyền sản xuất bao bì chống cháy nổ thực phẩm, bộ truyền động khí nén hỗ trợ dầu khí, thiết bị chống cháy nổ sạch dược phẩm, máy thao tác chống cháy nổ để phân loại vật liệu bụi.

Tóm tắt một câu

     Van điện từ thí điểm chống cháy dòng SOLH 50 được chia thành loại ống 50-VFE 5 cổng cho xi lanh tác động kép và loại poppet 3 cổng 50-VPE cho xi lanh chân không và tác động đơn, được chứng nhận Ex d II BT4 / CCC / TIIS với xếp hạng IPX6, đóng vai trò là giải pháp chuyển mạch khí nén an toàn được chứng nhận cho tất cả các dây chuyền sản xuất công nghiệp dễ cháy nổ Vùng 1 & Vùng 2.
