Van điện từ khí nén 5/2 & 5/3 chiều 4V | Van điều khiển hướng vận hành thí điểm

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Cấu trúc cốt lõi

     Dòng SOLH 4V là dòng phổ biến nhấtvan điều khiển hướng khí nén vận hành bằng thí điểm cho tự động hóa công nghiệp, bao gồm5/2 chiều (5 cổng 2 vị trí) Và5/3 chiều (5 cổng 3 vị trí) cấu hình. Được thiết kế đặc biệt cho chuyển động dạng ống lồng, dừng trung gian và điều khiển giữ áp suất của xi lanh tác động kép, nó có cấu trúc kiểu ống cuộn và bộ truyền động thí điểm bên trong. Là một bộ phận điều khiển khí nén điện tử tiêu chuẩn, nó được áp dụng rộng rãi trong máy móc tự động, thiết bị đóng gói, đồ gá xử lý và hệ thống truyền động khí nén với hiệu suất ổn định và chức năng linh hoạt.

  1.1 Định nghĩa giao diện chuẩn năm cổng

     • Cảng P: Cửa hút gió chính, nối với nguồn cấp khí

     • Cổng làm việc A/B: Cổng đầu ra, nối với hai buồng xi lanh tác động kép để điều khiển kéo dài và rút lại

     • Cổng xả R/S: Cổng xả giảm áp, thường được trang bị bộ giảm âm để giảm tiếng ồn và thông gió êm ái

  1.2 Đặc điểm cấu trúc cốt lõi

     • Cấu trúc lõi van: Thiết kế ống cột trượt có độ chính xác cao, độ ma sát thấp và chuyển mạch nhạy

     • Chế độ lái xe: Bộ truyền động thí điểm bên trong, tiêu thụ điện năng thấp và hiệu suất đảo chiều ổn định

     • Đối tượng áp dụng: Phối hợp toàn dải cho xi lanh khí nén tác động kép

2. Van 5/2 – Điều khiển đảo chiều cơ bản

     Cấu trúc 5/2 chiều là mô hình cơ bản chủ đạo của dòng 4V, được chia thành các loại điều khiển điện đơn và điều khiển điện kép, thích ứng với các yêu cầu kiểm soát an toàn và logic khí nén khác nhau.

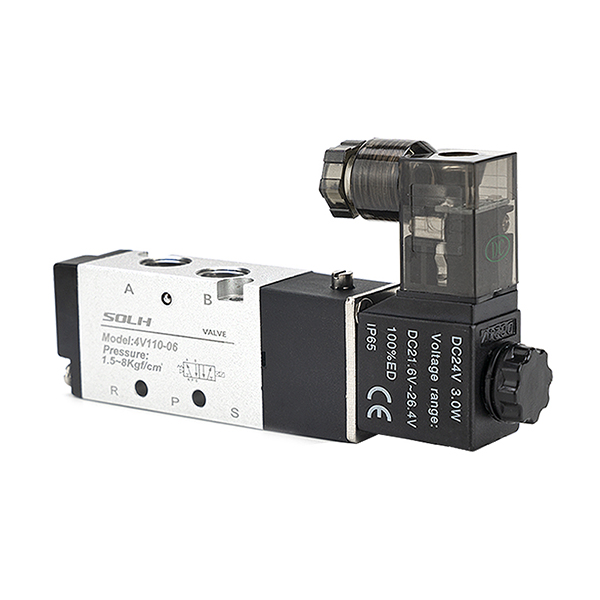

  2.1 Điều khiển điện đơn (4V110/210/310/410)

     • Nguyên tắc làm việc: Được trang bị một cuộn dây điện từ và lò xo đặt lại. Van đảo ngược khi bật nguồn và tự động đặt lại bằng lực lò xo khi tắt nguồn.

     • Đặc điểm cốt lõi: Thiết kế thiết lập lại khi tắt nguồn với hiệu suất không an toàn, cấu trúc đơn giản và tiết kiệm chi phí.

     • Ứng dụng điển hình: Chuyển động tịnh tiến của xi lanh thông thường, cơ cấu thiết lập lại dừng khẩn cấp, thiết bị kẹp và định vị đơn giản.

  2.2 Điều khiển điện đôi (4V120/220/320/420)

     • Nguyên tắc làm việc: Cuộn dây kép để điều khiển thay thế mà không cần cài đặt lại lò xo. Van duy trì vị trí hiện tại sau khi tắt nguồn bằngchức năng duy trì bộ nhớ.

     • Đặc điểm cốt lõi: Độ chính xác định vị cao, tiết kiệm năng lượng (chỉ tiêu thụ điện năng khi lùi), giữ vị trí tắt nguồn ổn định.

     • Ứng dụng điển hình: Định vị trạm chính xác, dừng hành trình trung gian, giữ áp suất lâu dài và các kịch bản khóa vị trí cố định.

3. Van 5/3 – Điều khiển chính xác vị trí trung gian

     Cấu trúc ba vị trí 5/3 bổ sung trạng thái trung tính trung gian trên cơ sở đảo chiều hai vị trí, thực hiện ba chức năng trung gian cốt lõi để đáp ứng nhu cầu điều khiển khí nén tiên tiến (Mẫu áp dụng: 4V130/230/330/430).

  3.1 Trung tâm kín (Loại C)

     Chức năng: Tất cả các cổng đóng hoàn toàn ở vị trí trung gian. Thực hiện khóa xi lanh và giữ áp suất, hỗ trợ dừng hệ thống treo và bảo vệ chống rơi.

     Kịch bản: Khóa gá, trụ đứng chống rơi, điểm dừng cố định ở vị trí trung gian.

  3.2 Trung tâm xả (loại E)

     Chức năng: Cổng làm việc A/B giao tiếp với cổng xả ở vị trí trung gian. Hệ thống giải phóng áp suất và xi lanh nổi tự do.

     Kịch bản: Giảm áp an toàn cho thiết bị, kéo và gỡ lỗi thủ công, bảo vệ thiết lập lại cơ học.

  3.3 Trung tâm áp suất (loại P)

     Chức năng: Đầu vào không khí P giao tiếp với cả hai cổng A/B ở vị trí trung gian, chuyển đổi xi lanh tác động kép thành đầu ra tác động đơn.

     Kịch bản: Kẹp đồng bộ, duy trì áp suất hai chiều, điều khiển cân bằng lực đặc biệt.

4. Quy tắc mã hóa mô hình & thông số kỹ thuật chung

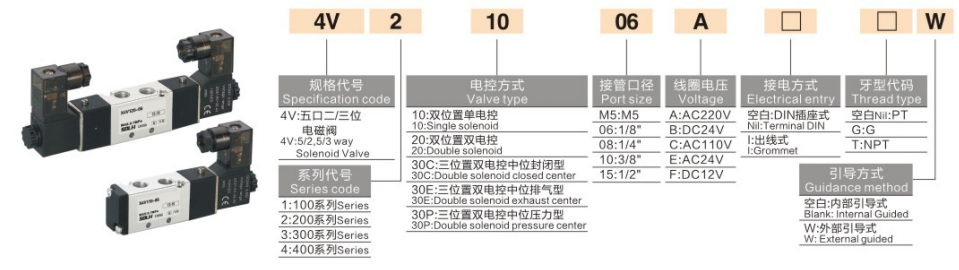

  1. Logic mã hóa: 4V [Mã kích thước] [Mã chức năng điều khiển/trung bình] - [Kích thước cổng]

  2. Những mô hình chung điển hình

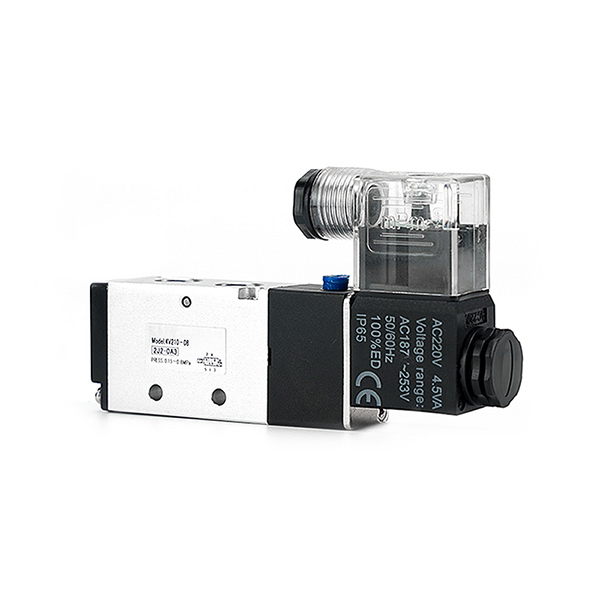

     • 4V210-08: Cổng G1/4, điều khiển điện đơn, 5/2 chiều (model tiêu chuẩn phổ biến nhất)

     • 4V220-08: Cổng G1/4, điều khiển điện đôi, 5/2 chiều (định vị bộ nhớ khi tắt nguồn)

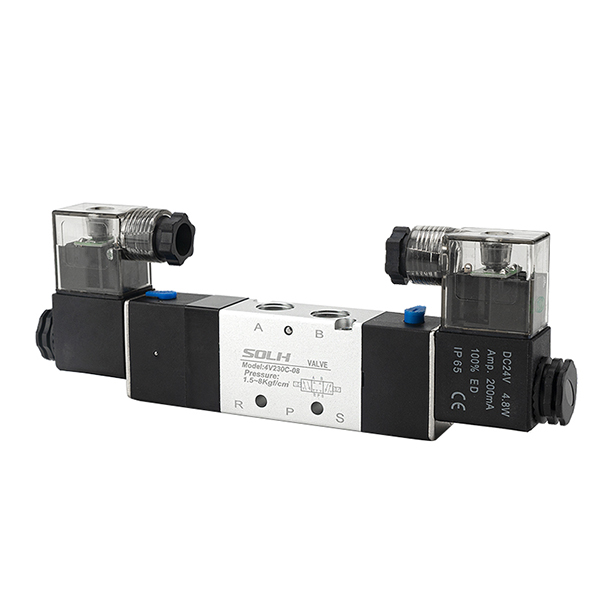

     • 4V230C-08: Cổng G1/4, tâm đóng 5/3 (khóa xi lanh & giữ áp suất)

     • 4V310-10: Cổng G3/8, điều khiển điện đơn, 5/2 chiều (điều khiển mạch chính dòng lớn)

5. Thông số kỹ thuật cốt lõi

6. Hướng dẫn tuyển chọn chuyên nghiệp

  6.1 Lựa chọn hai vị trí 5/2 chiều

     • Điều khiển điện đơn: Ưu tiên cho các kịch bản thiết lập lại an toàn và chuyển động tịnh tiến thông thường, có tính năng tự động tắt nguồn và vận hành không an toàn.

     • Điều khiển điện đôi: Ưu tiên cho các trạm định vị, các tình huống dừng trung gian và giữ dài hạn, có bộ nhớ tắt nguồn và định vị chính xác.

  6.2 Lựa chọn ba vị trí theo cách 5/3

     • Loại C (Trung tâm đóng): Để khóa trung gian xi lanh, giữ hệ thống treo và bảo vệ chống rơi.

     • Loại E (Trung tâm xả): Dành cho các tình huống giảm áp an toàn cho thiết bị, thả nổi tự do và gỡ lỗi thủ công.

     • Loại P (Trung tâm áp lực): Để kẹp đồng bộ, ổn định áp suất hai chiều và điều khiển cân bằng khí nén đặc biệt.

Tóm tắt một câu

     Dòng SOLH 4V bao gồm các van khí nén vận hành thí điểm 5/2 & 5/3 với điều khiển điện đơn/đôi và ba chức năng trung gian, là thành phần tiêu chuẩn được ưu tiên để đảo ngược, định vị, giữ áp suất và kiểm soát an toàn của xi lanh tác động kép bằng khí nén công nghiệp.
