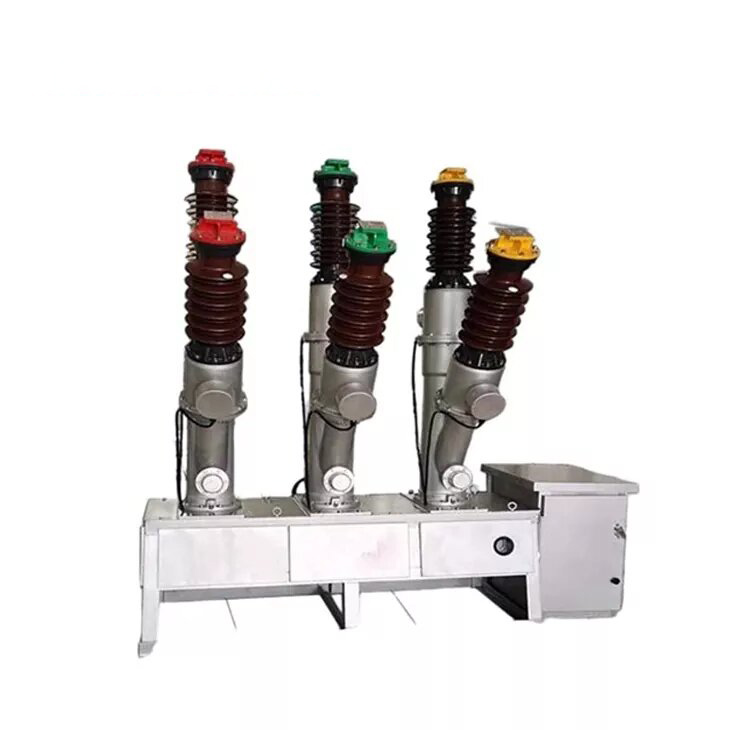

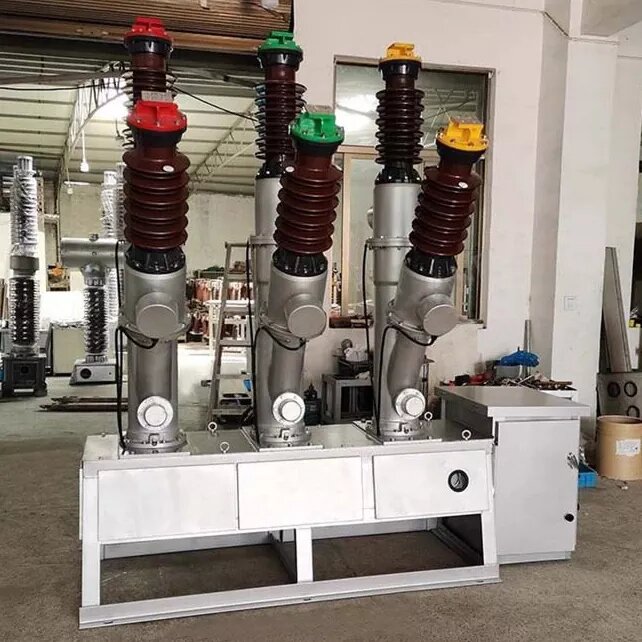

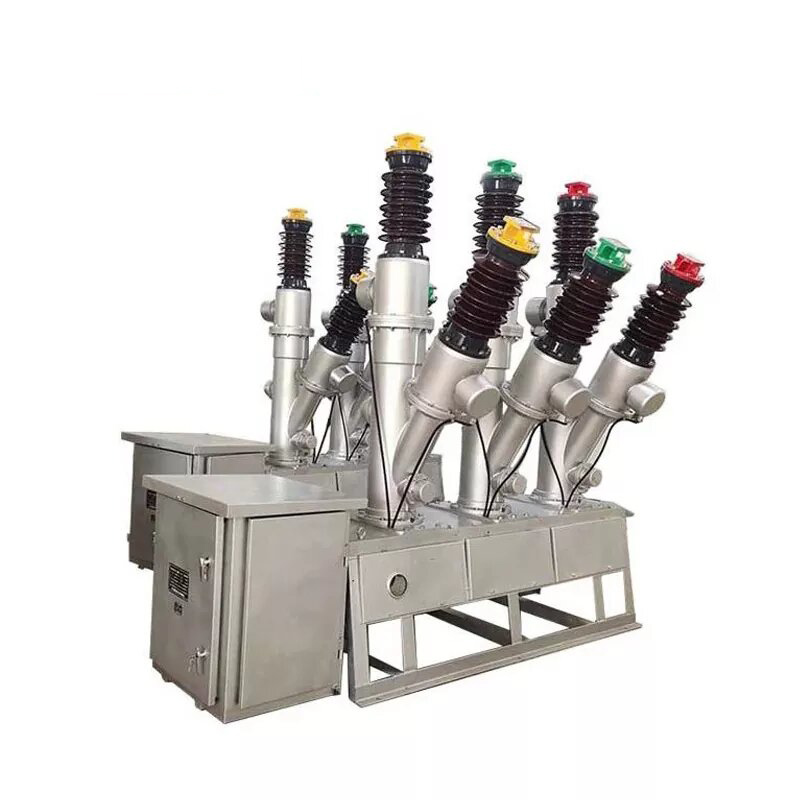

LW8-40.5 35kV AC ngoài trời AC Cao điện áp SF6

LW8-40.5 35kV AC ngoài trời AC Cao điện áp SF6

       Bộ ngắt mạch LW8 (A) -40.5 AC SF6 ngoài trời là một thiết bị điện điện áp cao ba pha, 50Hz được thiết kế để sử dụng trong các hệ thống điện với điện áp định mức 40,5 kV. Nó sử dụng khí SF6 làm môi trường xử lý hồ quang và cách điện, với một cơ chế phát điện vòng cung khí nén, cung cấp khả năng gián đoạn vượt trội. Bộ ngắt mạch này phù hợp cho các ứng dụng trong các trạm biến áp, nhà máy điện và mạng lưới phân phối, nơi nó có thể chuyển đổi đáng tin cậy cả dòng được định mức và ngắn mạch. Nó cũng là lý tưởng để sử dụng làm bộ ngắt liên kết hoặc để ngắt kết nối các ngân hàng tụ điện. Thiết bị này bao gồm một máy biến áp hiện tại tích hợp cho mục đích đo lường và bảo vệ, làm cho nó trở thành một lựa chọn tuyệt vời để nâng cấp các hệ thống ngắt cũ.

Cấu trúc sản phẩm

Bộ ngắt có thiết kế cột sứ với ba pha riêng biệt, mỗi pha được trang bị một buồng phát động vòng cung riêng biệt chứa đầy không khí nén. Khí ba pha được kết nối bằng ống đồng. Các thành phần chính của bộ ngắt bao gồm vỏ sứ, máy biến áp hiện tại, buồng dập tắt hồ quang, bộ hấp thụ, cơ chế vận hành, hộp truyền, khung cơ sở, thanh kết nối và lò xo. Tay áo sứ đóng vai trò là hỗ trợ và cách nhiệt để kết nối mạch chính của bộ ngắt với hệ thống điện. Nó cũng tạo thành một phần của tàu áp lực, cung cấp sức mạnh mạnh mẽ và đảm bảo khả năng kín.

Ứng dụng:

 Truyền và phân phối công suất: Thích hợp để sử dụng trong các trạm biến áp, trạm biến áp và mạng phân phối điện.

 Hoạt động: Xử lý hiệu quả các dòng được xếp hạng, dòng điện ngắn mạch và ngắt kết nối khẩn cấp.

 Bảo vệ ngân hàng Cacapacitor: Có thể ngắt kết nối các ngân hàng tụ điện một cách an toàn, đảm bảo các hoạt động hệ thống trơn tru.

 Thay thế: một tùy chọn tuyệt vời để thay thế các bộ ngắt mạch cũ hơn, lỗi thời trong hệ thống.

Điều kiện môi trường:

 Hợp tác: lên đến 3000 mét so với mực nước biển.

 Nhiệt độ: từ -30 ° C đến +45 ° C.

 Cấp độ: Thích hợp cho môi trường được phân loại là Cấp II, III hoặc IV.

 Tính độ: Độ ẩm trung bình hàng ngày không vượt quá 95%, với mức trung bình hàng tháng không quá 90% (ở 25 ° C).

 Áp suất gió: Không vượt quá 700Pa, tương đương với tốc độ gió lên tới 34 m/s.

 Điều kiện sử dụng: Lý tưởng cho các khu vực không có vật liệu dễ cháy, rủi ro nổ, ăn mòn hóa học và rung động nghiêm trọng.

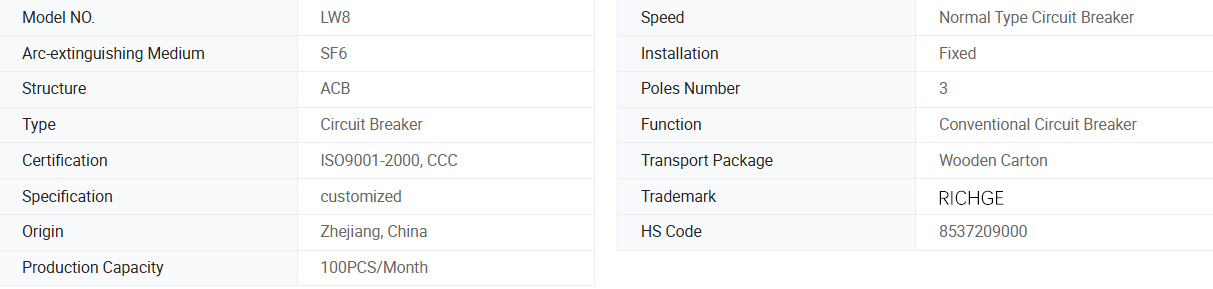

Thông tin cơ bản.

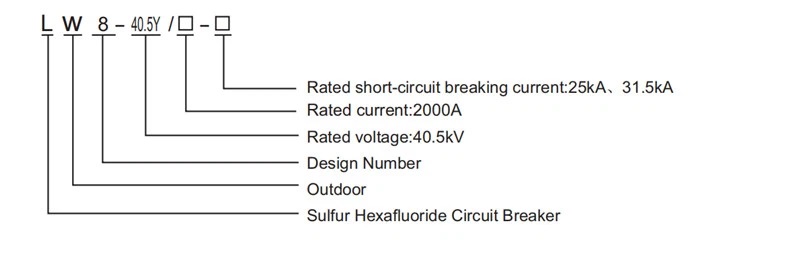

Mô tả mô hình

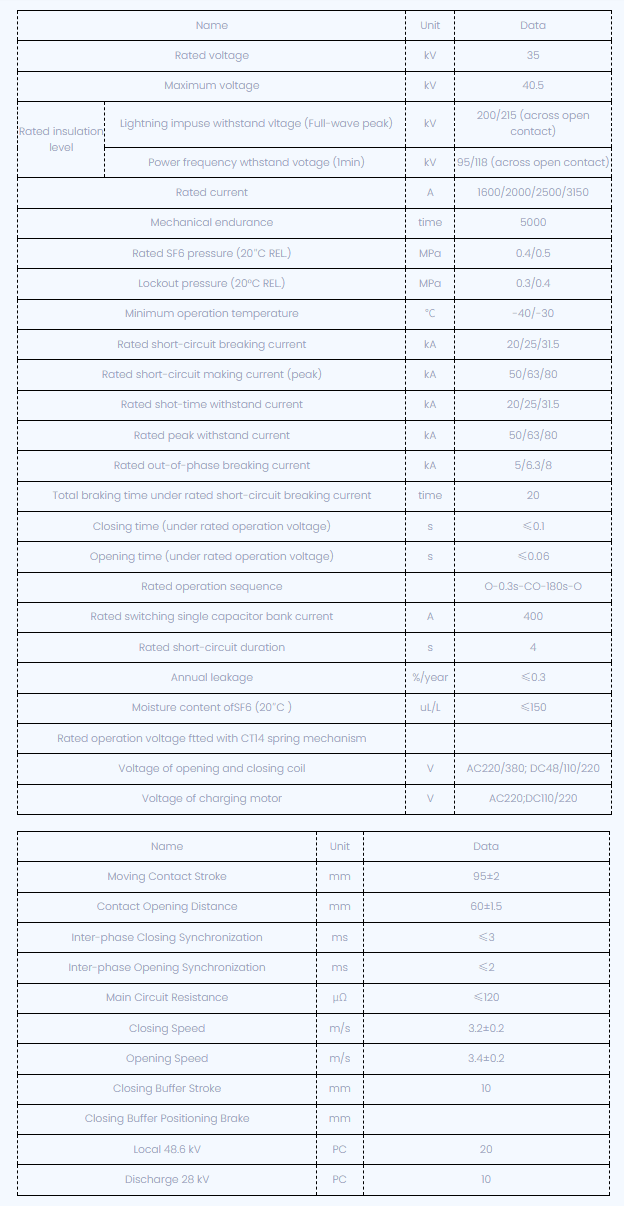

Thông số kỹ thuật

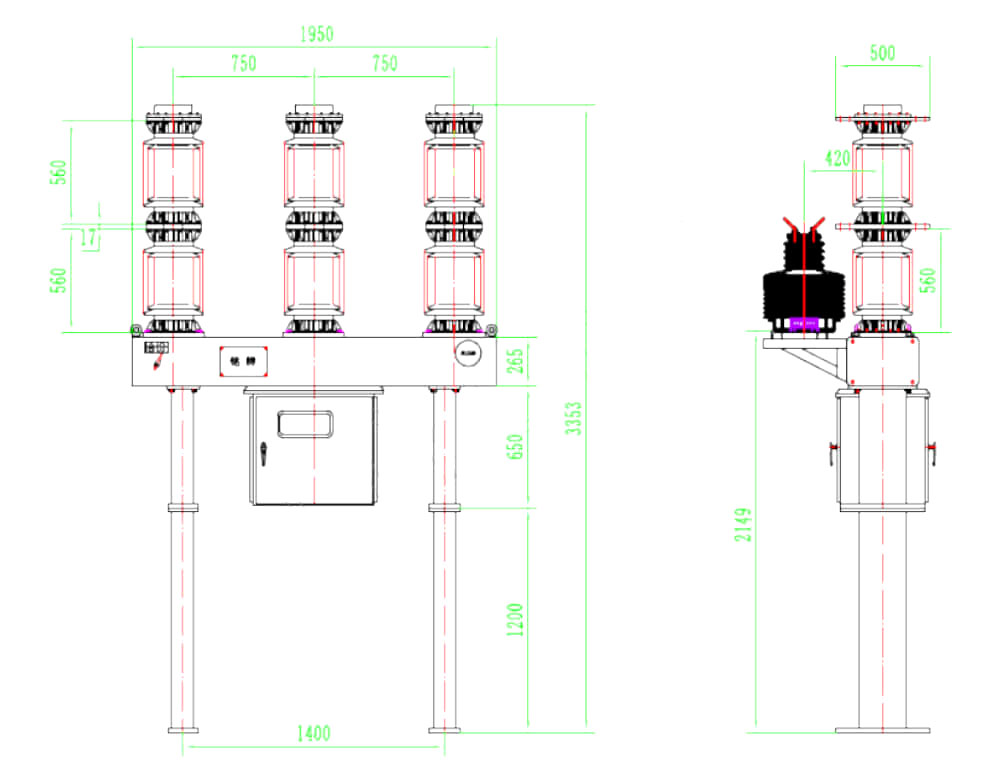

Vẽ kỹ thuật

LW8-40.5 Hướng dẫn đặt hàng bộ ngắt mạch SF6

1: Mô hình ngắt mạch, thông số kỹ thuật;

2: Các thông số điện được xếp hạng (điện áp, dòng điện, dòng điện, v.v.)

3: Điều kiện môi trường (nhiệt độ môi trường, độ cao, mức độ ô nhiễm môi trường);

4: Bộ truyền động điện áp vận hành và điện áp động cơ;

5: Số lượng, tỷ lệ hiện tại và kết hợp mức độ của các máy biến áp bên trong hoặc bên ngoài. Tải thứ cấp;

6: Tên và số lượng phụ tùng, công cụ đặc biệt và thiết bị (cần được đặt hàng riêng biệt).

Câu hỏi thường gặp

1. Bạn là một công ty thương mại hoặc nhà sản xuất?

  Chúng tôi là một nhà máy chuyên nghiệp với 10 năm kinh nghiệm trong lĩnh vực thiết bị đóng cắt điện áp cao và thấp, trạm biến áp, máy biến áp, hộp phân phối cáp và các thiết bị điện khác nhau, như bộ ngắt mạch chân không, công tắc ngắt tải, v.v.

  Nhà máy của chúng tôi là một nhà cung cấp tuyệt vời của Tập đoàn Lưới nhà nước của Trung Quốc.

2. Bạn có chấp nhận các dịch vụ tùy chỉnh không?

   Chúng tôi cung cấp dịch vụ OEM/ODM và có thể in logo của bạn trên sản phẩm. Nhóm kỹ thuật và báo giá chuyên nghiệp của chúng tôi có thể cung cấp một dự án thỏa đáng theo bản vẽ và thông số của bạn.

3. MOQ của bạn là gì?

     MOQ của chúng tôi là 1 mảnh.

4. Thời gian giao hàng của bạn là bao lâu?

   Nó phụ thuộc vào yêu cầu và số lượng sản phẩm của bạn. Nói chung, 5 ~ 10 ngày làm việc có sẵn.

5. Bạn giải quyết vấn đề chất lượng như thế nào?

   Vui lòng cung cấp hình ảnh chi tiết về các vấn đề chất lượng.  Bộ thử nghiệm kỹ thuật và chất lượng của chúng tôi sẽ phân tích. Chúng tôi sẽ làm một giải pháp thỏa đáng trong vòng 2 ngày.

6. Điều khoản thanh toán của bạn là gì?

     30% T/T trước, 70% trước khi giao hàng.  West Union, L/C cũng được chấp nhận.
