LW36-126 110KV 126KV Bộ ngắt mạch SF6 ngoài trời
LW36-126/145 là một thiết bị kết hợp bao gồm bộ ngắt mạch xe tăng trực tiếp SF6 với công nghệ tuyệt chủng hồ quang tự thổi. Bộ ngắt mạch có sẵn cho hoạt động đơn hoặc ba cực ， Nó được sử dụng để phá vỡ dòng điện, dòng lỗi hoặc chuyển đổi các đường dây điện, và do đó nhận ra hệ thống điều khiển và bảo vệ. Nó có khả năng hoạt động thường xuyên và cũng có thể được sử dụng làm bộ ngắt mạch kết nối. Cơ chế vận hành lò xo mới đảm bảo độ tin cậy và an toàn cao.
Bộ ngắt mạch điện áp cao LW36-126/3150-40 là bộ ngắt mạch ngoài trời được thiết kế cho các hệ thống AC điện áp cao. Đó là lý tưởng để sử dụng trong các lưới điện với điện áp tối đa là 145kV và tần số định mức là 50Hz. Bộ ngắt mạch này được sử dụng để làm gián đoạn dòng định mức, dòng lỗi hoặc chuyển mạch, cung cấp kiểm soát và bảo vệ thiết yếu cho các hệ thống điện. Nó cũng phù hợp để sử dụng làm bộ ngắt liên kết trong các kết nối mạng.
Sản phẩm này sử dụng khí SF6 làm cả môi trường dập tắt và cách điện. Nó được trang bị công nghệ dập tắt vòng cung tự nhiên mới nhất và có cơ chế vận hành lò xo mới. LW36-126/3150-40 cung cấp tuổi thọ điện dài, nỗ lực hoạt động thấp, tiếng ồn thấp và độ tin cậy cao, làm cho nó trở thành lựa chọn đáng tin cậy nhất cho các khu vực độ cao hoặc hệ thống điện 132kV. Nó cũng có thể thay thế các sản phẩm nhập khẩu cùng loại.
Tính năng cấu trúc

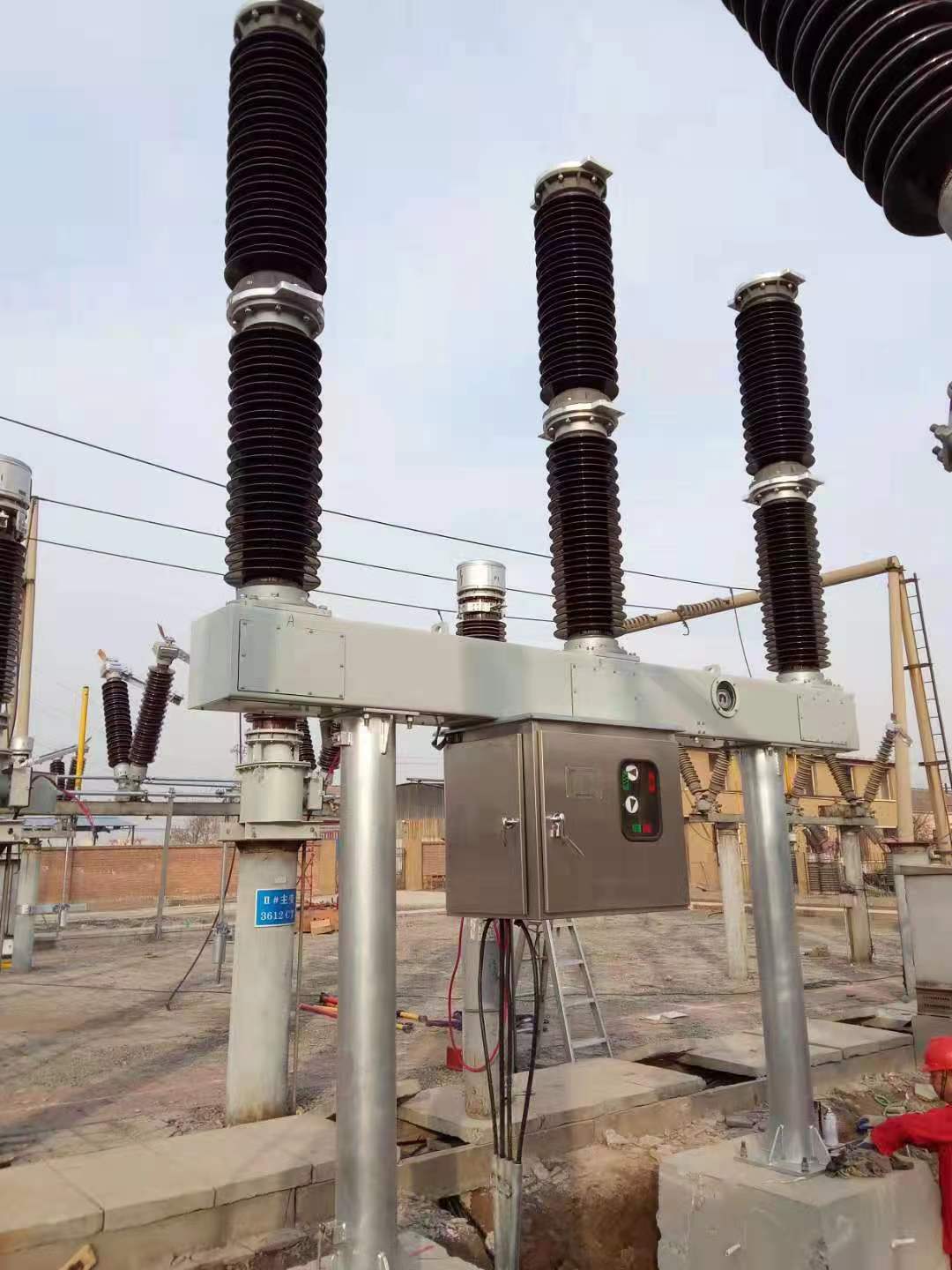

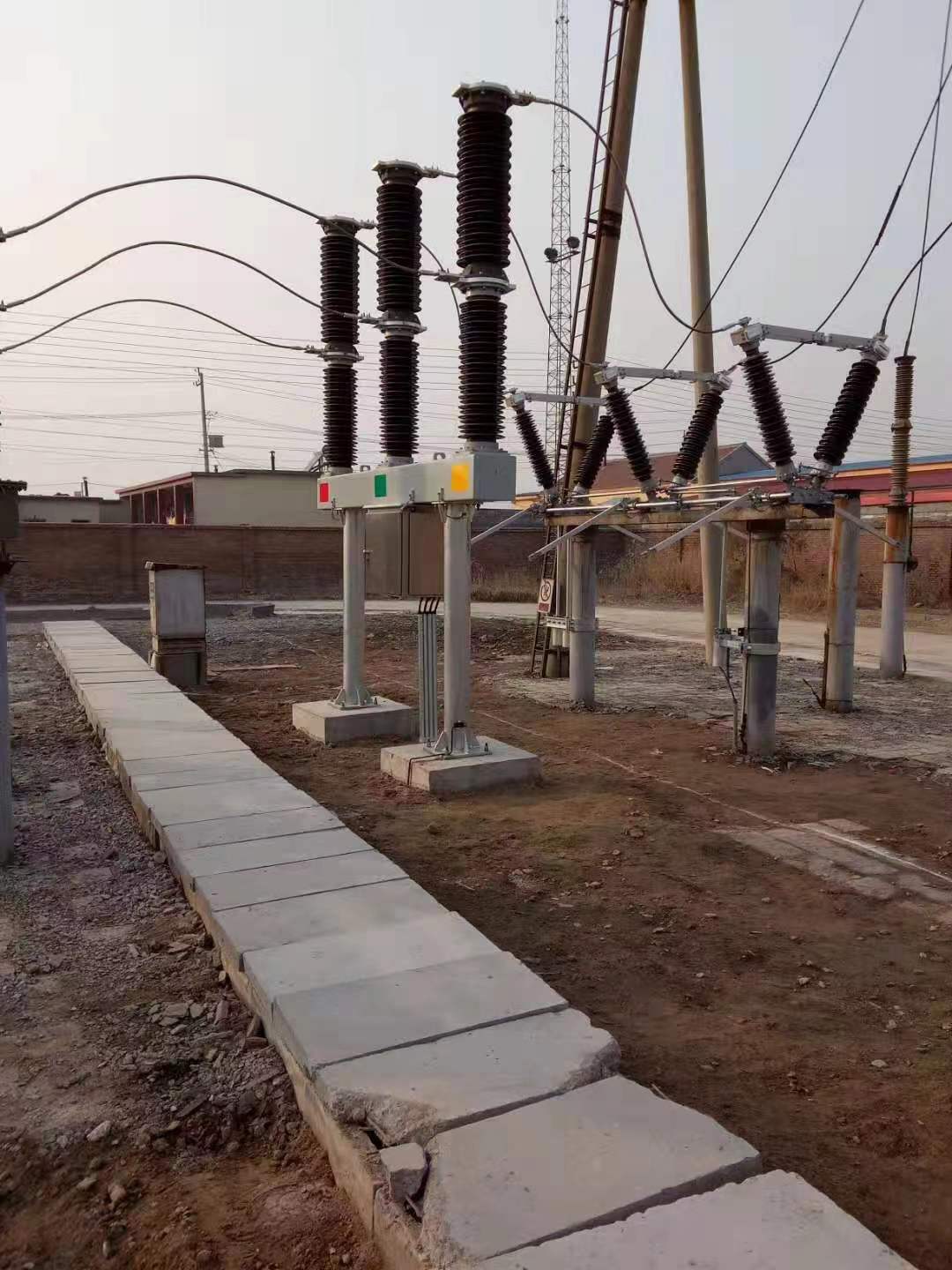

Bộ ngắt mạch áp dụng cấu trúc phá vỡ cột bằng sứ ba pha. Ba giai đoạn được trang bị một cơ chế vận hành lò xo, được sắp xếp tập trung và vận hành ba pha, vì vậy sự xuất hiện là mới lạ và tinh tế. Bộ ngắt mạch sử dụng khí SF6 làm môi trường cách nhiệt và hồ quang. Trong quá trình hoạt động, khí SF6 ba cực của bộ ngắt mạch được kết nối và rơle mật độ loại con trỏ được sử dụng để theo dõi tiến trình áp suất và mật độ của nó. Do nguyên tắc dập tắt năng lượng và thiết kế được tối ưu hóa trong hệ thống chuyển động của bộ ngắt mạch, hiệu quả cơ học được cải thiện một cách hiệu quả và công việc hoạt động được giảm thiểu;
Hiệu suất phá vỡ tuyệt vời và tuổi thọ điện dài;
Khung gắn và hỗ trợ được làm bằng các tấm thép chất lượng cao được uốn cong toàn bộ. Việc xử lý bề mặt áp dụng quá trình mạ kẽm nóng. Tất cả các ốc vít tiếp xúc được làm bằng các vật liệu cường độ cao và các bộ phận tiêu chuẩn mạ kẽm nóng, hoặc thép không gỉ. Vỏ hộp cơ chế được làm bằng thép không gỉ, vì vậy sản phẩm có khả năng chống ăn mòn tuyệt vời; Độ tin cậy cơ học cao và có thể được vận hành thường xuyên;
Do cường độ cách nhiệt cao vốn có của khí Hexafluoride lưu huỳnh và chuyển động tiếp xúc tối ưu của bộ ngắt mạch, bộ ngắt mạch phá vỡ dòng điện dung mà không cần sự ngự trị; Mức cách nhiệt bên ngoài cao, lớp cách nhiệt bên ngoài được thiết kế với khoảng cách leo lớn, khoảng cách tỷ lệ creepage là ≥31mm/kV và hiệu suất kháng bụi bẩn là tuyệt vời. Nó cũng có thể hoạt động an toàn trong môi trường khắc nghiệt;
Khả năng mang dòng mạnh mẽ: Thử nghiệm tăng nhiệt độ được thực hiện theo 1,2 lần dòng điện được xếp hạng là 3150A, nghĩa là 3780A, và vẫn còn một biên độ lớn cho mức tăng nhiệt độ tại mỗi điểm;
Sự xuất hiện tổng thể của sản phẩm là nhỏ gọn, việc cài đặt và vận hành tại chỗ là thuận tiện và khối lượng công việc bảo trì là nhỏ.
Ứng dụng:
Bảo vệ lưới điện: Được sử dụng rộng rãi trong lưới điện điện áp 132kV hoặc cao hơn để bảo vệ và điều khiển.
Chuyển đổi hoạt động: Thích hợp cho chuyển mạch mạch và như một bộ ngắt liên kết trong các kết nối hệ thống điện.
Sử dụng độ cao: Lý tưởng để sử dụng ở các khu vực cao do thiết kế mạnh mẽ và công nghệ tiên tiến của nó.
Điều kiện môi trường để sử dụng
Điều kiện môi trường thông thường để sử dụng đáp ứng các yêu cầu sau:
a) Nhiệt độ không khí xung quanh -25 (-40 ℃) ~ +40;
b) độ cao ≤2500m (2000m);
c) tốc độ gió ≤34m/s;
d) chênh lệch nhiệt độ hàng ngày ≤25;
e) cường độ ánh nắng ≤1000W/m;
f) Cấp độ động đất Cường độ động đất 8 độ (gia tốc ngang 0,2g, gia tốc thẳng đứng 0,1g);
g) độ dày băng ≤10mm;
h) Mức ô nhiễm không khí không vượt quá mức ⅲ trong GB/T 5582;
i) Vị trí cài đặt ngoài trời.
Nếu người dùng có các yêu cầu đặc biệt đối với các điều kiện môi trường sử dụng, họ có thể đàm phán với các chuyên gia Liyond.
 |
 |
 |
|
LW36-126 Các thông số kỹ thuật của bộ ngắt mạch SF6
Bảng 2 cấp cách nhiệt
Bảng 3 Đặc điểm cơ học
Thông báo thứ tự bộ ngắt mạch LW36 SF6
Mô hình ngắt mạch và thông số kỹ thuật;
Các thông số điện được xếp hạng (điện áp, dòng điện, dòng điện, v.v.)
Điều kiện môi trường để sử dụng (nhiệt độ môi trường, độ cao, mức độ ô nhiễm môi trường)
Các thông số điện mạch điều khiển định mức (điện áp định mức của động cơ lưu trữ năng lượng, điện áp định mức của cuộn mở và đóng);
Tên và số lượng phụ tùng, thiết bị và công cụ đặc biệt cần thiết (cần được đặt hàng riêng biệt);
Hướng nối dây của thiết bị đầu cuối trên chính.
Mô hình ngắt mạch và thông số kỹ thuật;
Các thông số điện được xếp hạng (điện áp, dòng điện, dòng điện, v.v.)
Điều kiện môi trường để sử dụng (nhiệt độ môi trường, độ cao, mức độ ô nhiễm môi trường)
Các thông số điện mạch điều khiển định mức (điện áp định mức của động cơ lưu trữ năng lượng, điện áp định mức của cuộn mở và đóng);
Tên và số lượng phụ tùng, thiết bị và công cụ đặc biệt cần thiết (cần được đặt hàng riêng biệt);
Hướng nối dây của thiết bị đầu cuối trên chính.
